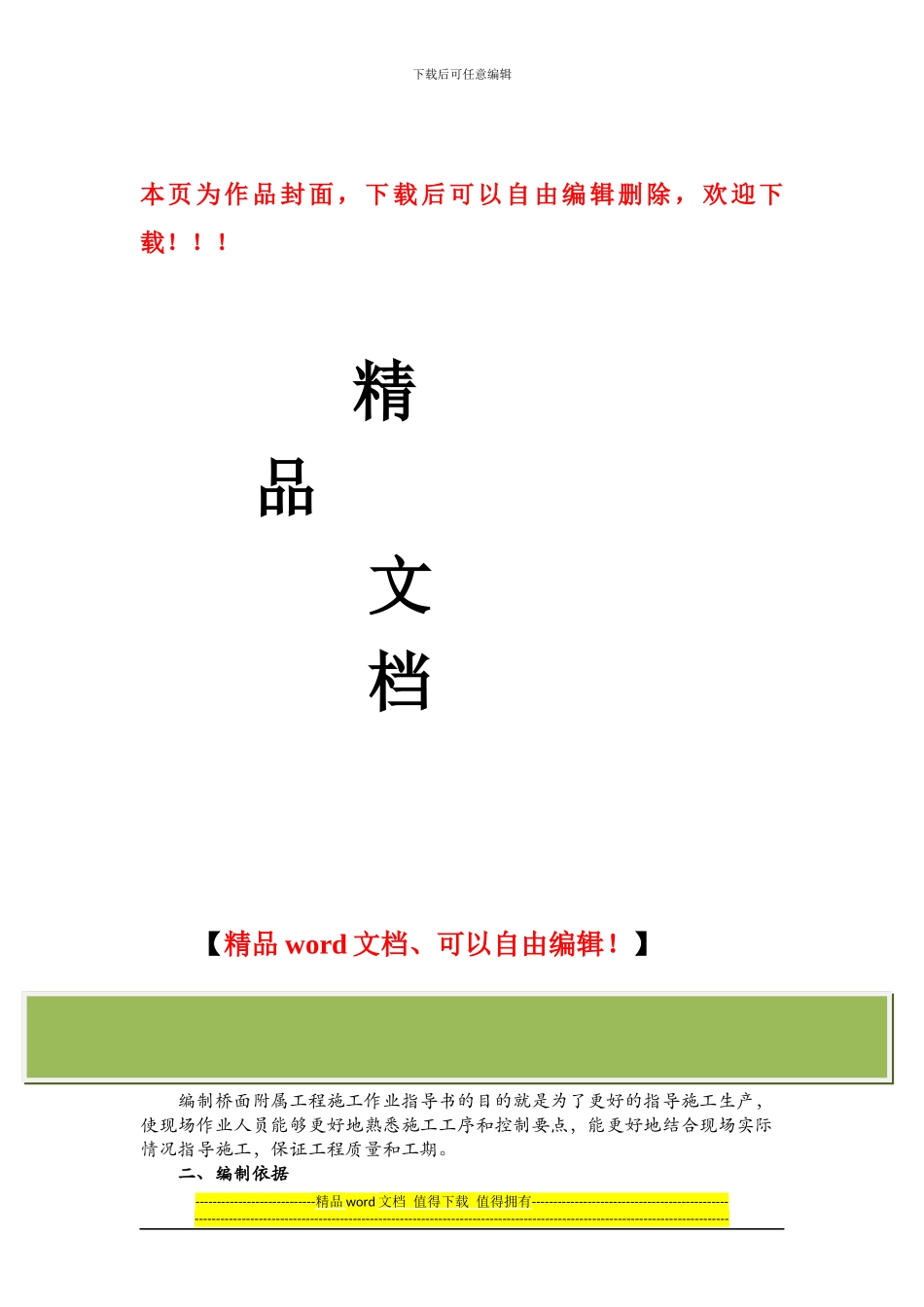

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】桥面附属工程施工作业指导书一、目的编制桥面附属工程施工作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够更好地熟悉施工工序和控制要点，能更好地结合现场实际情况指导施工，保证工程质量和工期。二、编制依据----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》三、适用范围中铁一局京沪高铁土建二标四工区管段德禹特大桥DK332+966.00~DK345+991.99 段。四、 主要结构物 桥面系附属工程主要包括桥面防护墙、竖墙、遮板安装、接触网基础、防水层、保护层、伸缩缝等。五 、施工顺序 桥梁上部结构梁或板施工完毕后，进行桥面工程施工，施工顺序按下列进行: 准备工作→防护墙→竖墙 B→遮板→竖墙 A→接触网基础→防水层→保护层、伸缩缝。5.1、准备工作桥面附属工程混凝土设计为 C40 钢筋混凝土，施工前准备好所需砂石料、外加剂、钢筋等材料，各种定型模板，混凝土运输、振捣设备；检查梁板的徐变拱度、几何尺寸、标高、平面位置等。每个工作面根据现场合理规划，防雨棚搭设、钢筋存放区、摆放各种施工机械的位置要做到不影响运梁车通行，整齐有序并不影响施工。5.2、防护墙施工防护墙为高挡墙结构，直线段高度为 750mm，曲线段为 820mm~1000mm，中间预留 10mm 断缝，成形后采纳油毛毡填塞。防护墙一般在梁体架设完毕后进行现场浇筑，通过预留钢筋与梁体结合在一起。防护墙的施工顺序：清理调整预留钢筋→梁体接触面凿毛→绑扎防护墙钢筋→安装模板→浇筑混凝土→养护→拆模→填塞伸缩缝。施工注意事项：1.模板交接必须是质量合格、整套模板，交接过程中存在损坏、变形、配件遗失责任方进行维修，购买配件补充后才能交接。2. 施工时，外侧设置安全护栏挂设安全网。3. 运梁车需要正常通过，防护墙外侧距运梁车车轮两侧间距约 1 米，施工材料和模板尽量不要超出范围。4.施工前，现场技术人员对防护墙预埋钢筋中的接地钢筋 N1 的标记进行检查，N1 与 N3 搭接...
