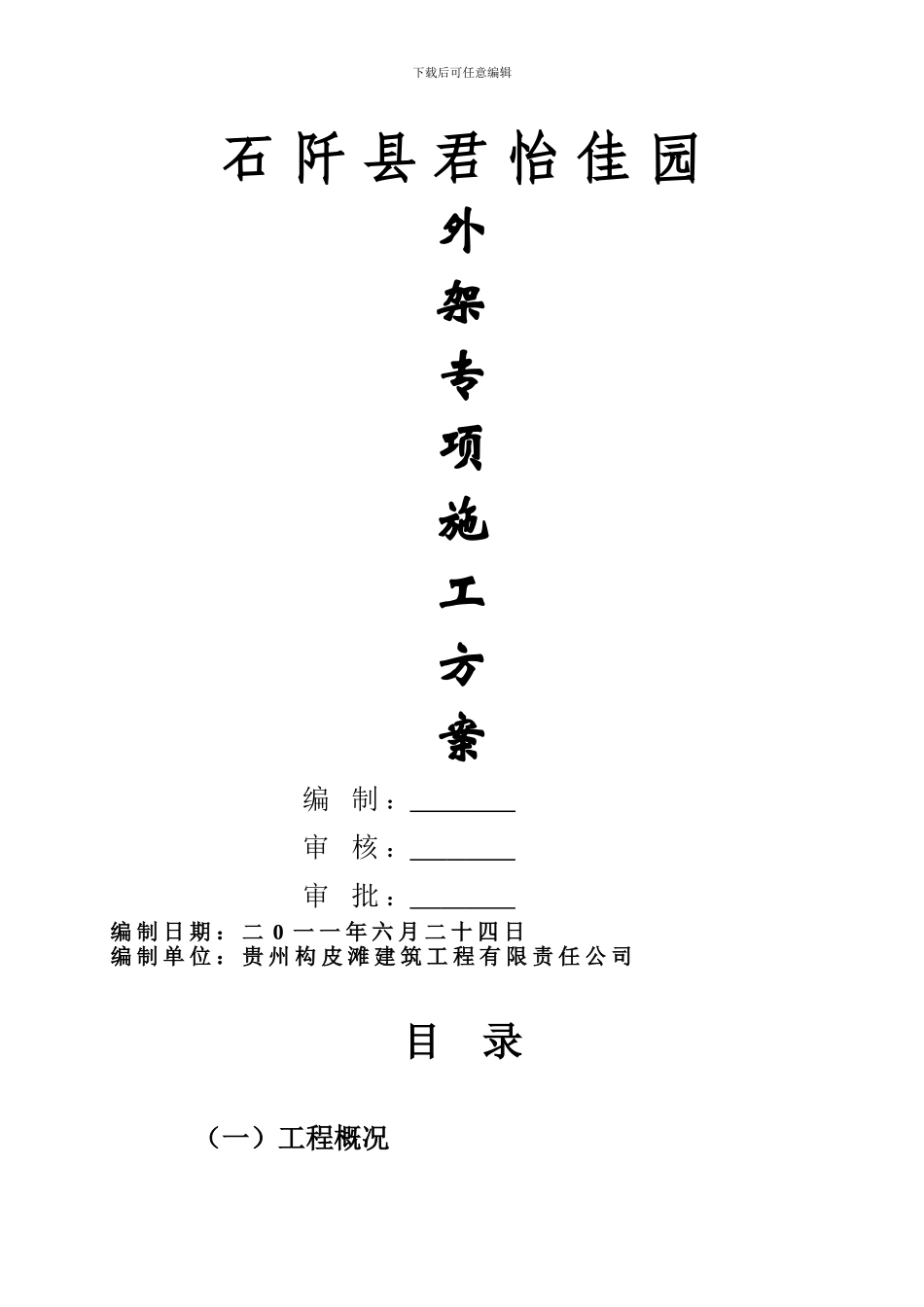

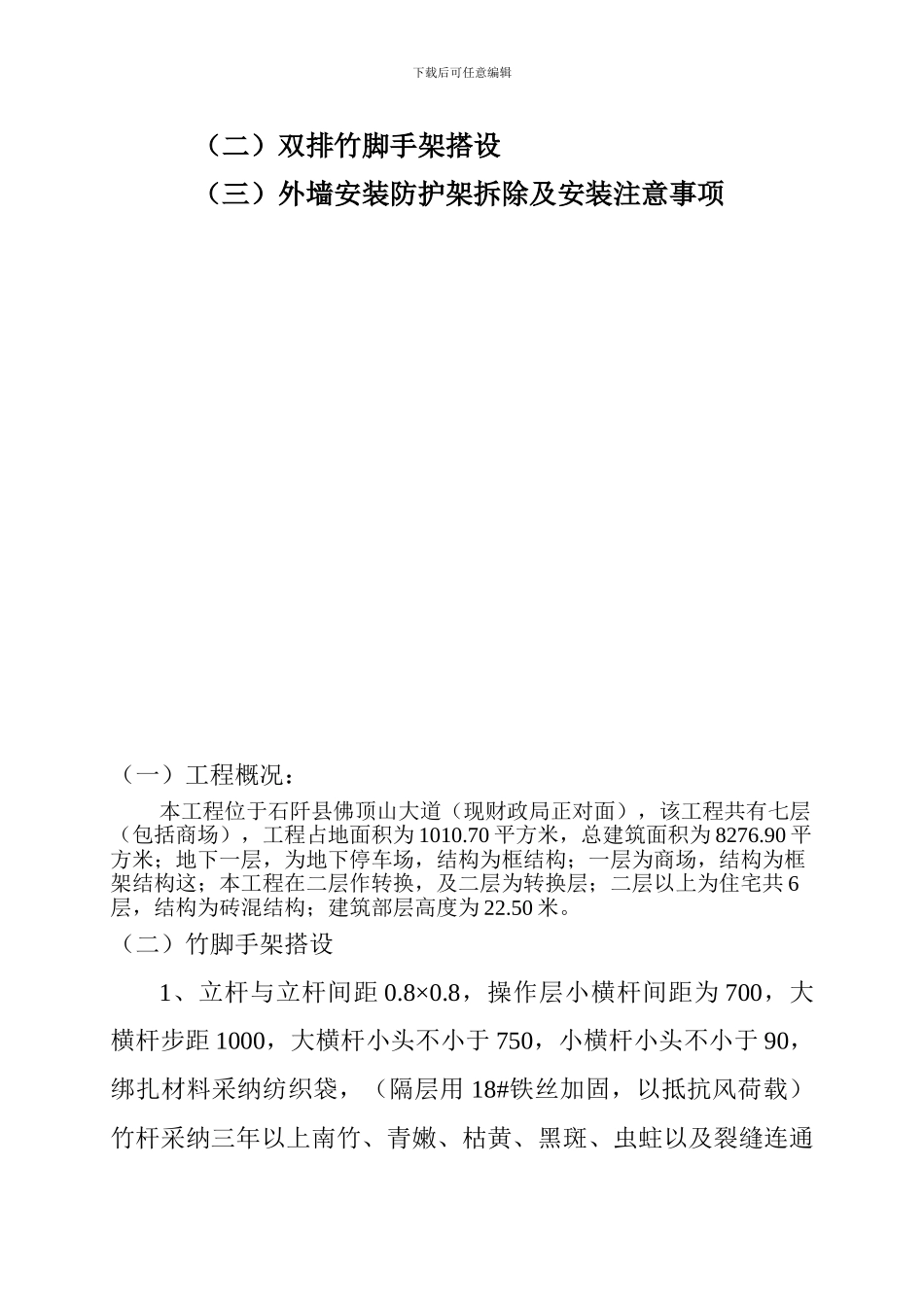

下载后可任意编辑石 阡 县 君 怡 佳 园外架专项施工方案编 制 ： 审 核 ： 审 批 ： 编 制 日 期 ： 二 0 一 一 年 六 月 二 十 四 日编 制 单 位 ： 贵 州 构 皮 滩 建 筑 工 程 有 限 责 任 公 司目 录（一）工程概况下载后可任意编辑（二）双排竹脚手架搭设（三）外墙安装防护架拆除及安装注意事项（一）工程概况：本工程位于石阡县佛顶山大道（现财政局正对面），该工程共有七层（包括商场），工程占地面积为 1010.70 平方米，总建筑面积为 8276.90 平方米；地下一层，为地下停车场，结构为框结构；一层为商场，结构为框架结构这；本工程在二层作转换，及二层为转换层；二层以上为住宅共 6层，结构为砖混结构；建筑部层高度为 22.50 米。（二）竹脚手架搭设1、立杆与立杆间距 0.8×0.8，操作层小横杆间距为 700，大横杆步距 1000，大横杆小头不小于 750，小横杆小头不小于 90，绑扎材料采纳纺织袋，（隔层用 18#铁丝加固，以抵抗风荷载）竹杆采纳三年以上南竹、青嫩、枯黄、黑斑、虫蛀以及裂缝连通下载后可任意编辑二节以上南竹不能使用。2、立杆：立杆应小头朝上，上下垂直。搭设在建筑顶端时，里排立杆要求低于檐口 0.4—0.5m，外排立杆要求高出檐口：并超过屋顶为 1.5—2m。立杆必须按 1.5m 搭接相邻两立杆的接头应上下错开一个步距。为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向左右错开。竹杆存在弯曲时，应将弯曲部分向弯向脚手架纵向。立杆的垂直偏差，脚手架顶端向内水平倾斜不得大于架高1/250 且≤100mm，不得向外倾斜。3、大横杆：大横杆绑扎在立杆的内侧，沿纵向平放。大横杆必须按规定进行接长，接头置于立杆处，接头位置上下，里外错开一倍的立杆纵距。同一排大横杆的水平偏差不得大于脚手架总长度的 1/300，且不大于 200mm。4、小横杆：小横杆垂直于墙面，绑扎在立杆上。采纳竹笆脚手板，小横杆应置于大横杆下，采纳纵向支承的脚手板，小横杆位于横杆之上。操作层的小横杆应加密，间距：砌筑用脚手架不大于 0.5m，装饰用脚手架不大于 0.75m。5、顶撑：顶撑应并立在立杆边顶住小横杆，与立杆必须绑扎三道。6、斜撑：斜撑设置在脚手架外侧转角处，与地面成 45°角倾下载后可任意编辑斜。底脚距立杆纵距为 700mm。脚手架纵向长度小于 15m，或架高小于 10m，可设置斜撑代替剪刀撑，从下而上边续设置，呈“之”字形。7、剪刀撑：剪刀撑设置...
