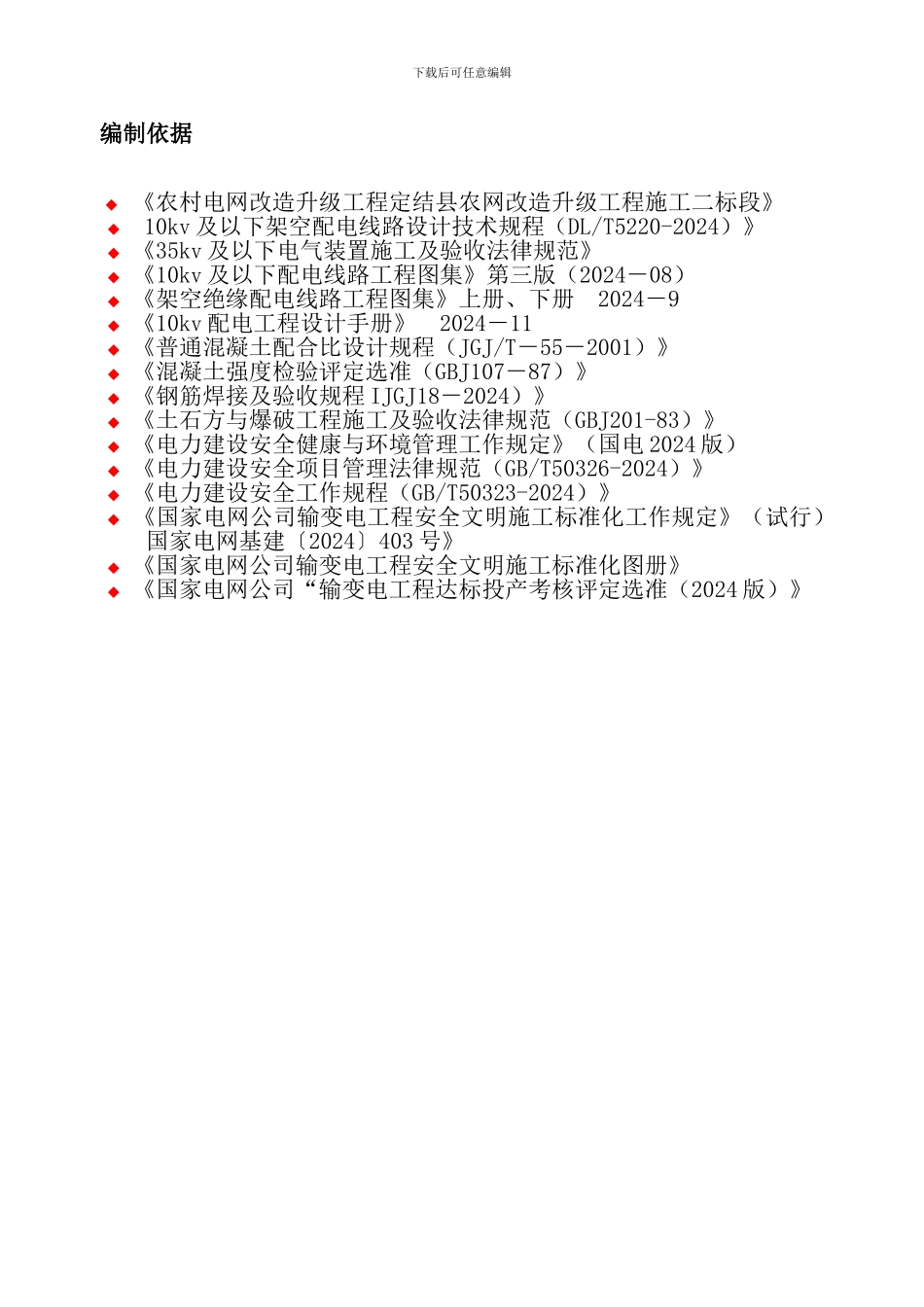

下载后可任意编辑 编制依据 《农村电网改造升级工程定结县农网改造升级工程施工二标段》 10kv 及以下架空配电线路设计技术规程（DL/T5220-2024）》 《35kv 及以下电气装置施工及验收法律规范》 《10kv 及以下配电线路工程图集》第三版（2024－08） 《架空绝缘配电线路工程图集》上册、下册 2024－9 《10kv 配电工程设计手册》 2024－11 《普通混凝土配合比设计规程（JGJ/T－55－2001）》 《混凝土强度检验评定选准（GBJ107－87）》 《钢筋焊接及验收规程 IJGJ18－2024）》 《土石方与爆破工程施工及验收法律规范（GBJ201-83）》 《电力建设安全健康与环境管理工作规定》（国电 2024 版） 《电力建设安全项目管理法律规范（GB/T50326-2024）》 《电力建设安全工作规程（GB/T50323-2024）》 《国家电网公司输变电工程安全文明施工标准化工作规定》（试行）国家电网基建〔2024〕403 号》 《国家电网公司输变电工程安全文明施工标准化图册》 《国家电网公司“输变电工程达标投产考核评定选准（2024 版）》下载后可任意编辑一、项目概况与项目实施条件分析1.1 项目简述项目名称：农村电网改造升级工程定结县农网改造升级工程施工二标段。线路起止地点、线路长度、杆塔数量及线路走径：1、工程量35kV 变电站（1）定结 35kV 变电站规模为：主变压器一台，容量 2×2MVA， 35kV进出线 2 回，预留 2 回， 10kV 线路 8 回，无功补偿容量为：300kvar。（2）琼孜 35kV 箱变规模为：主变压器一台，容量 1MVA， 35kV 进线1 回，预留 1 回，10kV 线路进出线 4 回，无功补偿容量为：200kvar。（3）萨尔 35kV 箱变规模为：主变压器一台，预留一台，容量1MVA， 35kV 进出线 2 回，预留 1 回， 10kV 线路进出线 3 回，无功补偿容量为 200kvar。35kV 线路新建 35kV 线路 50.91km， OPPC 光纤 56.01km。10kv 以下工程1）萨尔乡 10kV 线路新建工程 6.44km，台变 9 台/439kVA；400V 线路新 建 工 程 3.33km ， 400V 线 路 改 造 工 程 8.91km ； 220V 线 路 新 建 工 程3.09km，220V 线路改造工程 10.18km；新建户表 98 户，改造户表 224 户。2）琼孜乡 10kV 线路新建工程 40.04km，10kV 线路改造工程 5.63km，台变 15 台/723kVA；400V 线路新建工程 6.17km，400V 线路改造工程6.58km；220V 线路工程 6.88km，22...
