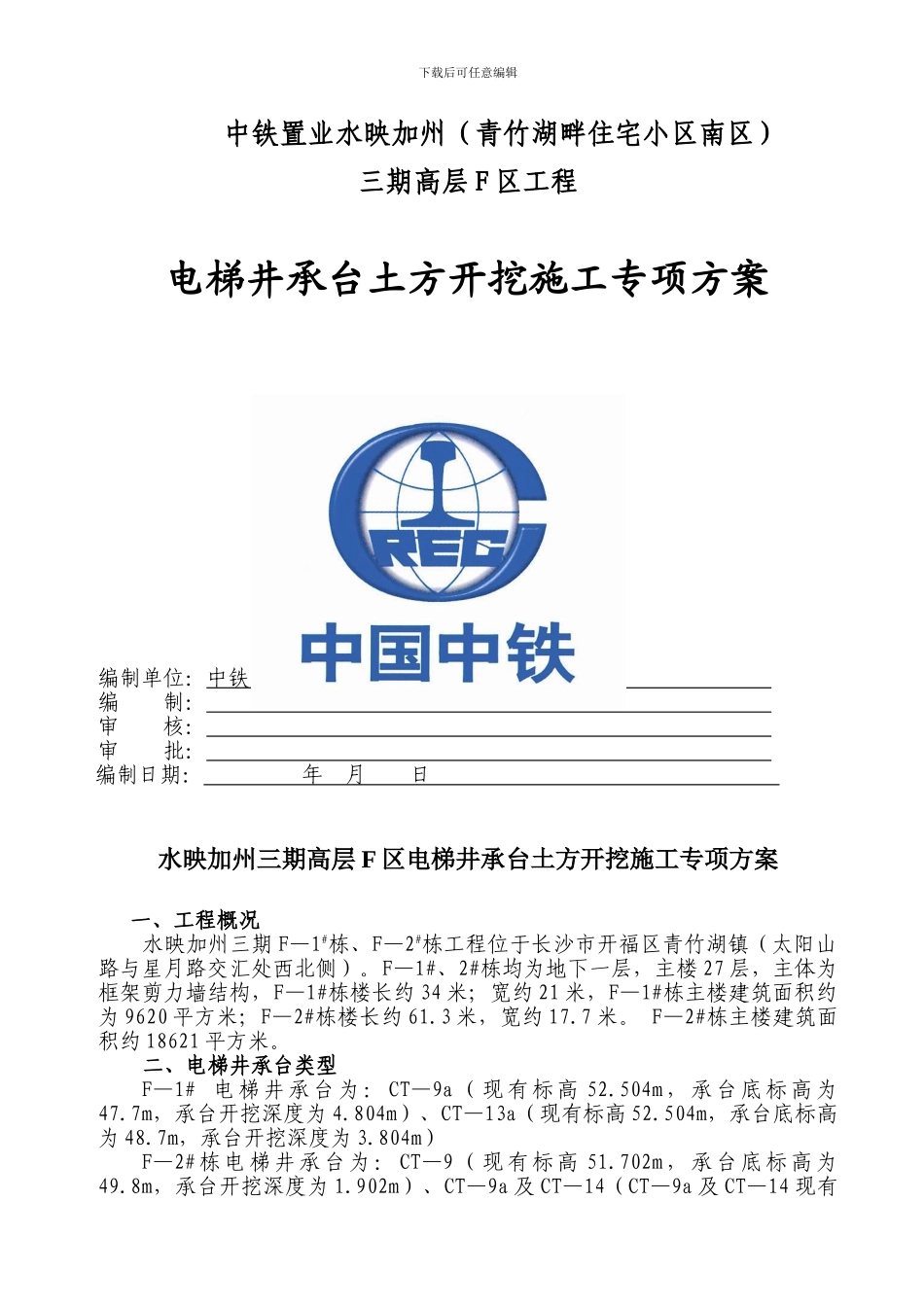

高层区电梯井承台施工工方案_第1页
1/3

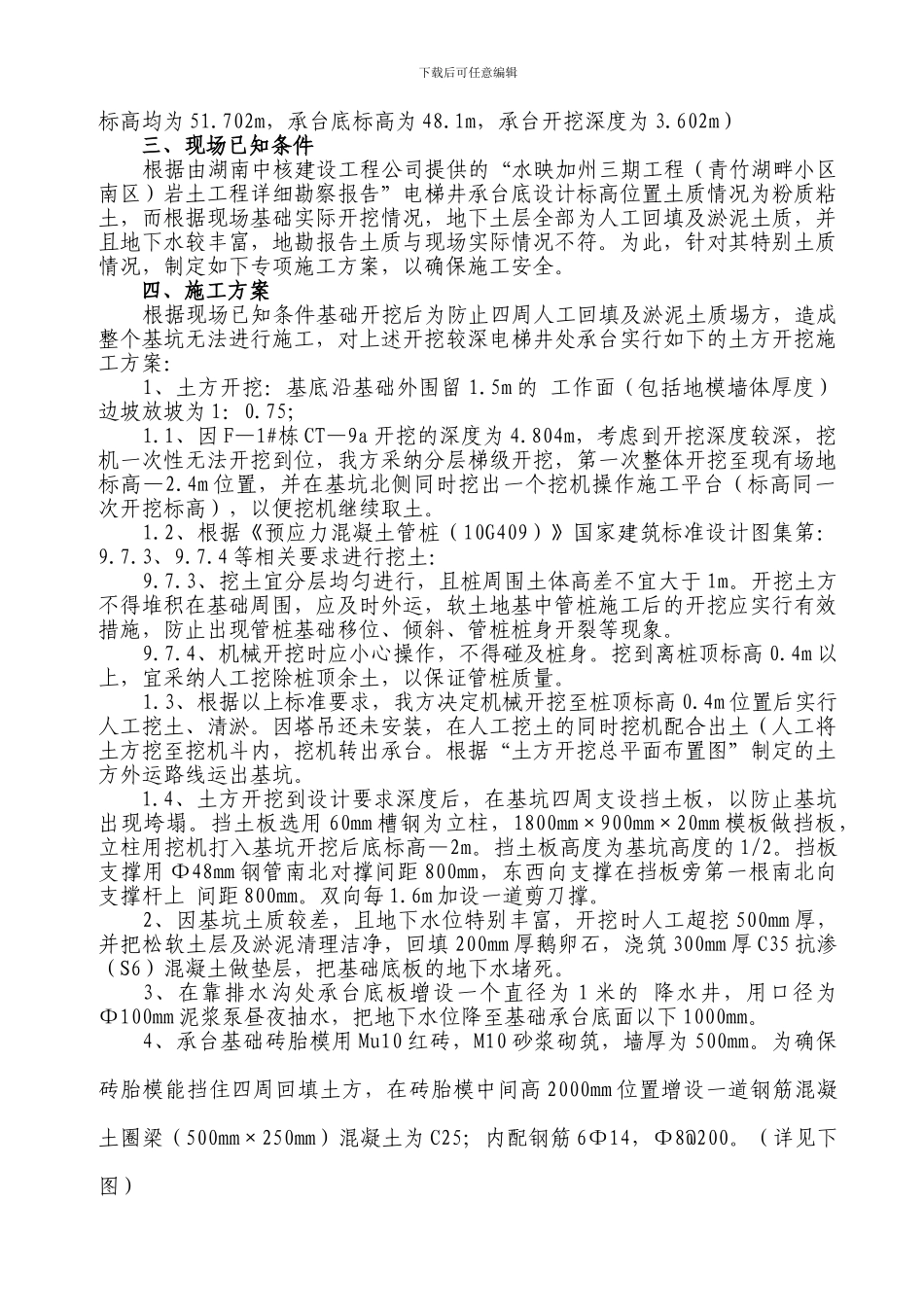

高层区电梯井承台施工工方案_第2页
2/3

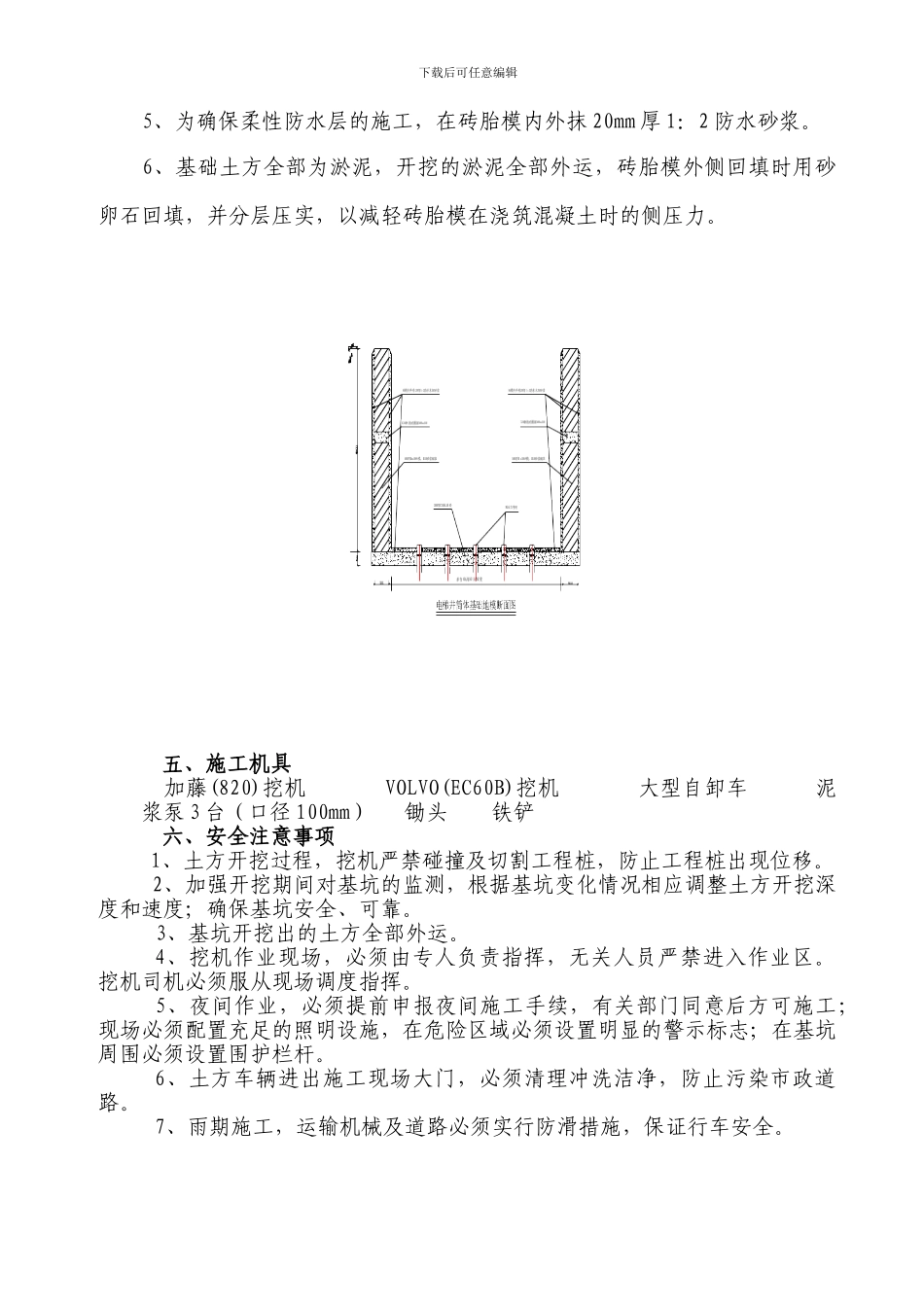

高层区电梯井承台施工工方案_第3页
3/3
下载后可任意编辑中铁置业水映加州(青竹湖畔住宅小区南区)三期高层 F 区工程电梯井承台土方开挖施工专项方案 编制单位:中铁天丰建筑工程有限公司 编 制: 审 核: 审 批: 编制日期: 年 月 日 水映加州三期高层 F 区电梯井承台土方开挖施工专项方案一、工程概况水映加州三期 F—1#栋、F—2#栋工程位于长沙市开福区青竹湖镇(太阳山路与星月路交汇处西北侧)。F—1#、2#栋均为地下一层,主楼 27 层,主体为框架剪力墙结构,F—1#栋楼长约 34 米;宽约 21 米,F—1#栋主楼建筑面积约为 9620 平方米;F—2#栋楼长约 61.3 米,宽约 17.7 米。 F—2#栋主楼建筑面积约 18621 平方米。二、电梯井承台类型F—1# 电梯井承台为: CT—9a (现有标高 52.504m,承台底标高为47.7m,承台开挖深度为 4.804m)、CT—13a(现有标高 52.504m,承台底标高为 48.7m,承台开挖深度为 3.804m)F—2#栋电梯井承台为: CT—9 (现有标高 51.702m,承台底标高为49.8m,承台开挖深度为 1.902m)、CT—9a 及 CT—14(CT—9a 及 CT—14 现有下载后可任意编辑标高均为 51.702m,承台底标高为 48.1m,承台开挖深度为 3.602m)三、现场已知条件根据由湖南中核建设工程公司提供的“水映加州三期工程(青竹湖畔小区南区)岩土工程详细勘察报告”电梯井承台底设计标高位置土质情况为粉质粘土,而根据现场基础实际开挖情况,地下土层全部为人工回填及淤泥土质,并且地下水较丰富,地勘报告土质与现场实际情况不符。为此,针对其特别土质情况,制定如下专项施工方案,以确保施工安全。四、施工方案根据现场已知条件基础开挖后为防止四周人工回填及淤泥土质埸方,造成整个基坑无法进行施工,对上述开挖较深电梯井处承台实行如下的土方开挖施工方案:1、土方开挖:基底沿基础外围留 1.5m 的 工作面(包括地模墙体厚度)边坡放坡为 1:0.75;1.1、因 F—1#栋 CT—9a 开挖的深度为 4.804m,考虑到开挖深度较深,挖机一次性无法开挖到位,我方采纳分层梯级开挖,第一次整体开挖至现有场地标高—2.4m 位置,并在基坑北侧同时挖出一个挖机操作施工平台(标高同一次开挖标高),以便挖机继续取土。1.2、根据《预应力混凝土管桩(10G409)》国家建筑标准设计图集第:9.7.3、9.7.4 等相关要求进行挖土:9.7.3、挖土宜分层均匀进行,且桩周围土体高差不宜大于 1m。开挖土方不得堆积在基础周围,应及时外运,软土地基中管桩施...
