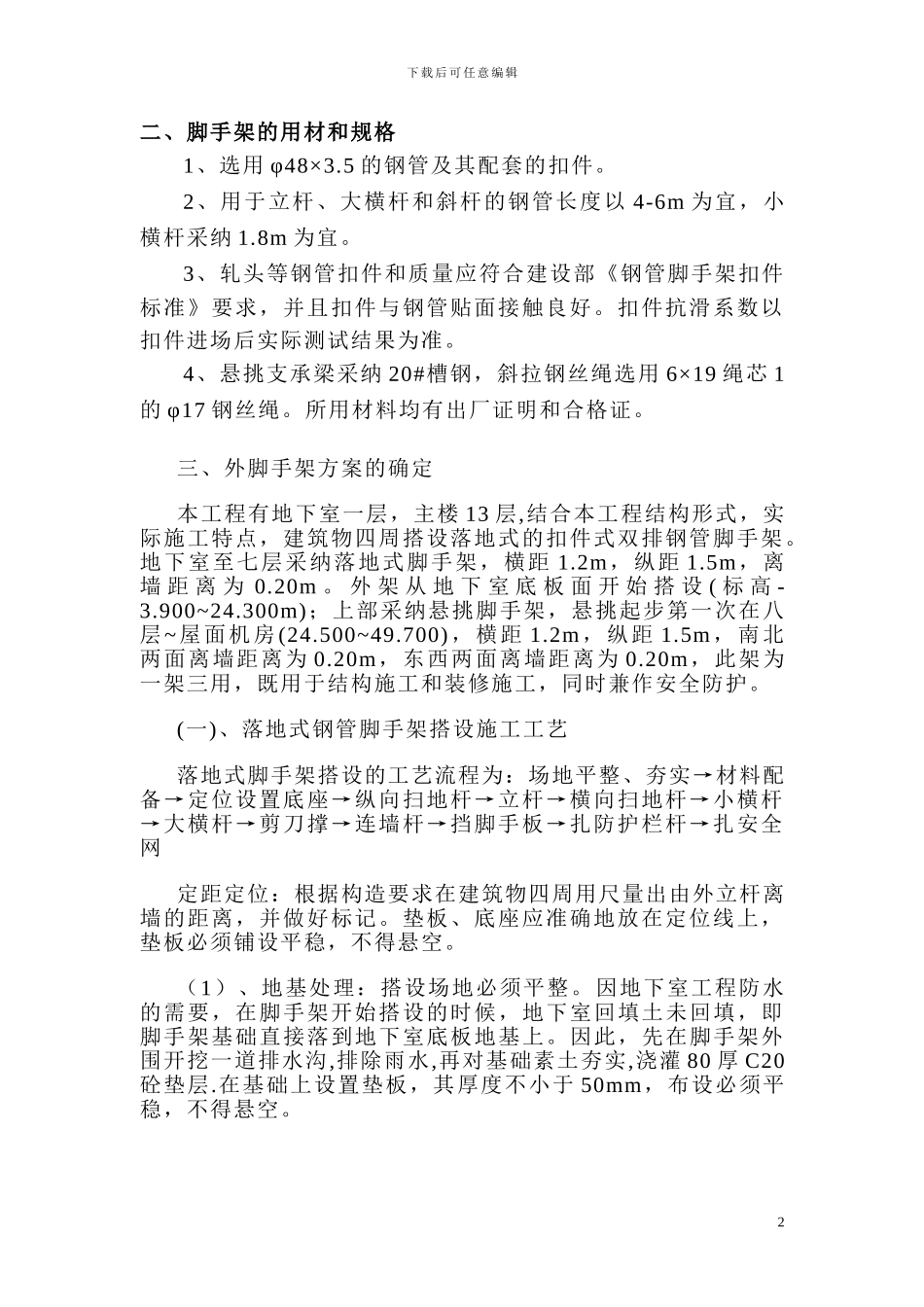

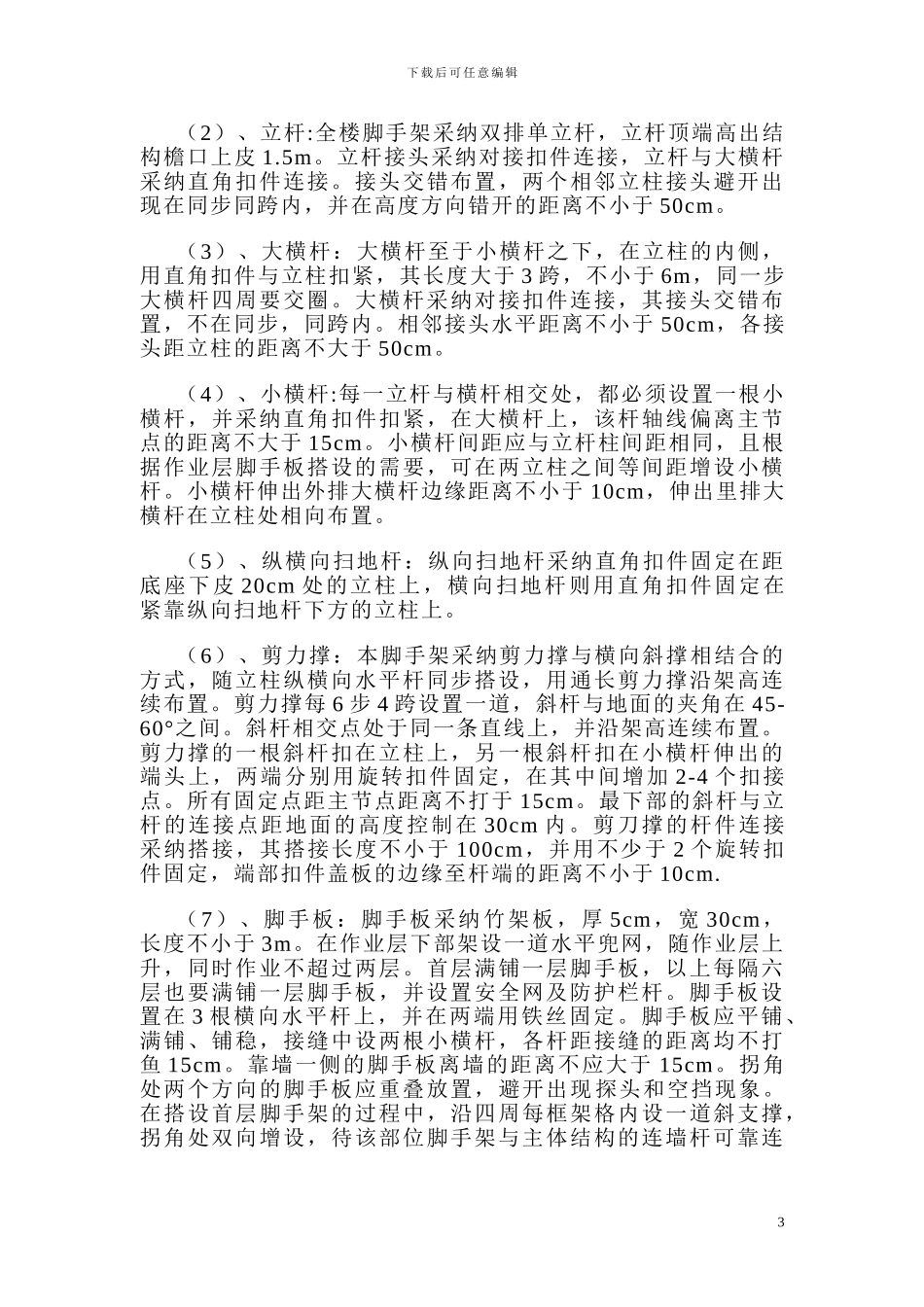

下载后可任意编辑新宁县人民医院住院大楼施工临时用电工程专项施工方案湖南华恒建筑工程有限公司新宁县人民医院住院大楼项目经理部二 OO 八年六月三十日脚手架方案一、工程概况该工程位于新宁县人民医院内,全楼建筑面积 17472m2,高 49.7m,建筑层数为 13 层,地下一层,上部结构体系为框架剪力墙结构。地下室至七层采纳落地式外脚手架,第八层开始采纳型钢悬挑加斜拉钢丝绳分段卸荷至主体结构上。 1下载后可任意编辑二、脚手架的用材和规格1、选用 φ48×3.5 的钢管及其配套的扣件。2、用于立杆、大横杆和斜杆的钢管长度以 4-6m 为宜,小横杆采纳 1.8m 为宜。3、轧头等钢管扣件和质量应符合建设部《钢管脚手架扣件标准》要求,并且扣件与钢管贴面接触良好。扣件抗滑系数以扣件进场后实际测试结果为准。4、悬挑支承梁采纳 20#槽钢,斜拉钢丝绳选用 6×19 绳芯 1的 φ17 钢丝绳。所用材料均有出厂证明和合格证。三、外脚手架方案的确定本工程有地下室一层,主楼 13 层,结合本工程结构形式,实际施工特点,建筑物四周搭设落地式的扣件式双排钢管脚手架。地下室至七层采纳落地式脚手架,横距 1.2m,纵距 1.5m,离墙 距 离 为 0.20m 。 外 架 从 地 下 室 底 板 面 开 始 搭 设 ( 标 高 -3.900~24.300m);上部采纳悬挑脚手架,悬挑起步第一次在八层~屋面机房 (24.500~49.700),横距 1.2m,纵距 1.5m,南北两面离墙距离为 0.20m,东西两面离墙距离为 0.20m,此架为一架三用,既用于结构施工和装修施工,同时兼作安全防护。(一)、落地式钢管脚手架搭设施工工艺落地式脚手架搭设的工艺流程为:场地平整、夯实→材料配备→定位设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→挡脚手板→扎防护栏杆→扎安全网定距定位:根据构造要求在建筑物四周用尺量出由外立杆离墙的距离,并做好标记。垫板、底座应准确地放在定位线上,垫板必须铺设平稳,不得悬空。(1)、地基处理:搭设场地必须平整。因地下室工程防水的需要,在脚手架开始搭设的时候,地下室回填土未回填,即脚手架基础直接落到地下室底板地基上。因此,先在脚手架外围开挖一道排水沟,排除雨水,再对基础素土夯实,浇灌 80 厚 C20砼垫层.在基础上设置垫板,其厚度不小于 50mm,布设必须平稳,不得悬空。2下载后可任意编辑(2)、立杆:全楼脚手架采纳双排单立杆,立杆顶端高出结构檐口上皮 1.5m。立杆接头采纳对接...
