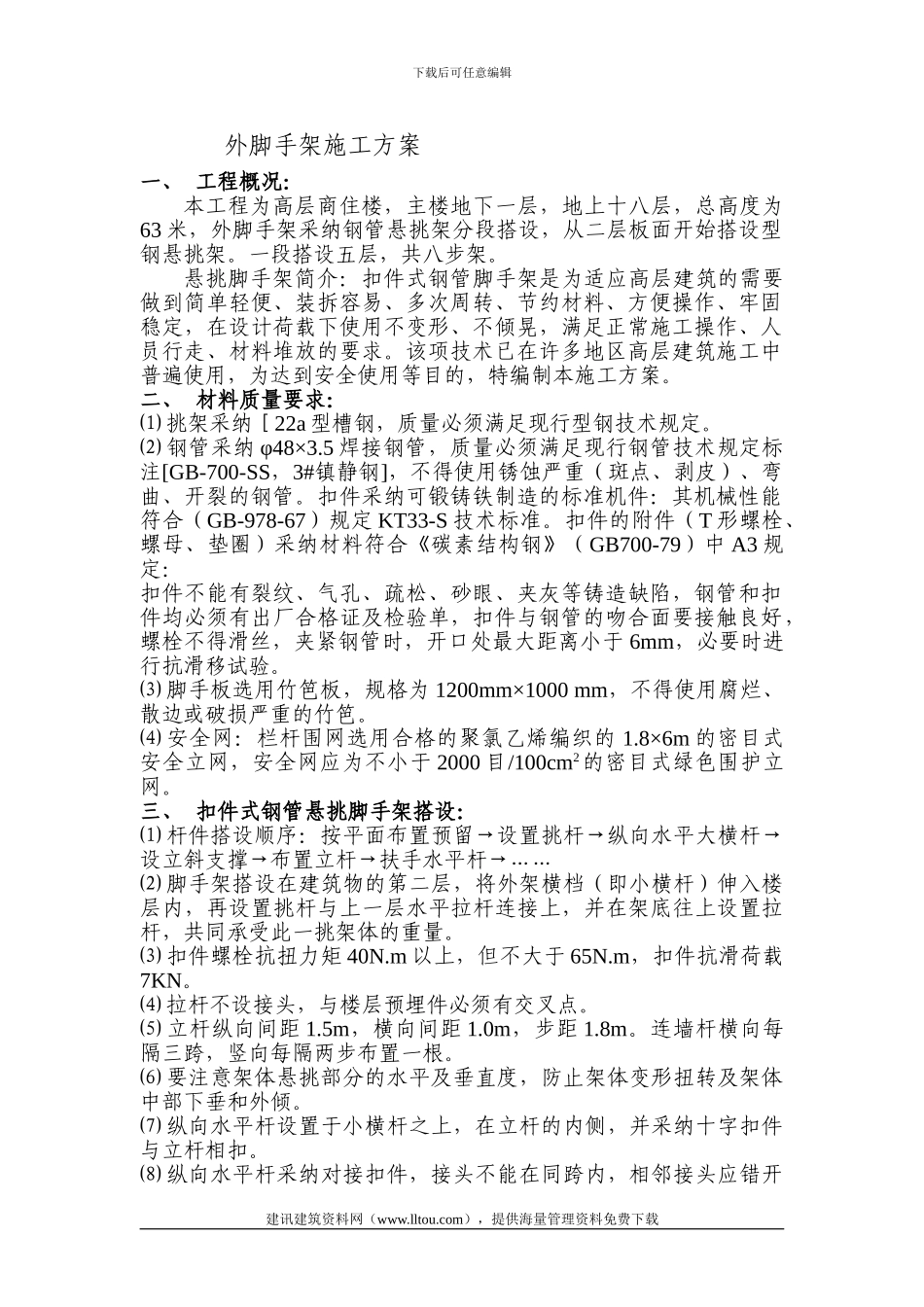

下载后可任意编辑 外脚手架施工方案一、 工程概况:本工程为高层商住楼,主楼地下一层,地上十八层,总高度为63 米,外脚手架采纳钢管悬挑架分段搭设,从二层板面开始搭设型钢悬挑架。一段搭设五层,共八步架。悬挑脚手架简介:扣件式钢管脚手架是为适应高层建筑的需要做到简单轻便、装拆容易、多次周转、节约材料、方便操作、牢固稳定,在设计荷载下使用不变形、不倾晃,满足正常施工操作、人员行走、材料堆放的要求。该项技术已在许多地区高层建筑施工中普遍使用,为达到安全使用等目的,特编制本施工方案。二、 材料质量要求:⑴ 挑架采纳[22a 型槽钢,质量必须满足现行型钢技术规定。⑵ 钢管采纳 φ48×3.5 焊接钢管,质量必须满足现行钢管技术规定标注[GB-700-SS,3#镇静钢],不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂的钢管。扣件采纳可锻铸铁制造的标准机件:其机械性能符合(GB-978-67)规定 KT33-S 技术标准。扣件的附件(T 形螺栓、螺母、垫圈)采纳材料符合《碳素结构钢》(GB700-79)中 A3 规定:扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷,钢管和扣件均必须有出厂合格证及检验单,扣件与钢管的吻合面要接触良好,螺栓不得滑丝,夹紧钢管时,开口处最大距离小于 6mm,必要时进行抗滑移试验。⑶ 脚手板选用竹笆板,规格为 1200mm×1000 mm,不得使用腐烂、散边或破损严重的竹笆。⑷ 安全网:栏杆围网选用合格的聚氯乙烯编织的 1.8×6m 的密目式安全立网,安全网应为不小于 2000 目/100cm2 的密目式绿色围护立网。三、 扣件式钢管悬挑脚手架搭设:⑴ 杆件搭设顺序:按平面布置预留→设置挑杆→纵向水平大横杆→设立斜支撑→布置立杆→扶手水平杆→……⑵ 脚手架搭设在建筑物的第二层,将外架横档(即小横杆)伸入楼层内,再设置挑杆与上一层水平拉杆连接上,并在架底往上设置拉杆,共同承受此一挑架体的重量。⑶ 扣件螺栓抗扭力矩 40N.m 以上,但不大于 65N.m,扣件抗滑荷载7KN。⑷ 拉杆不设接头,与楼层预埋件必须有交叉点。⑸ 立杆纵向间距 1.5m,横向间距 1.0m,步距 1.8m。连墙杆横向每隔三跨,竖向每隔两步布置一根。⑹ 要注意架体悬挑部分的水平及垂直度,防止架体变形扭转及架体中部下垂和外倾。⑺ 纵向水平杆设置于小横杆之上,在立杆的内侧,并采纳十字扣件与立杆相扣。⑻ 纵向水平杆采纳对接扣件,接头不能在同跨内,相邻接头应错开建讯建筑资料网(www.lltou.com),提...
