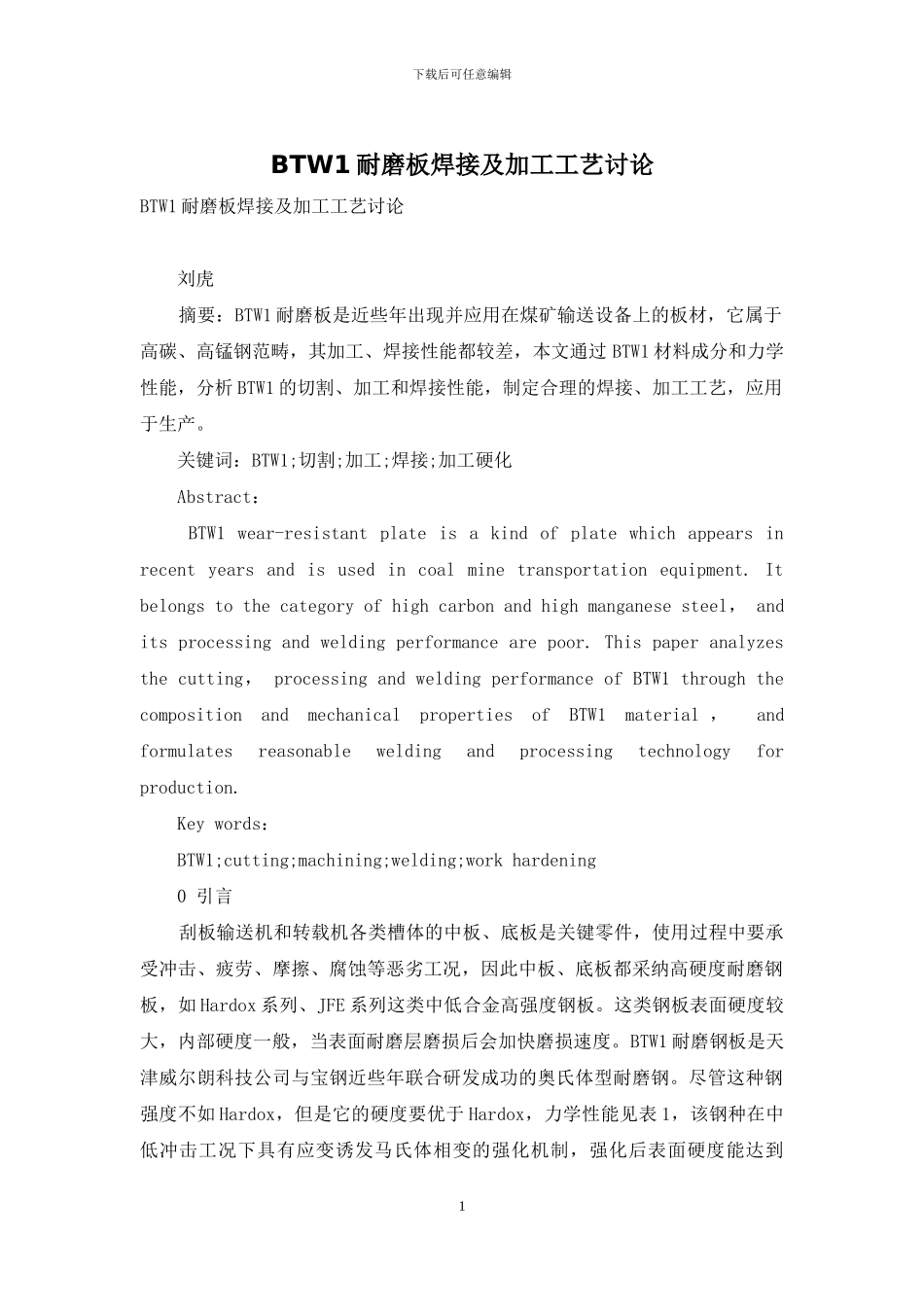

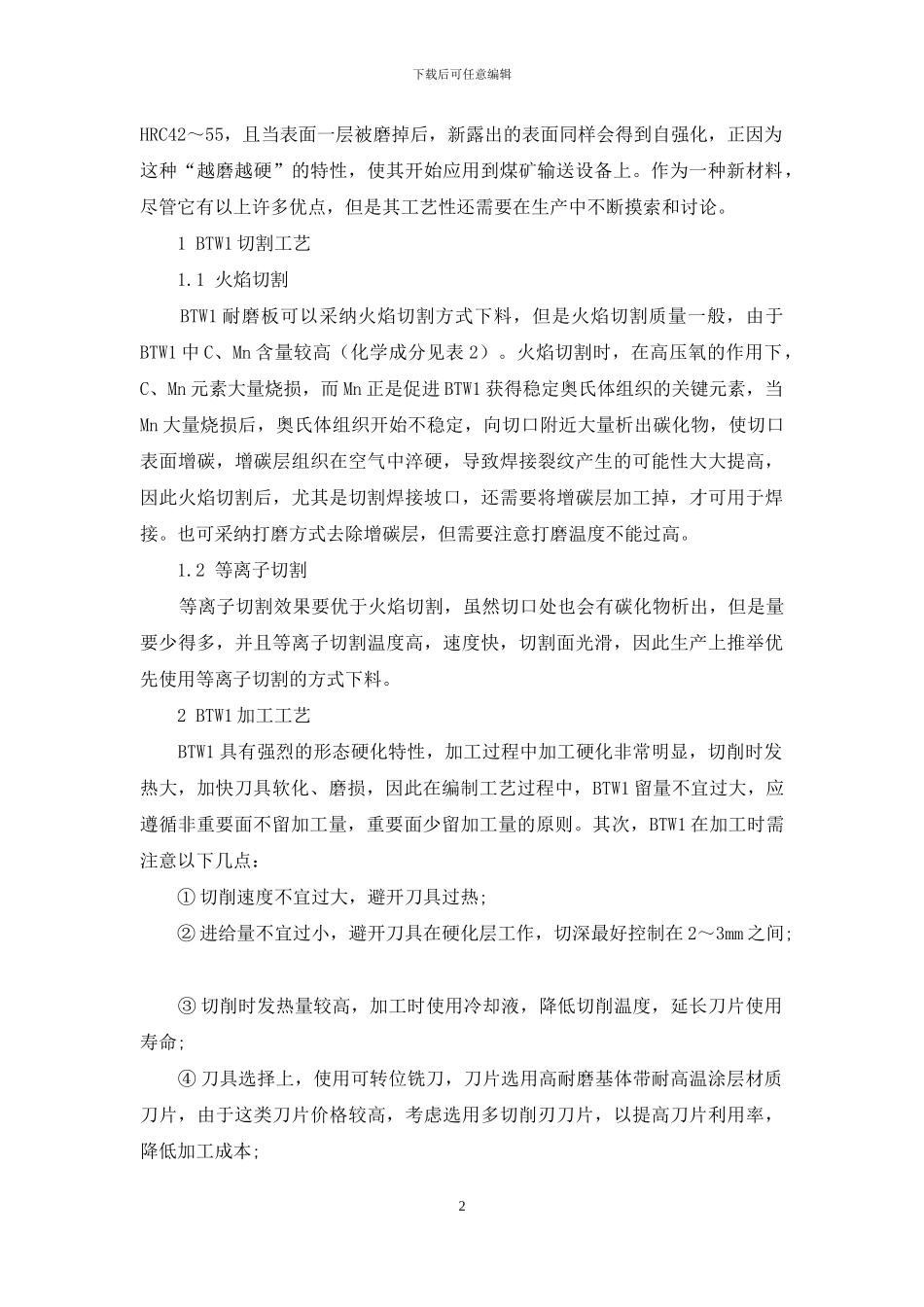

下载后可任意编辑BTW1 耐磨板焊接及加工工艺讨论BTW1 耐磨板焊接及加工工艺讨论 刘虎 摘要:BTW1 耐磨板是近些年出现并应用在煤矿输送设备上的板材,它属于高碳、高锰钢范畴,其加工、焊接性能都较差,本文通过 BTW1 材料成分和力学性能,分析 BTW1 的切割、加工和焊接性能,制定合理的焊接、加工工艺,应用于生产。 关键词:BTW1;切割;加工;焊接;加工硬化 Abstract: BTW1 wear-resistant plate is a kind of plate which appears in recent years and is used in coal mine transportation equipment. It belongs to the category of high carbon and high manganese steel, and its processing and welding performance are poor. This paper analyzes the cutting, processing and welding performance of BTW1 through the composition and mechanical properties of BTW1 material , and formulates reasonable welding and processing technology for production. Key words: BTW1;cutting;machining;welding;work hardening 0 引言 刮板输送机和转载机各类槽体的中板、底板是关键零件,使用过程中要承受冲击、疲劳、摩擦、腐蚀等恶劣工况,因此中板、底板都采纳高硬度耐磨钢板,如 Hardox 系列、JFE 系列这类中低合金高强度钢板。这类钢板表面硬度较大,内部硬度一般,当表面耐磨层磨损后会加快磨损速度。BTW1 耐磨钢板是天津威尔朗科技公司与宝钢近些年联合研发成功的奥氏体型耐磨钢。尽管这种钢强度不如 Hardox,但是它的硬度要优于 Hardox,力学性能见表 1,该钢种在中低冲击工况下具有应变诱发马氏体相变的强化机制,强化后表面硬度能达到1下载后可任意编辑HRC42~55,且当表面一层被磨掉后,新露出的表面同样会得到自强化,正因为这种“越磨越硬”的特性,使其开始应用到煤矿输送设备上。作为一种新材料,尽管它有以上许多优点,但是其工艺性还需要在生产中不断摸索和讨论。 1 BTW1 切割工艺 1.1 火焰切割 BTW1 耐磨板可以采纳火焰切割方式下料,但是火焰切割质量一般,由于BTW1 中 C、Mn 含量较高(化学成分见表 2)。火焰切割时,在高压氧的作用下,C、Mn 元素大量烧损,而 Mn 正是促进 BTW1 获得稳定奥氏体组织的关键元素,当Mn 大量烧损后,奥氏体组织开始不稳定,向切口附近大量析出碳化物,使切口表面...
