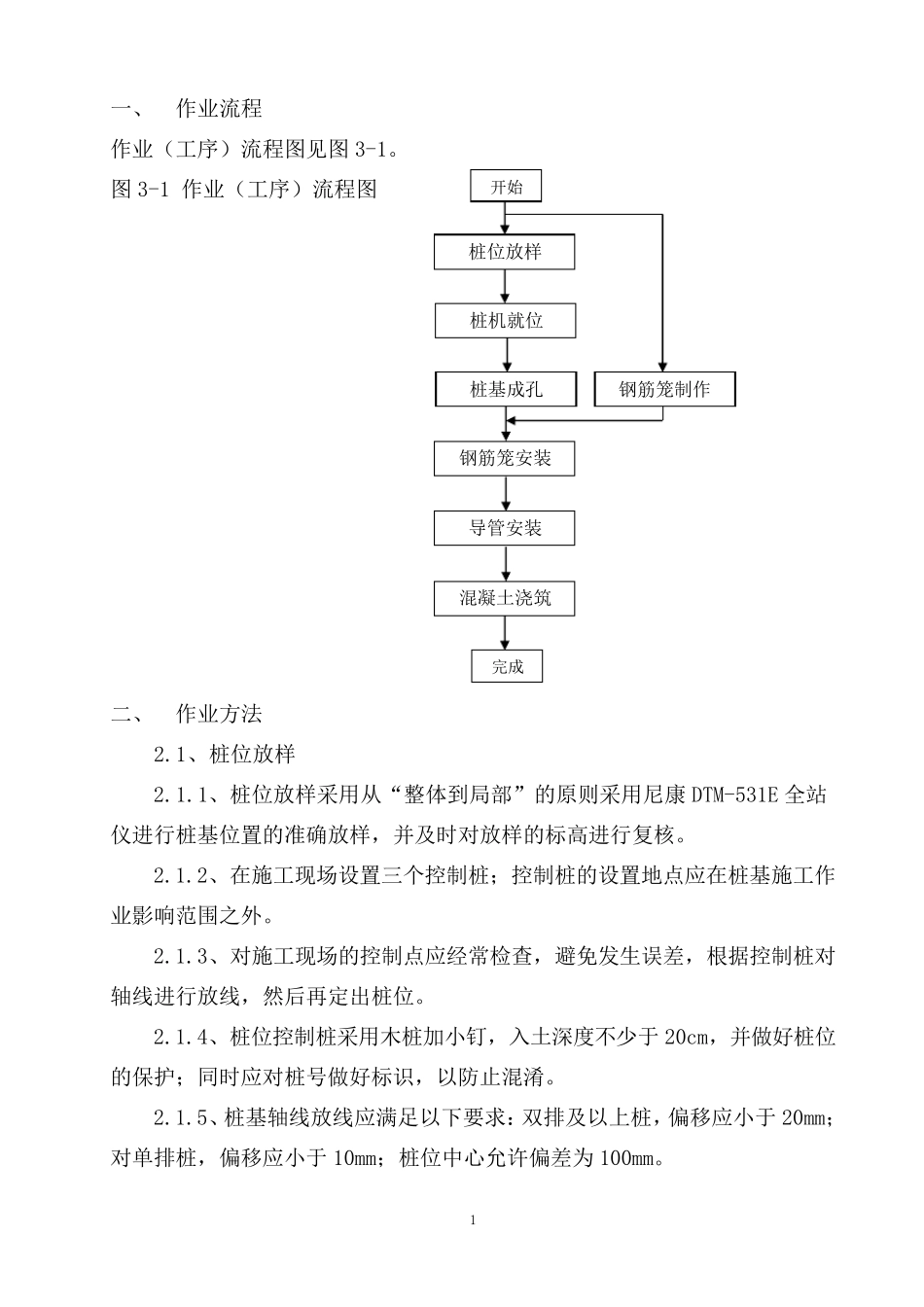

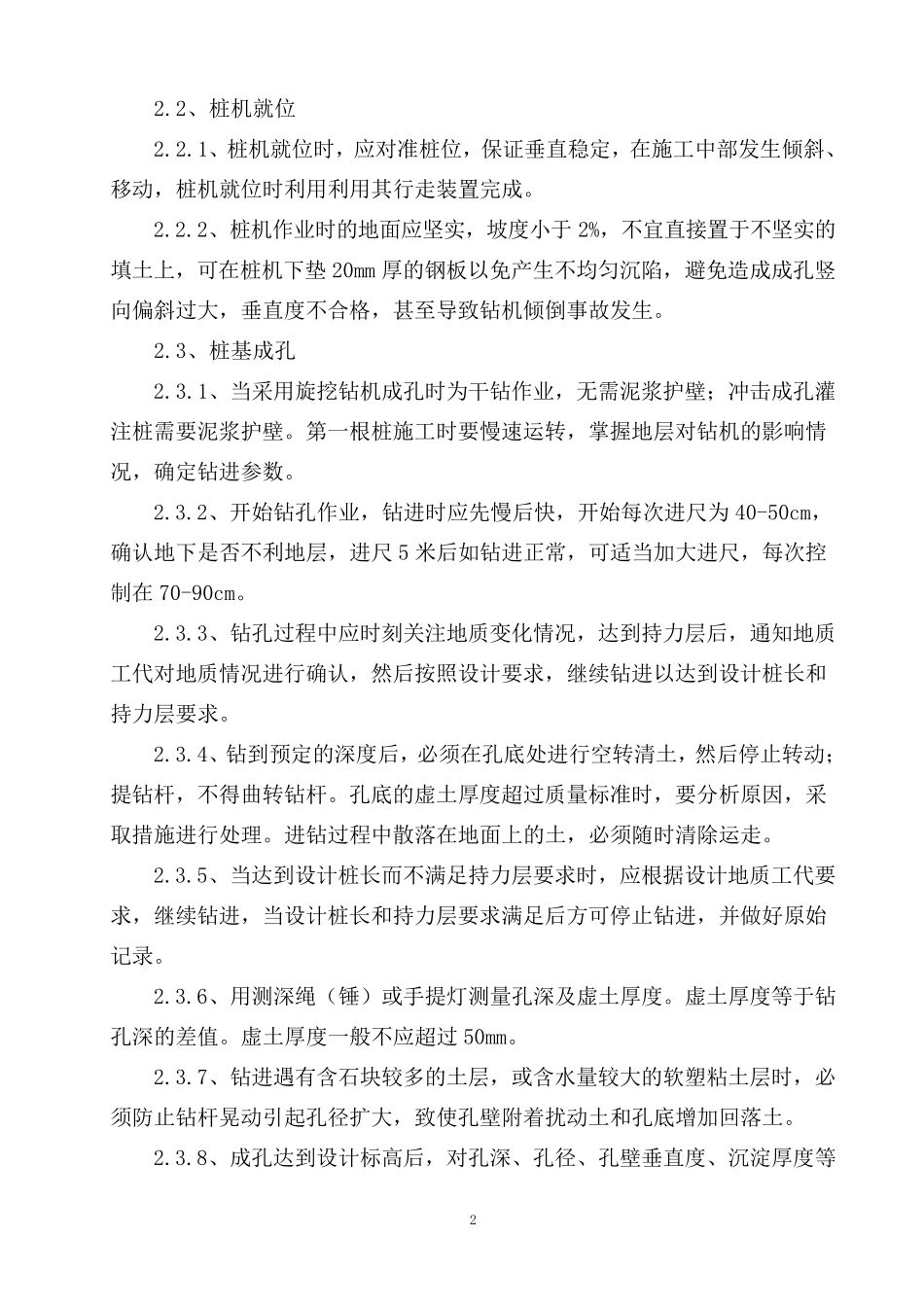

1 一、 作业流程 作业（工序）流程图见图3-1。 图3-1 作业（工序）流程图 二、 作业方法 2.1、桩位放样 2.1.1、桩位放样采用从“整体到局部”的原则采用尼康 DTM-531E 全站仪进行桩基位置的准确放样，并及时对放样的标高进行复核。 2.1.2、在施工现场设置三个控制桩；控制桩的设置地点应在桩基施工作业影响范围之外。 2.1.3、对施工现场的控制点应经常检查，避免发生误差，根据控制桩对轴线进行放线，然后再定出桩位。 2.1.4、桩位控制桩采用木桩加小钉，入土深度不少于 20cm，并做好桩位的保护；同时应对桩号做好标识，以防止混淆。 2.1.5、桩基轴线放线应满足以下要求：双排及以上桩，偏移应小于 20mm；对单排桩，偏移应小于 10mm；桩位中心允许偏差为 100mm。 开始 桩位放样 桩机就位 桩基成孔 钢筋笼安装 导管安装 钢筋笼制作 完成 混凝土浇筑 2 2.2、桩机就位 2.2.1、桩机就位时，应对准桩位，保证垂直稳定，在施工中部发生倾斜、移动，桩机就位时利用利用其行走装置完成。 2.2.2、桩机作业时的地面应坚实，坡度小于 2%，不宜直接置于不坚实的填土上，可在桩机下垫 20mm 厚的钢板以免产生不均匀沉陷，避免造成成孔竖向偏斜过大，垂直度不合格，甚至导致钻机倾倒事故发生。 2.3、桩基成孔 2.3.1、当采用旋挖钻机成孔时为干钻作业，无需泥浆护壁；冲击成孔灌注桩需要泥浆护壁。第一根桩施工时要慢速运转，掌握地层对钻机的影响情况，确定钻进参数。 2.3.2、开始钻孔作业，钻进时应先慢后快，开始每次进尺为 40-50cm，确认地下是否不利地层，进尺5 米后如钻进正常，可适当加大进尺，每次控制在 70-90cm。 2.3.3、钻孔过程中应时刻关注地质变化情况，达到持力层后，通知地质工代对地质情况进行确认，然后按照设计要求，继 续 钻进以达到设计桩长 和持力层要求。 2.3.4、钻到预 定的深 度后，必 须 在孔底 处 进行空 转清 土，然后停 止 转动；提 钻杆 ，不得 曲 转钻杆 。孔底 的虚 土厚度超 过质量 标 准时，要分 析 原 因 ，采取 措 施进行处 理 。进钻过程中散 落 在地面上的土，必 须 随 时清 除 运走。 2.3.5、当达到设计桩长 而 不满 足 持力层要求时，应根据 设计地质工代要求，继 续 钻进，当设计桩长 和 持力层要求满 足 后方 可停 止 钻进，并 做 好 原 始记 录 。 2.3.6、用测 深 绳 （ 锤 ） 或 手 提 灯 测 量...
