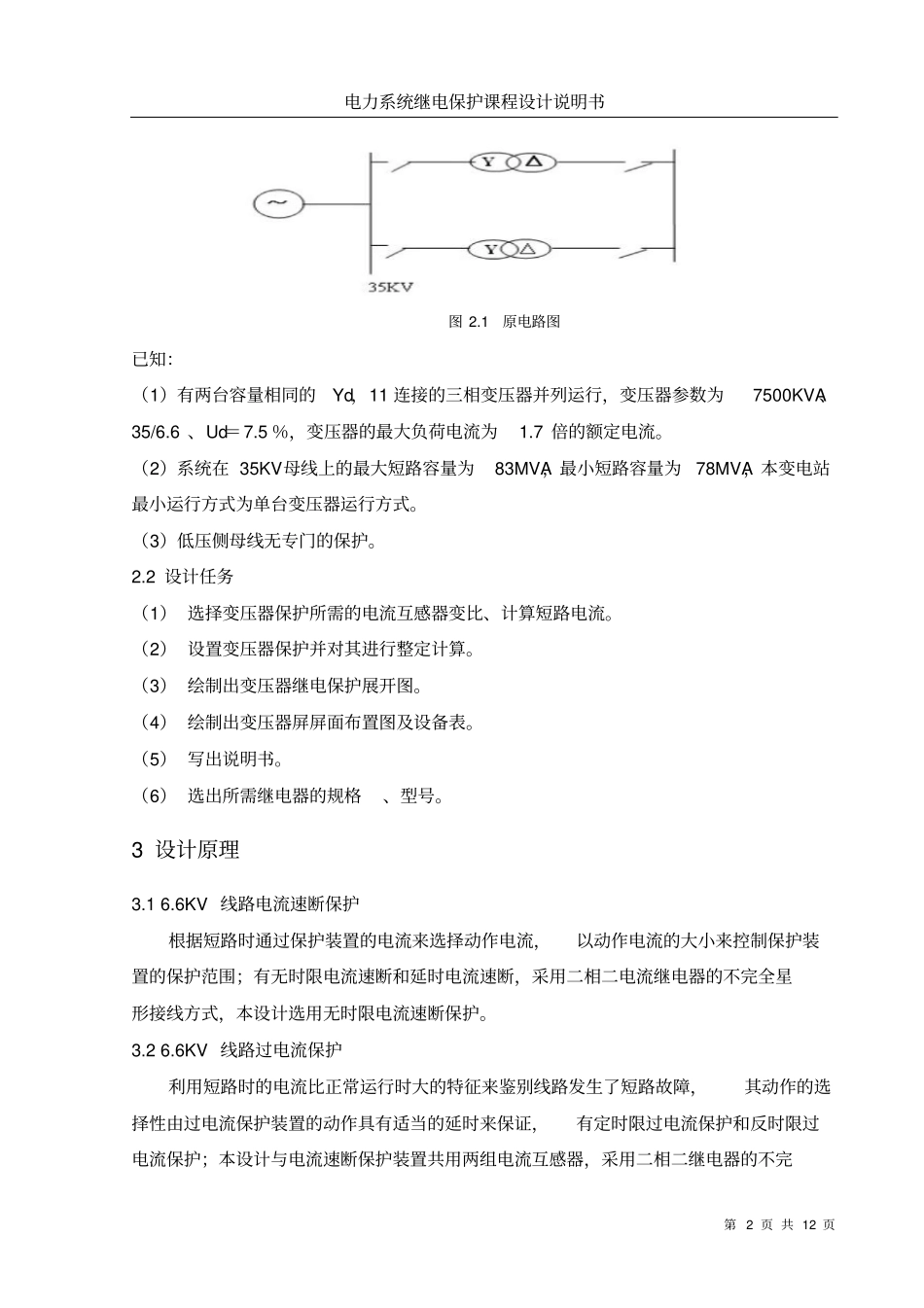

电力系统继电保护课程设计说明书第 I 页 共 I 页1．设计目的：通过本课程设计，使学生掌握和应用电力系统继电保护的设计、整定计算、资料整理查询和电气绘图等使用方法。 在此过程中培养学生对各门专业课程整体观的综合能力，通过较为完整的工程实践基本训练，为全面提高学生的综合素质及增强工作适应能力打下一定的基础。本课程主要设计变压器继电保护的原理、配置及整定计算，给今后继电保护的工作打下良好的基础。2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：1、原始资料：在电气上距离电源较远的变电所（如下图）所示已知：（1）有两台容量相同的Yd，11 连接的三相变压器并列运行，变压器参数为7500KVA、35/6.6 、Ud＝7.5 ％，变压器的最大负荷电流为1.7 倍的额定电流。（２）系统在 35KV母线上的最大短路容量为83MVA，最小短路容量为78MVA，本变电站最小运行方式为单台变压器运行方式。（３）低压侧母线无专门的保护。3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：（1） 选择变压器保护所需的电流互感器变比、计算短路电流。（2） 设置变压器保护并对其进行整定计算。（3） 绘制出变压器继电保护展开图。（4） 绘制出变压器屏屏面布置图及设备表。（5） 写出说明书。（6） 选出所需继电器的规格、型号。电力系统继电保护课程设计说明书第 1 页 共 12 页1引言电力系统运行中常会出现故障和一些异常运行状态，而这些现象会发展成事故，使整个系统或其中一部分不能正常工作，从而造成对用户少送电、停止送电或电能质量降低到不能容许的地步，甚至造成设备损坏和人身伤亡。而电力系统各元件之间是通过电或磁建立的联系，任何一元件发生故障时，都有可能立即在不同程度上影响到系统的正常运行。因此，切除故障元件的时间常常要求短到1/10s 甚至更短。而这个任务靠人完成是不可能的，所以要有一套自动装置来执行这一任务。继电保护的作用不只限于切除故障元件和限制事故影响范围（这是首要任务），还要保证系统的安全稳定运行。这就要求每个保护单元都能共享全系统的运行和故障信息的数据，各个保护单元与重合闸装置在分析这些信息和数据的基础上协调动作，实现微机保护装置的网络化。这样，继电保护装置能够得到的系统故障信息愈多，对故障性质、故障位置的判断和故障距离的检测愈准确，大大提高保护性能和可靠性。继电保护装置为了完成它的任务，必须在技术上...
