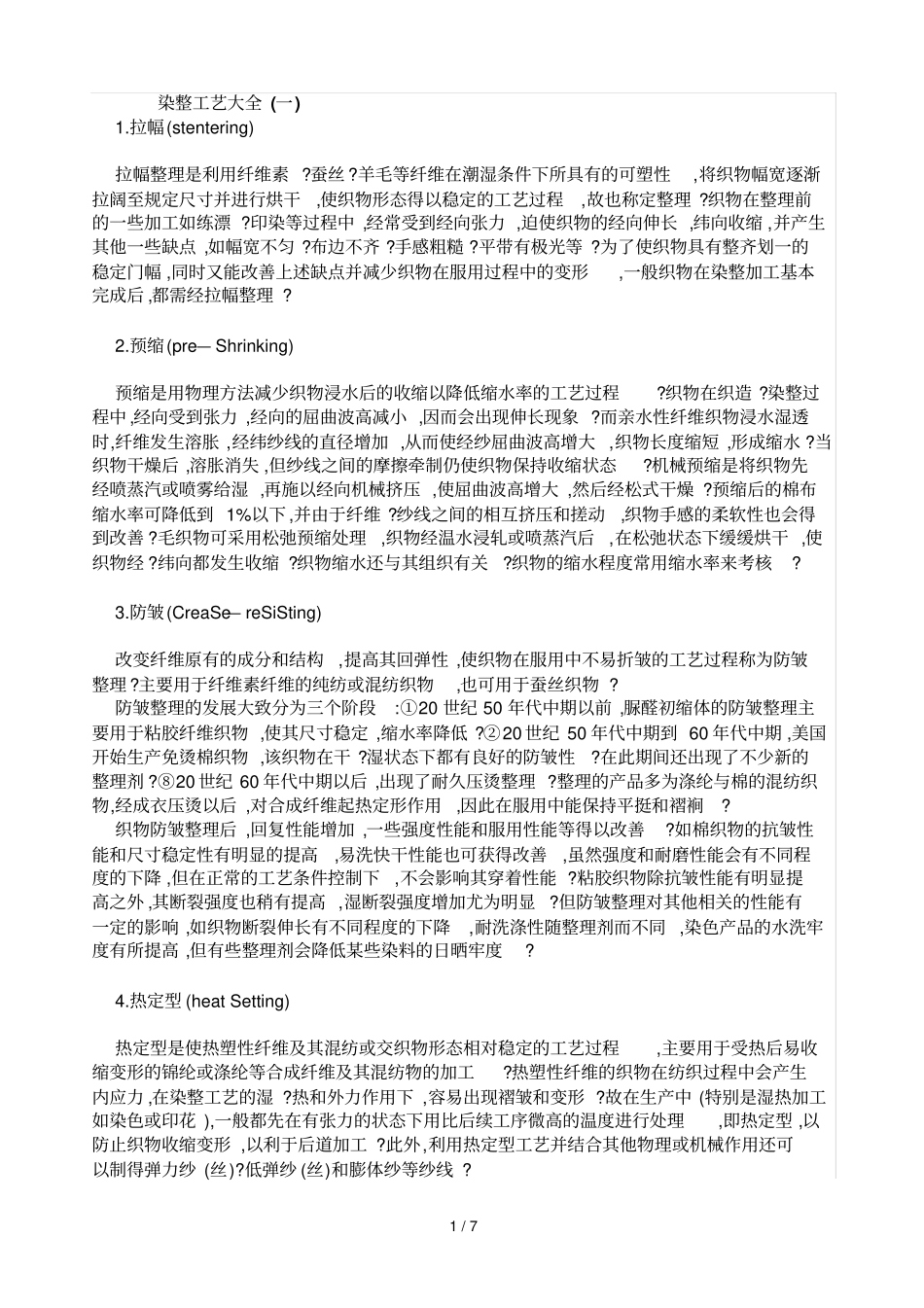

1 / 7 染整工艺大全 (一)1.拉幅(stentering) 拉幅整理是利用纤维素 ?蚕丝 ?羊毛等纤维在潮湿条件下所具有的可塑性,将织物幅宽逐渐拉阔至规定尺寸并进行烘干,使织物形态得以稳定的工艺过程,故也称定整理 ?织物在整理前的一些加工如练漂 ?印染等过程中 ,经常受到经向张力 ,迫使织物的经向伸长 ,纬向收缩 ,并产生其他一些缺点 ,如幅宽不匀 ?布边不齐 ?手感粗糙 ?平带有极光等 ?为了使织物具有整齐划一的稳定门幅 ,同时又能改善上述缺点并减少织物在服用过程中的变形,一般织物在染整加工基本完成后 ,都需经拉幅整理 ?2.预缩(pre— Shrinking) 预缩是用物理方法减少织物浸水后的收缩以降低缩水率的工艺过程?织物在织造 ?染整过程中 ,经向受到张力 ,经向的屈曲波高减小 ,因而会出现伸长现象 ?而亲水性纤维织物浸水湿透时,纤维发生溶胀 ,经纬纱线的直径增加 ,从而使经纱屈曲波高增大 ,织物长度缩短 ,形成缩水 ?当织物干燥后 ,溶胀消失 ,但纱线之间的摩擦牵制仍使织物保持收缩状态?机械预缩是将织物先经喷蒸汽或喷雾给湿 ,再施以经向机械挤压 ,使屈曲波高增大 ,然后经松式干燥 ?预缩后的棉布缩水率可降低到 1%以下 ,并由于纤维 ?纱线之间的相互挤压和搓动,织物手感的柔软性也会得到改善 ?毛织物可采用松弛预缩处理,织物经温水浸轧或喷蒸汽后,在松弛状态下缓缓烘干 ,使织物经 ?纬向都发生收缩 ?织物缩水还与其组织有关?织物的缩水程度常用缩水率来考核?3.防皱(CreaSe— reSiSting) 改变纤维原有的成分和结构,提高其回弹性 ,使织物在服用中不易折皱的工艺过程称为防皱整理 ?主要用于纤维素纤维的纯纺或混纺织物,也可用于蚕丝织物 ?防皱整理的发展大致分为三个阶段:①20 世纪 50 年代中期以前 ,脲醛初缩体的防皱整理主要用于粘胶纤维织物 ,使其尺寸稳定 ,缩水率降低 ?②20 世纪 50 年代中期到 60 年代中期 ,美国开始生产免烫棉织物 ,该织物在干 ?湿状态下都有良好的防皱性?在此期间还出现了不少新的整理剂 ?⑧20 世纪 60 年代中期以后 ,出现了耐久压烫整理 ?整理的产品多为涤纶与棉的混纺织物,经成衣压烫以后 ,对合成纤维起热定形作用,因此在服用中能保持平挺和褶裥?织物防皱整理后 ,回复性能增加 ,一些强度性能和服用性能等得以改善?如棉织物的抗皱性能和尺寸稳定性有明显的提高,易洗快干性能也可获得改善,虽然强度和耐磨性能会有不同程度的下降 ,但在正常的工艺条件控制下,不...
