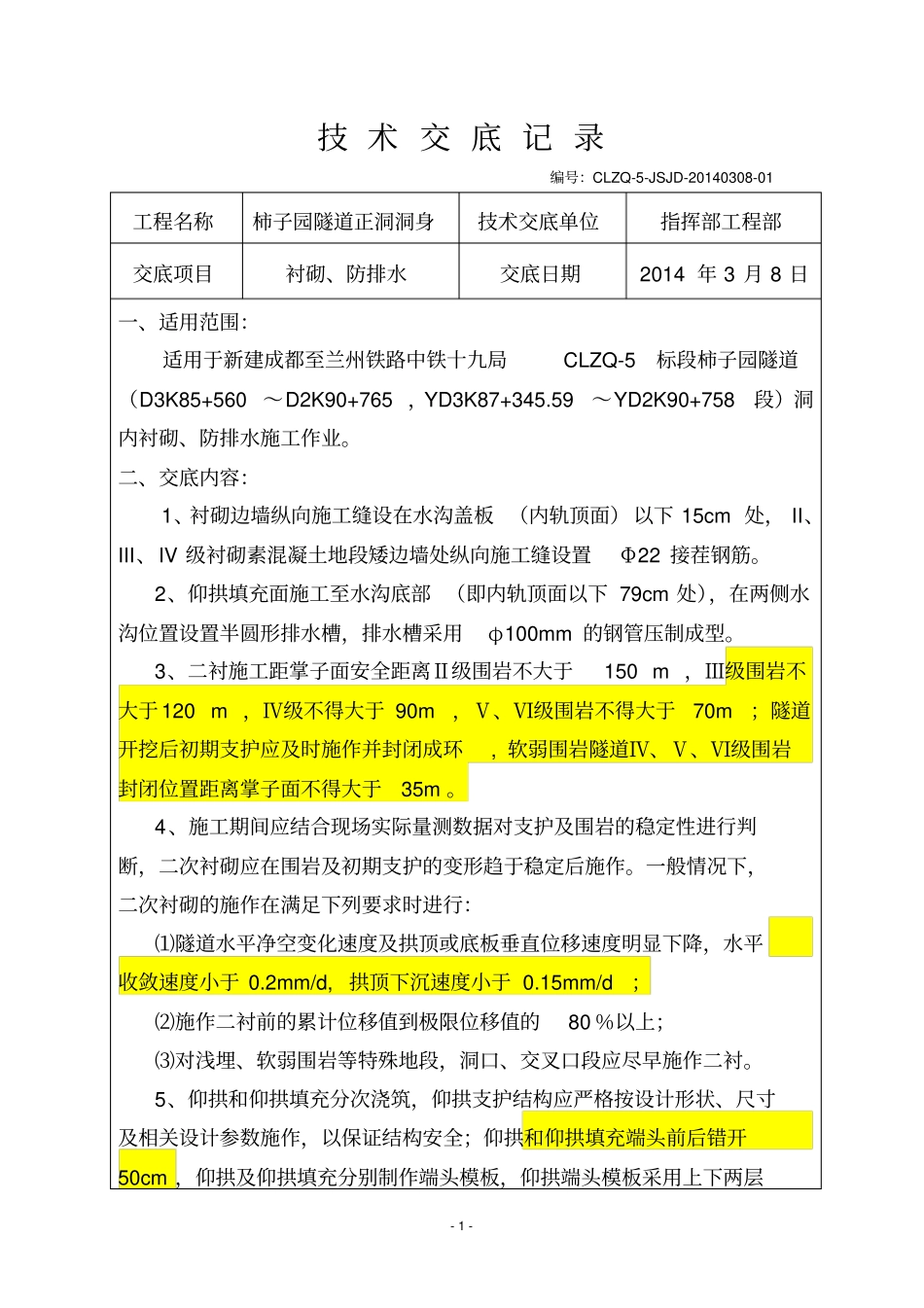

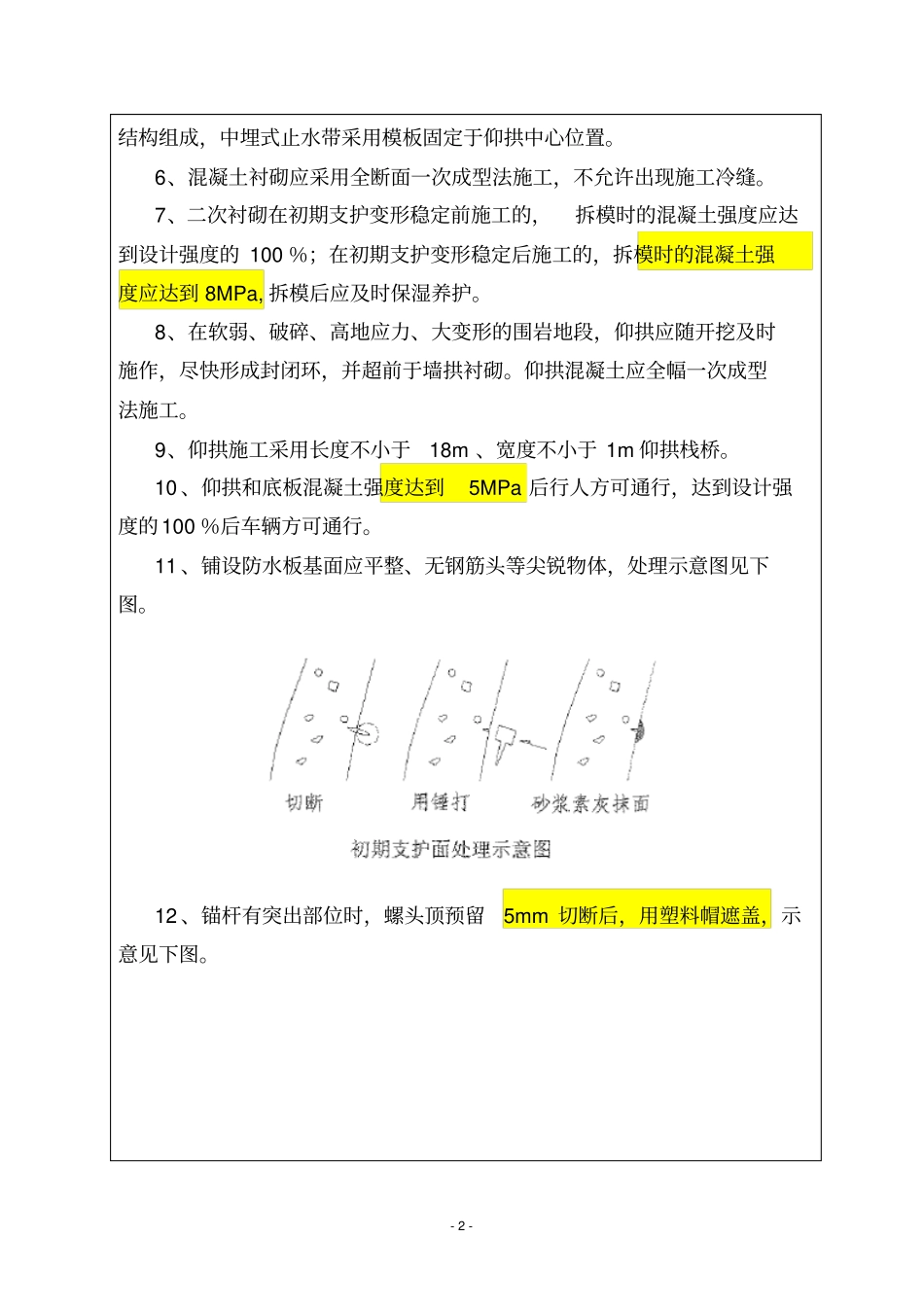

- 1 - 技 术 交 底 记 录编号：CLZQ-5-JSJD-20140308-01 工程名称柿子园隧道正洞洞身技术交底单位指挥部工程部交底项目衬砌、防排水交底日期2014 年 3 月 8 日一、适用范围：适用于新建成都至兰州铁路中铁十九局CLZQ-5标段柿子园隧道（D3K85+560 ～D2K90+765 ，YD3K87+345.59～YD2K90+758段）洞内衬砌、防排水施工作业。二、交底内容：1、衬砌边墙纵向施工缝设在水沟盖板 （内轨顶面）以下 15cm 处， II、III、IV 级衬砌素混凝土地段矮边墙处纵向施工缝设置Φ22 接茬钢筋。2、仰拱填充面施工至水沟底部 （即内轨顶面以下 79cm 处），在两侧水沟位置设置半圆形排水槽，排水槽采用φ100mm 的钢管压制成型。3、二衬施工距掌子面安全距离Ⅱ级围岩不大于150 m ，Ⅲ级围岩不大于120 m ，Ⅳ级不得大于 90m ，Ⅴ、Ⅵ级围岩不得大于70m ；隧道开挖后初期支护应及时施作并封闭成环, 软弱围岩隧道Ⅳ、Ⅴ、Ⅵ级围岩封闭位置距离掌子面不得大于35m 。4、施工期间应结合现场实际量测数据对支护及围岩的稳定性进行判断，二次衬砌应在围岩及初期支护的变形趋于稳定后施作。一般情况下，二次衬砌的施作在满足下列要求时进行：⑴隧道水平净空变化速度及拱顶或底板垂直位移速度明显下降，水平收敛速度小于 0.2mm/d, 拱顶下沉速度小于 0.15mm/d；⑵施作二衬前的累计位移值到极限位移值的80 ％以上；⑶对浅埋、软弱围岩等特殊地段，洞口、交叉口段应尽早施作二衬。5、仰拱和仰拱填充分次浇筑，仰拱支护结构应严格按设计形状、尺寸及相关设计参数施作，以保证结构安全；仰拱和仰拱填充端头前后错开50cm ，仰拱及仰拱填充分别制作端头模板，仰拱端头模板采用上下两层- 2 - 结构组成，中埋式止水带采用模板固定于仰拱中心位置。6、混凝土衬砌应采用全断面一次成型法施工，不允许出现施工冷缝。7、二次衬砌在初期支护变形稳定前施工的，拆模时的混凝土强度应达到设计强度的 100 ％；在初期支护变形稳定后施工的，拆模时的混凝土强度应达到 8MPa, 拆模后应及时保湿养护。8、在软弱、破碎、高地应力、大变形的围岩地段，仰拱应随开挖及时施作，尽快形成封闭环，并超前于墙拱衬砌。仰拱混凝土应全幅一次成型法施工。9、仰拱施工采用长度不小于18m 、宽度不小于 1m 仰拱栈桥。10 、仰拱和底板混凝土强度达到5MPa 后行人方可通行，达到设计强度的100 ％后车辆方可通行。11 、铺设防水板基面应平整、无钢筋头等尖锐物体，处...
