框架剪力墙结构中剪力墙设计及实例分析VIP免费

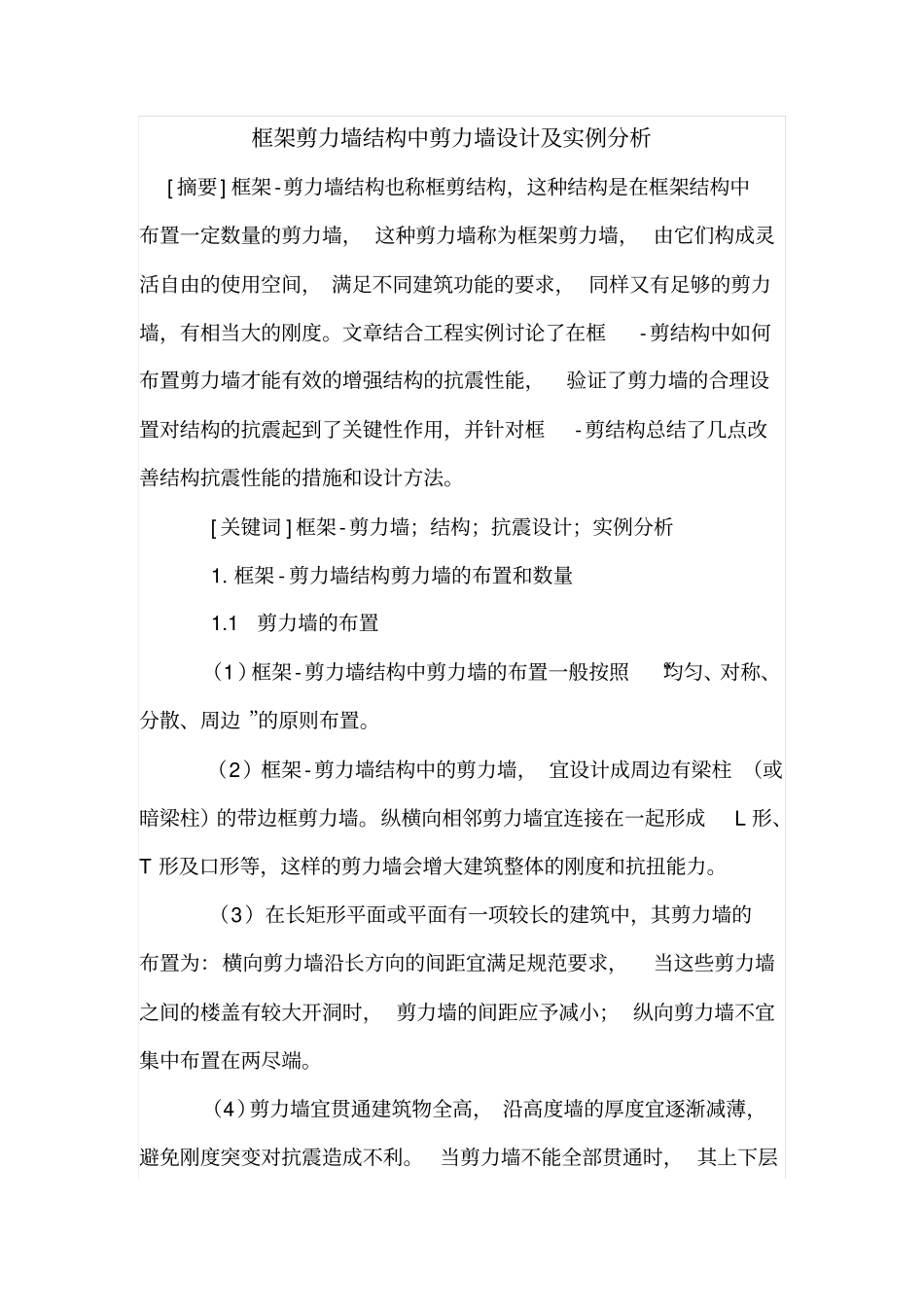

框架剪力墙结构中剪力墙设计及实例分析[ 摘要] 框架-剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的剪力墙， 这种剪力墙称为框架剪力墙， 由它们构成灵活自由的使用空间， 满足不同建筑功能的要求， 同样又有足够的剪力墙，有相当大的刚度。文章结合工程实例讨论了在框-剪结构中如何布置剪力墙才能有效的增强结构的抗震性能，验证了剪力墙的合理设置对结构的抗震起到了关键性作用，并针对框-剪结构总结了几点改善结构抗震性能的措施和设计方法。[ 关键词 ] 框架-剪力墙；结构；抗震设计；实例分析1. 框架 - 剪力墙结构剪力墙的布置和数量1.1 剪力墙的布置（1 ）框架-剪力墙结构中剪力墙的布置一般按照“均匀、对称、分散、周边 ”的原则布置。（2）框架-剪力墙结构中的剪力墙， 宜设计成周边有梁柱 （或暗梁柱）的带边框剪力墙。纵横向相邻剪力墙宜连接在一起形成L 形、T 形及口形等，这样的剪力墙会增大建筑整体的刚度和抗扭能力。（3）在长矩形平面或平面有一项较长的建筑中，其剪力墙的布置为：横向剪力墙沿长方向的间距宜满足规范要求，当这些剪力墙之间的楼盖有较大开洞时， 剪力墙的间距应予减小； 纵向剪力墙不宜集中布置在两尽端。（4）剪力墙宜贯通建筑物全高， 沿高度墙的厚度宜逐渐减薄，避免刚度突变对抗震造成不利。当剪力墙不能全部贯通时， 其上下层刚度的减弱不宜大于30% ，在刚度突变的楼层板应按转换层楼板的要求加强构造措施。1.2 剪力墙合理数量的确定剪力墙的合理数量按许可位移决定，按高层建筑规范中一般装修材料，框架 -剪力墙结构顶点位移与高之比u/H 不宜大于 1/700 装修要求较高时u/H 不宜超过 1/850 ，在满足这个要求的前提下增减剪力墙的数量。用结构自振周期也可校核剪力墙布置数量，结构自振周期的合理范围大致为但此种方法在一定范围内不适用，因为从地震作用本身来分析剪力墙结构刚度小，地震作用小，位移限制较易满足，但这种结构在工程上有可能不很合理，结构的自振周期有可能不在合理范围内。可依据实际工程中的剪力墙数量作为剪力墙布置的参考，用底层结构截面积（包括剪力墙 Aw 和框架柱截面积 Ac）与楼面面积 Af 之比（Aw+Ac ）/Af 来估算剪力墙数量或用剪力墙面积Aw 与楼面面积 Af之比来估算框架柱Ac（见表 1）。一般，多设剪力墙对抗震是有利的。但是，剪力墙超过了必要的限度，是不经济的。剪力墙太多，虽然有较强的抗震能力，但由于刚度太...
