桥架电缆敷设安装施工方案VIP免费

桥架电缆敷设安装施工方案_第1页
1/12

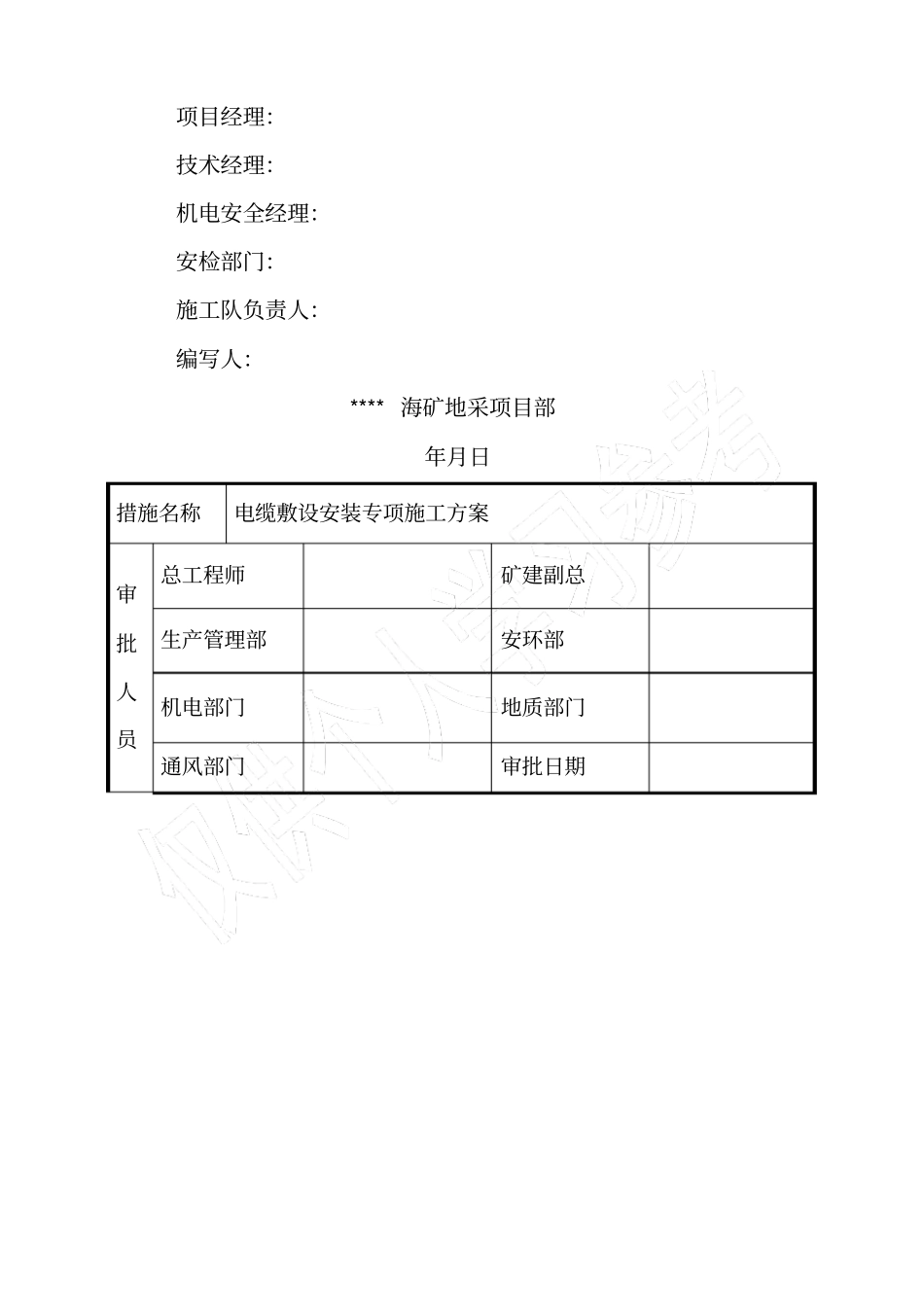

桥架电缆敷设安装施工方案_第2页
2/12

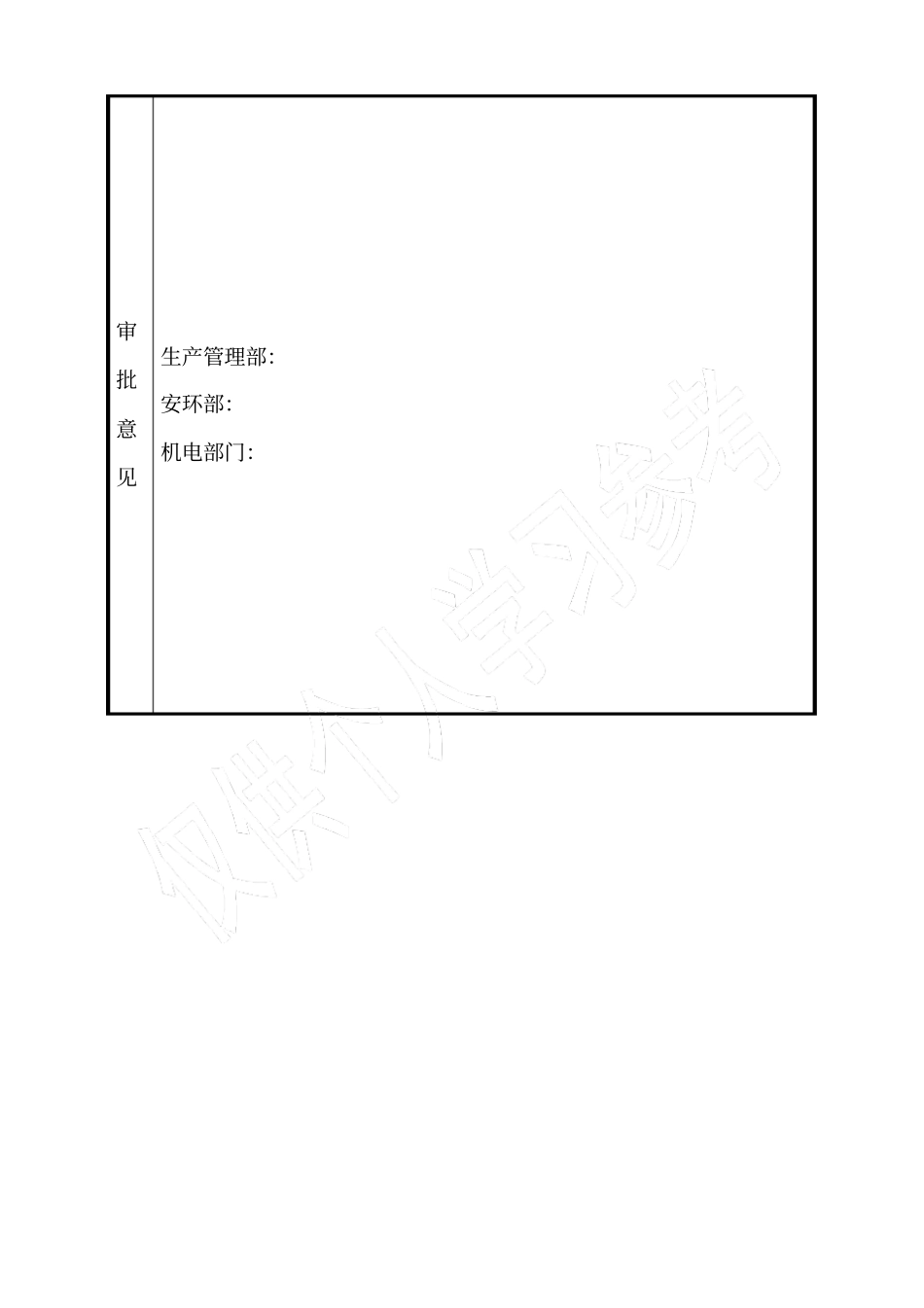

桥架电缆敷设安装施工方案_第3页
3/12
专项施工方案报表工程名称: *****工程副井工业场地外线电缆敷设安装施工方案致:**** 有限公司**** 地采指挥部我方根据施工合同的有关规定完成了***** 工程副井工业场地外线电缆敷设安装施工方案 的编制,并经我单位上级技术负责人审查批准,请予以审核附:*****工程副井工业场地外线电缆敷设安装专项施工方案施工单位(章)项目经理日期监理单位审核意见:项目监理机构(章)专业总监理工程师日期建设单位审核意见:建设单位(章)建设单位代表日期**** 工程副井工业场地外线电缆敷设安装专项施工方案项目经理:技术经理:机电安全经理:安检部门:施工队负责人:编写人:**** 海矿地采项目部年月日措施名称电缆敷设安装专项施工方案审批人员总工程师矿建副总生产管理部安环部机电部门地质部门通风部门审批日期审批意见生产管理部:安环部:机电部门:审批意见地质部门:通风部门:矿建副总:总工程师:**** 工程副井工业场地外线电缆敷设专项措施编制:审核:批准:日期:**** 工程副井工业场地外线电缆敷设安装专项方案一、工程概况***** 工程副井工业场地外线电缆敷设施工预计工期为45 天,其中施工准备为5 天,施工期为 40 天,具体正式施工日期视我方与土建的工程交接而定。电缆敷设为桥架敷设,起点为矿方动力厂新建110KV变电所,途经 76 个支架(其中 13 个转弯, 5 个站桥)至进风井,总长约800 米。由于电缆敷设施工敷设工程量大、施工环境复杂。为保证工程安全顺利进行,确保工程质量及工程进度,特编制该专项施工方案。该工程预计工程所需敷设的电缆明细如下表所示。编号电缆型号数量起点终点1 YJV42-6/63 ×240 10 根新建 110KV变电所进风井( -360 )2 YJV-6/63 ×240 4 根新建 110KV变电所2#主井3 YJV-6/63 ×240 8 根新建 110KV变电所地表高压配电室4 YJV42-6/63 ×185 2 根新建 110KV变电所副井( -120 )5 YJV-6/63 ×150 2 根新建 110KV变电所(一段母联、二段母联各一根)1#主井6 YJV-6/63 ×120 2 根新建 110KV变电所(一段1#主井二、编制依据2.1 中冶北方工程技术有限公司编制的电气图纸2.2 电气装置安装工程电缆线路施工及验收规范(GB50168-2006)2.3 电气装置安装工程接地装置施工及验收规范(GB50169-2006)2.4 《电气工程作业安全施工规范》JBJ80-91 三、施工准备1、技术准备(1)机电技术人员根据施工图要求和技术要求以书面的形式向施工人员进行技术交...
