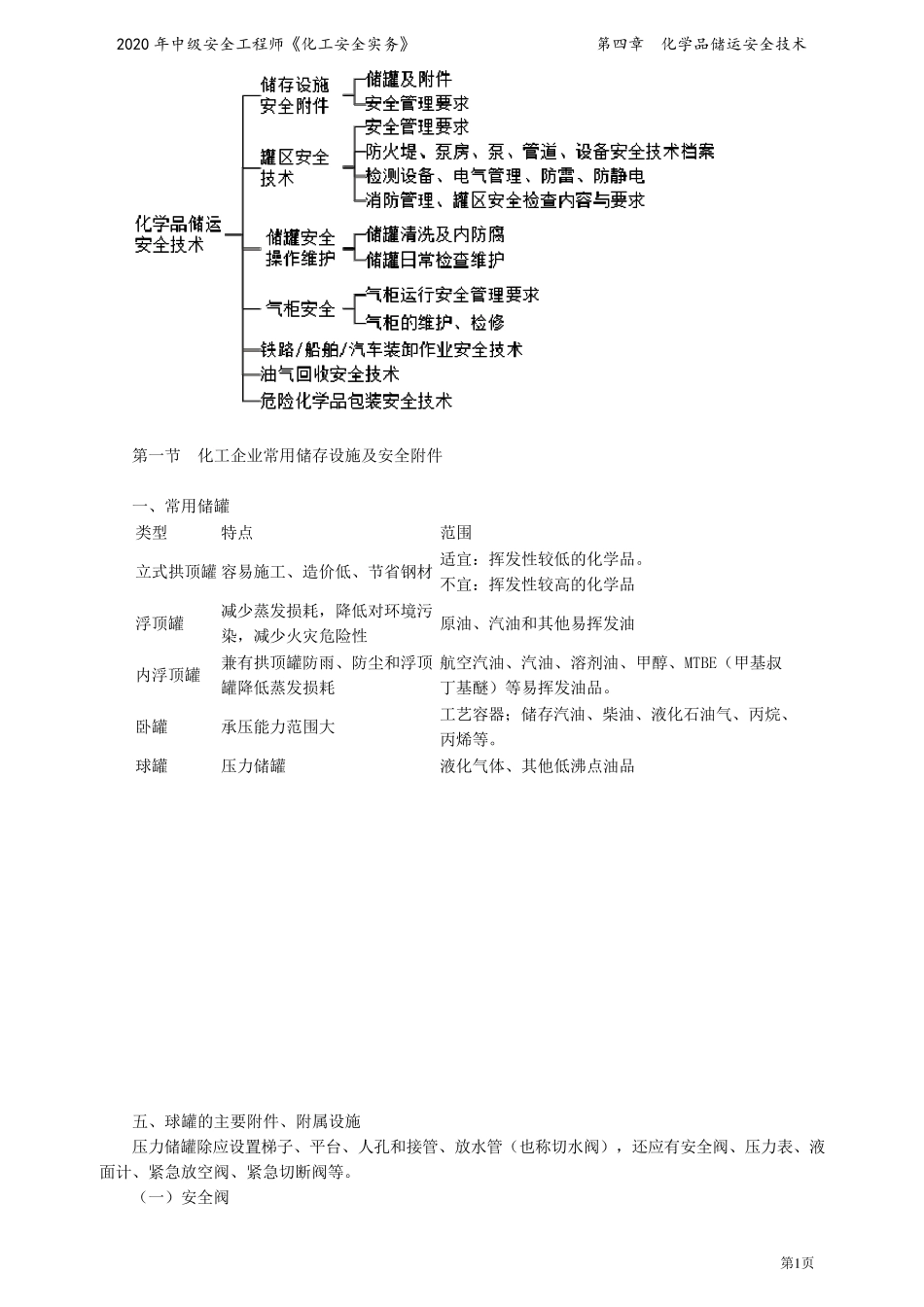

2020 年中级安全工程师《化工安全实务》 第四章 化学品储运安全技术 第1页 第一节 化工企业常用储存设施及安全附件 一、常用储罐 类型 特点 范围 立式拱顶罐 容易施工、造价低、节省钢材 适宜：挥发性较低的化学品。 不宜：挥发性较高的化学品 浮顶罐 减少蒸发损耗，降低对环境污染，减少火灾危险性 原油、汽油和其他易挥发油 内浮顶罐 兼有拱顶罐防雨、防尘和浮顶罐降低蒸发损耗 航空汽油、汽油、溶剂油、甲醇、MTBE（甲基叔丁基醚）等易挥发油品。 卧罐 承压能力范围大 工艺容器；储存汽油、柴油、液化石油气、丙烷、丙烯等。 球罐 压力储罐 液化气体、其他低沸点油品 五、球罐的主要附件、附属设施 压力储罐除应设置梯子、平台、人孔和接管、放水管（也称切水阀），还应有安全阀、压力表、液面计、紧急放空阀、紧急切断阀等。 （一）安全阀 2020 年中级安全工程师《化工安全实务》 第四章 化学品储运安全技术 第2页 球罐一般设两个安全阀，每个都能满足事故状态下最大释放量的要求。 安全阀应垂直安装，并应装在球罐顶部的气相空间部分，或装设在与球罐气相空间相连的管道上。 安全阀前后均应设手动全通径切断阀，切断阀口径不应小于安全阀出、入口口径，阀门要保持全开状态并加铅封或锁定。 安全阀排放口原则上应接到火炬系统，当受条件限制时，可直接排入大气。 安全阀的定压值不能大于球罐的设计压力。 （二）压力表 球罐使用的压力表，必须与罐内储存介质相适应，其精度等级不应低于1.5 级，压力表盘刻度极限值应为最高工作压力的1.5～3.0 倍，表盘直径不应小于100mm。 球罐使用的压力表首次安装使用前应进行校验，之后每半年校验一次，在刻度盘上应标注出最高工作压力的红线以及下次校验日期，校验合格的压力表应加铅封固定。 球罐的压力表应安装在便于观察的位置；每个球罐至少应安装两个压力表，其中一个应安装在球罐顶部。 （三）液面计 球罐的液面计应根据储存介质、最高工作压力和 温 度正 确 选 用。液面计在安装使用前，应进行1.25～1.5 倍液面计公 称 压力的液压试 验。 液面计应安装于便于观察的位置，液面计上最高和 最低安全液位应作出明 显 标示 。 当液面计出现 下列 情 况 时，应停 止 使用并进行维 修 或处 理 ： （1）超 过 检 验周 期。 （2）玻 璃 板 （管）上有 裂 纹 、破 碎 。 （3）阀件坏 死 。 （4）指 示 不清 或...
