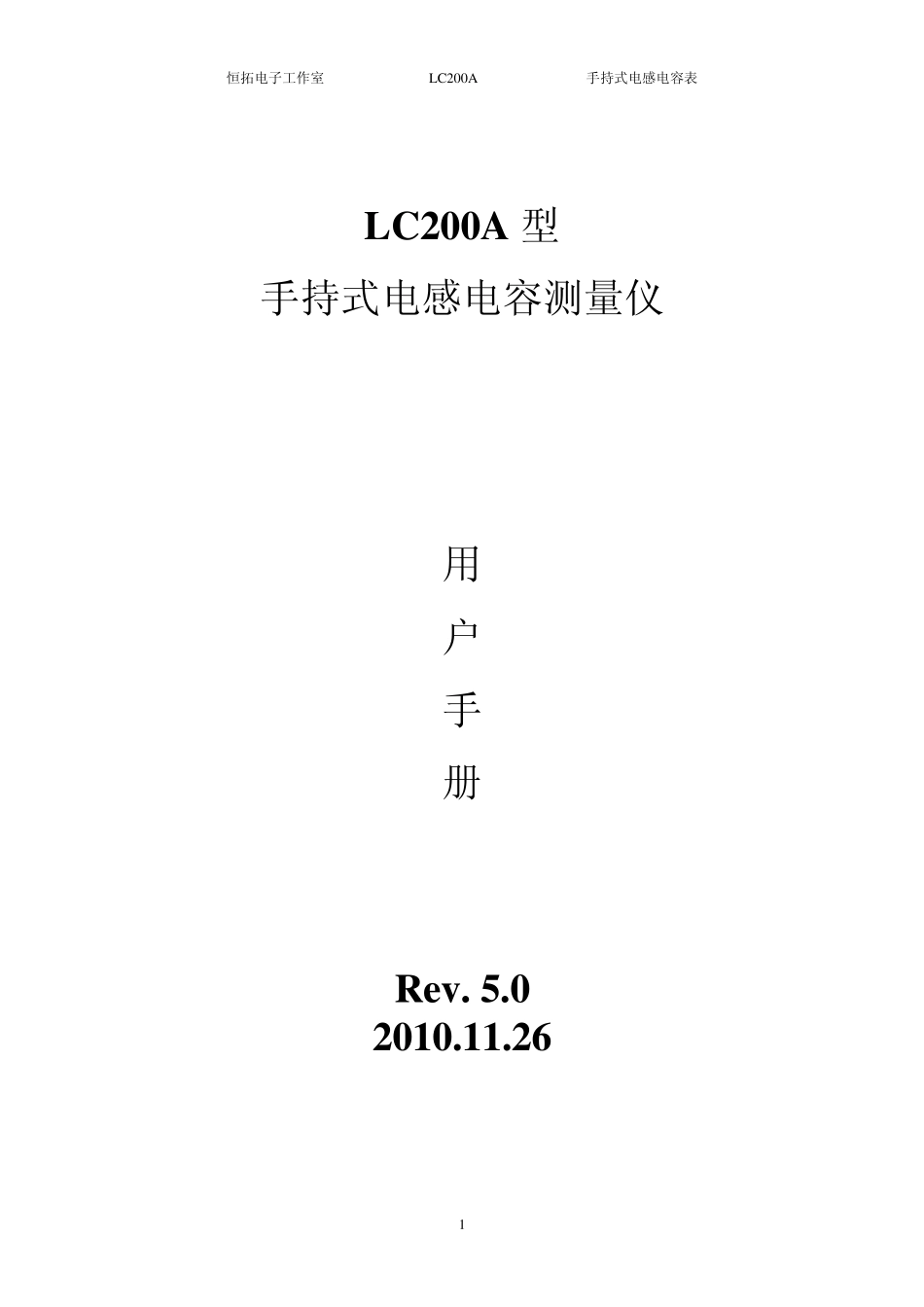

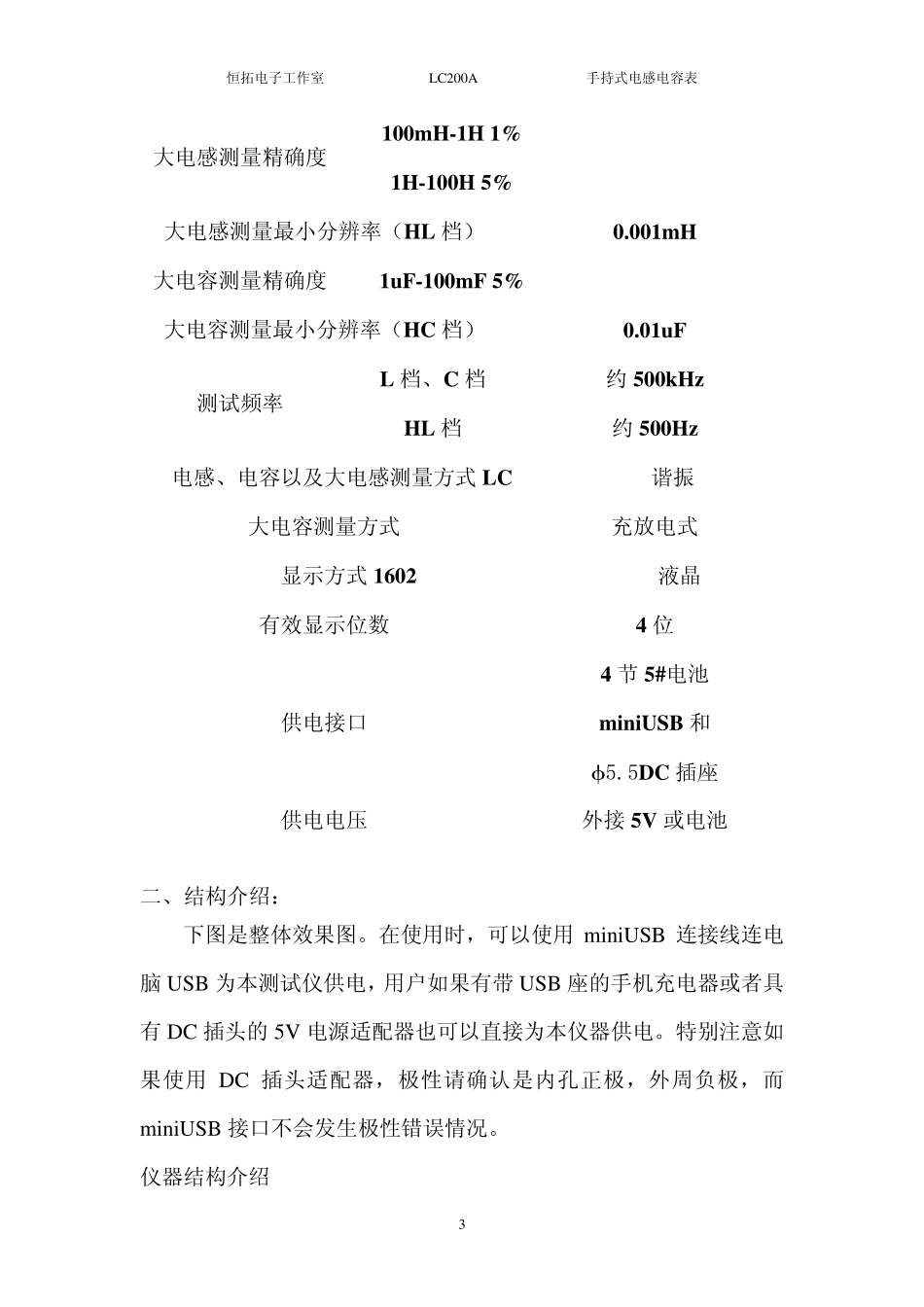

恒拓电子工作室 LC200A手持式电感电容表 1 LC200A 型 手持式电感电容测量仪 用 户 手 册 Rev. 5.0 2010.11.26 恒拓电子工作室 LC200A手持式电感电容表 2 从事电子开发的工程师经常需要测量电感与电容，而市场上卖的电感电容表价格较高，并且测量小电感和小电容误差较大，本仪表基于LC 谐振原理，加入高速微控制器的精密测量计算，能够测量1uH以下电感和小于1pF 的小电容，这个也是该仪表的最大特色，特别适合于微波制作和开关电源变压器、滤波电感的测量等。 LC200A 电感电容表具有四个测量档位: 1. C 档… … ..电容(0.01pF-10uF) 2. L 档… … ..电感(0.001uH-100mH) 3. HL 档… … 大电感(0.001mH-100H) 4. HC 档… … 大电容档(1uF-100mF)， 所有档位都是自动量程的，使用非常方便。这样一来，LC200A无论从测量范围还是测量精密度等方面能够完全取代市场上的任何一种电感电容测试仪器，性能参数直逼数字电桥，是一款性价比极高的仪表，同时该仪表又具有电池供电、USB 接口供电和DC5V 直流电源供电三种供电方式，极大的方便了用户在不同场合的使用。电池供电采用价格低廉的4 节5#电池，如果使用碱性电池，则连续使用时间经测试大于60 小时，而且具有智能5 分钟自动断电，也就是本仪器能够分析用户是否在使用机 器，如果空 闲 5 分钟则会 自动关断电源，具体 使用说 明 如下： 一、 技 术 指 标 ： 项 目 参数 0.01pF-1pF 5% 1pF-1uF 1% 电容测量精确 度 1uF-10uF 5% 电容测量最小分辨 率 （ C 档） 0.01pF 0.001uH-1uH 5% 电感测量精确 度 1uH-100mH 1% 电感测量最小分辨 率 （ L 档） 0.001uH 恒拓电子工作室 LC200A手持式电感电容表 3100mH-1H 1% 大电感测量精确度 1H-100H 5% 大电感测量最小分辨率（HL 档） 0.001mH 大电容测量精确度 1uF-100mF 5% 大电容测量最小分辨率（HC 档） 0.01uF L 档、C 档 约 500kHz 测试频率 HL 档 约 500Hz 电感、电容以及大电感测量方式 LC谐振 大电容测量方式 充放电式 显示方式 1602液晶 有效显示位数 4 位 供电接口 4 节 5#电池 miniUSB 和 φ5.5DC 插座 供电电压 外接 5V 或电池 二、结构介绍： 下图是整体效果图。在使用时，可以使用 miniUSB 连接线连电脑 USB 为本测试仪供电，用户如果有带 USB 座的手机充电器或者具有 DC 插头的 5V 电源适配器...
