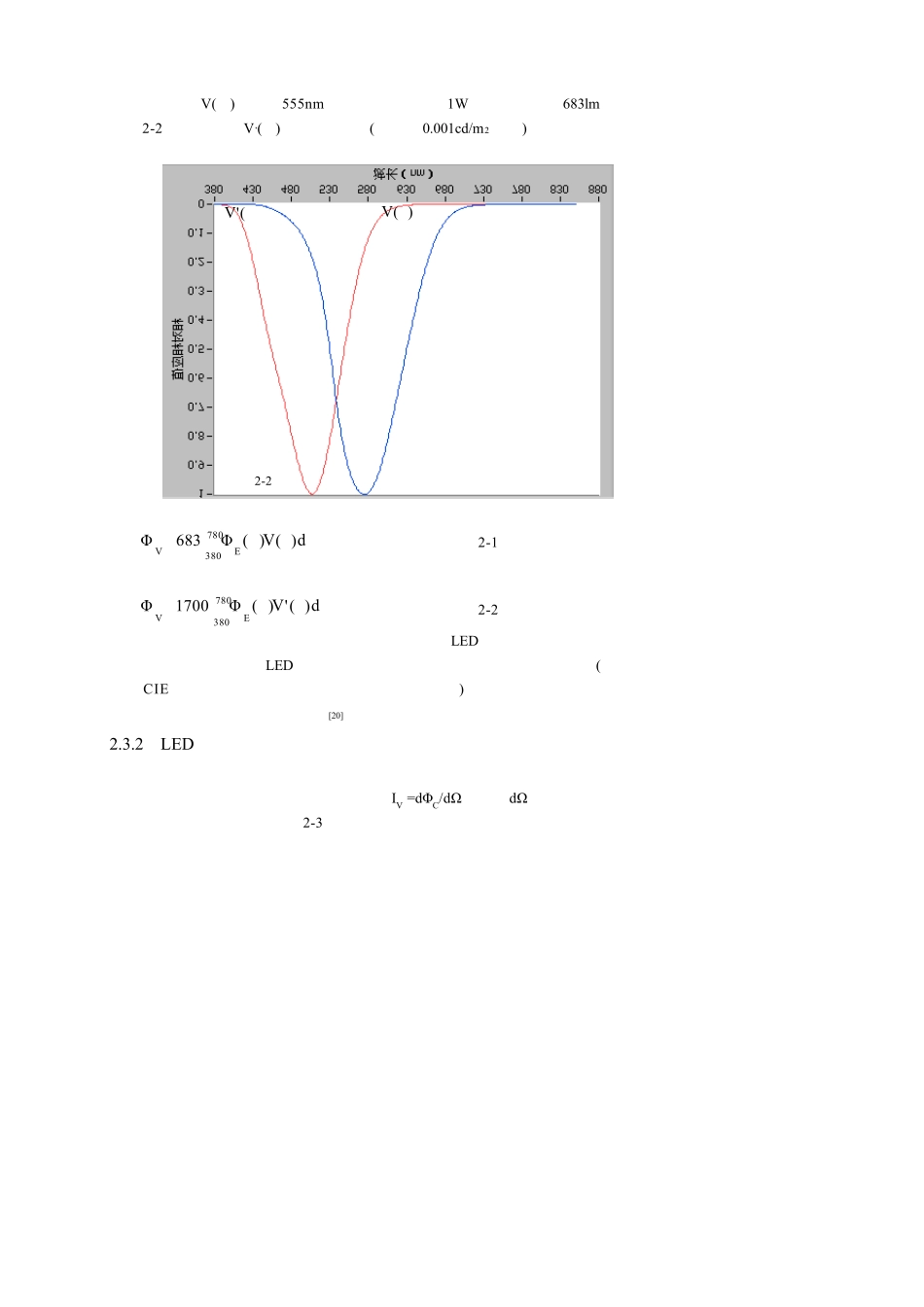

LED 光电参数定义及其详解2.1LED发光原理LED 的实质性结构是半导体 PN 结，核心部分由 P 型半导体和 N 型半导体组成的晶片，在 P 型半导体和 N 型半导体之间有一个过渡层，称为 PN 结。其发光原理可以用 PN 结的能带结构来做解释。制作半导体发光二极管的半导体材料是重掺杂的，热平衡状态下的 N 区有很多迁移率很高的电子，P 区有较多的迁移率较低的空穴。在常态下及 PN 结阻挡层的限制，二者不能发生自然复合，而当给 PN 结加以正向电压时，由于外加电场方向与势垒区的自建电场方向相反，因此势垒高度降低，势垒区宽度变窄，破坏了 PN 结动态平衡，产生少数载流子的电注入[16]。空穴从 P 区注入 N 区，同样电子从 N 区注入到 P 区，注入的少数载流子将同该区的多数载流子复合，不断的将多余的能量以光的形式辐射出去。2.2可见光谱光是一定波长范围内的一种电磁辐射。电磁辐射的波长范围很广，最短的如宇宙射线，其波长只有千兆兆分之几米(10-14-10-15m)，最长的如交流电，其波长可达数千公里。在电磁辐射范围内，只有波长为 380nm 到 780nm 的电磁辐射能够引起人的视觉，这段波长叫做可见光谱，如图 2-1 所示。图 2-1电磁辐射波谱图 2-1 中所标数均以基本单位表示，即频率为赫兹(Hz)，波长为米(m)。由于使用上述单位时，波长的数值太大，有必要使用更小的单位来度量可见光谱的波长，由此采用了标准毫微米 (又称纳米，符号为 nm)，此处 1nm=10-9m。人眼能起视觉反映的最长和最短波长 780nm 和 380nm，它们分别处在光谱的红色端与紫色端。在电磁辐射范围内，还有紫外线、x 射线、γ射线以及红外线、无线电波等。可见光、紫外线和红外线是原子与分子的发光辐射，称为光学辐射。X 射线、γ射线等是激发原子内部的电子所产生的辐射，称为核子辐射。电振动产生的电磁辐射称为无线电波。对于人来说，能为眼睛感受并产生视觉的光学辐射称为可见辐射；不能为眼睛感受，也不产生视觉的光学辐射称为不可见辐射。因而，光学辐射可进一步分为可见辐射和不可见辐射。来自外界的可见辐射刺激人的视觉器官，在脑中产生光、颜色、形状等视觉印象，而获得对外界的认识。不可见辐射刺激眼睛时不能产生视觉，而作用在皮肤上有时会产生其它感觉，如紫外线产生疼痛感觉，红外线产生灼热感觉。严格地说，只有那种能够被眼睛感觉到的、并产生视觉现象的辐射才是可见辐射或可见光，简称光。本文所指的光也就是这个定义...
