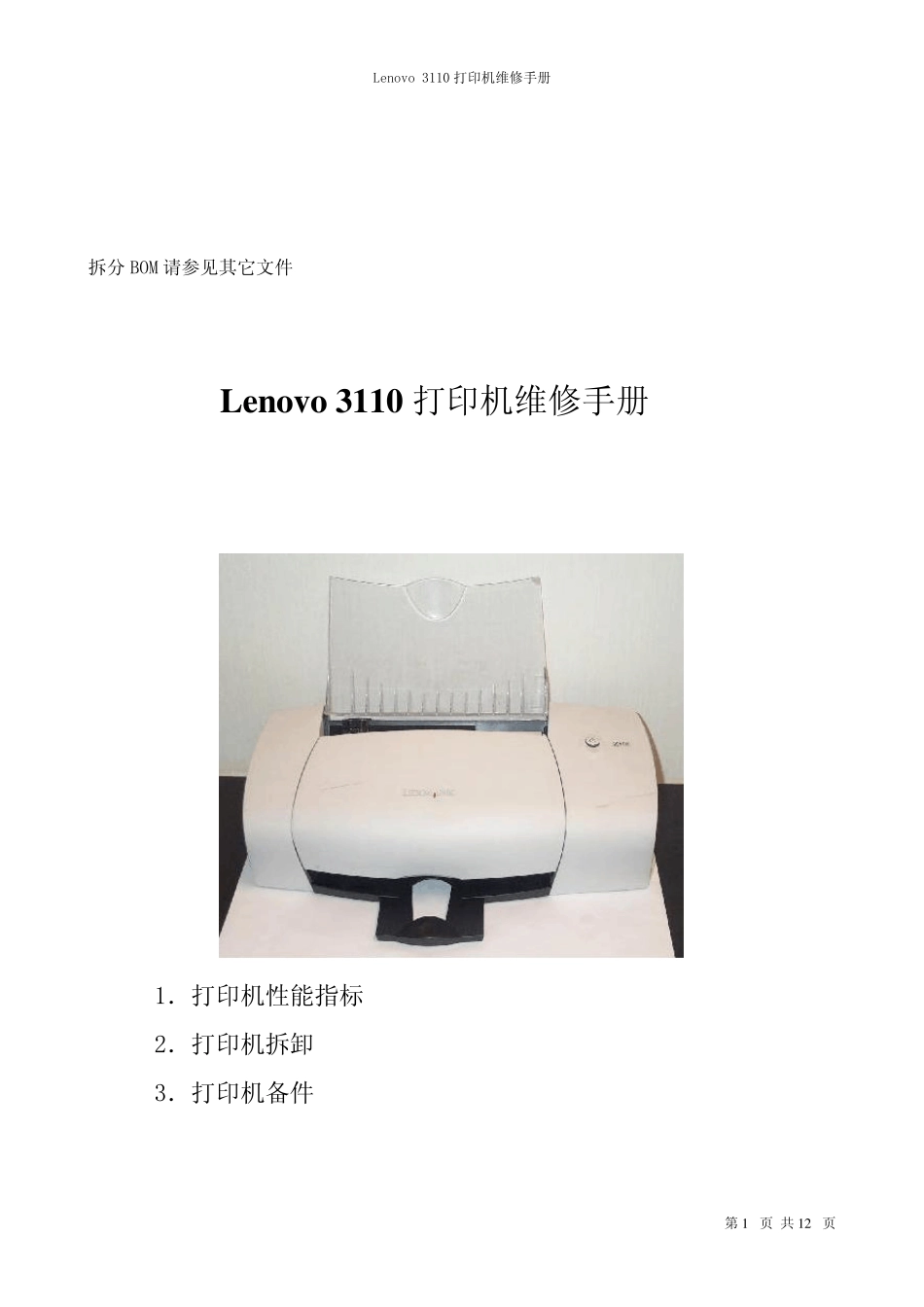

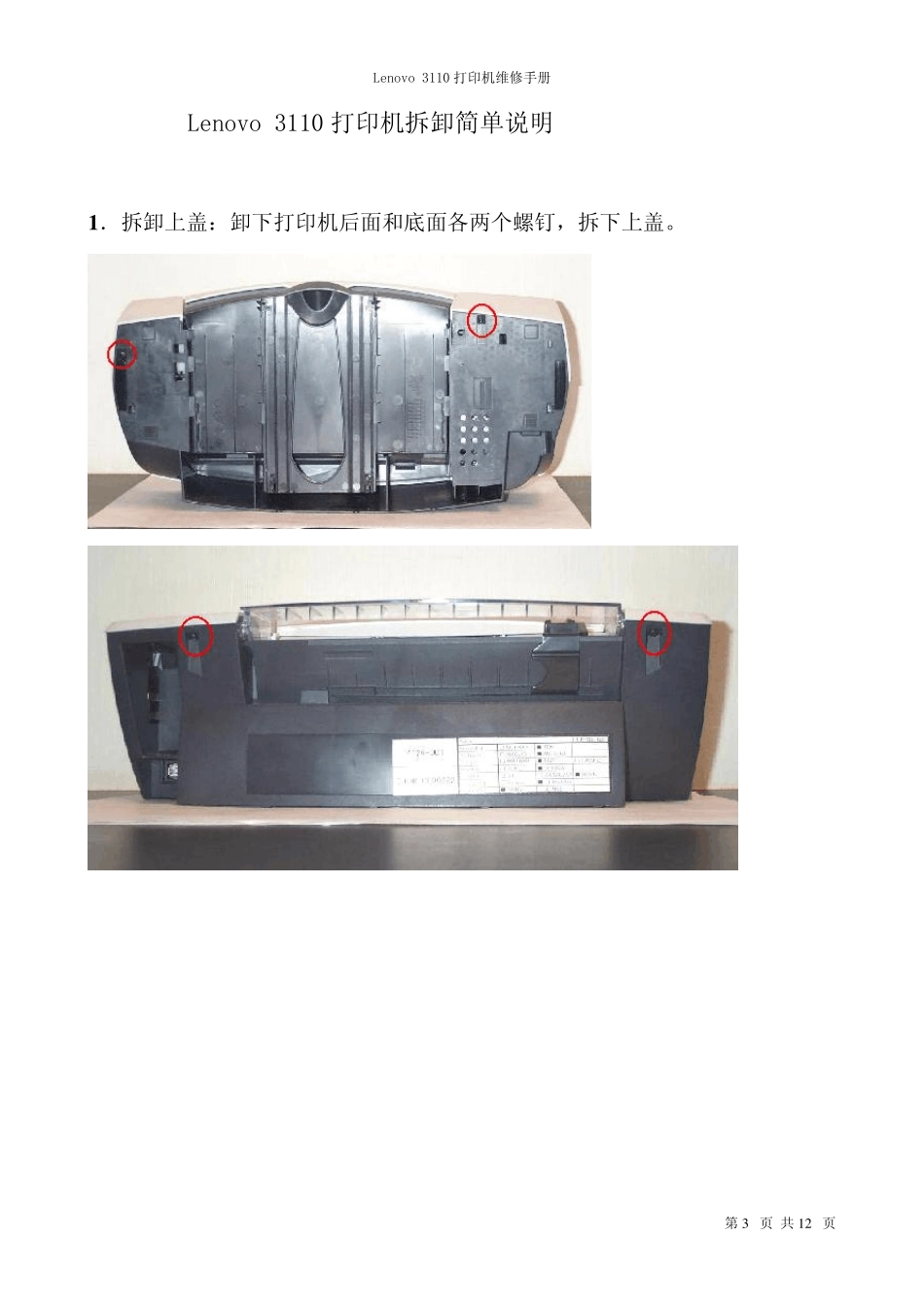

Lenovo 3110 打印机维修手册 拆分BOM 请参见其它文件 Lenovo 3110 打印机维修手册 1．打印机性能指标 2．打印机拆卸 3．打印机备件 第 1 页 共 1 2 页 Lenovo 3110 打印机维修手册 第 2 页 共 1 2 页 Lenovo 3110 打印机性能概述： 1 打印质量：4800x1200 dpi 2 打印速度：黑色 14ppm （A4 纸张，草稿方式） 彩色 8ppm （A4 纸张，草稿方式） 3 适用操作系统：Apple Mac OS 9.0.4 - 9.2.2 Apple Mac OS X Microsoft Windows XP Microsoft Windows Me Microsoft Windows 2000 Microsoft Windows 98 4 打印端口：USB 端口 5 使用墨盒：黑色墨盒 lc6001b 彩色墨盒 lc6002c（四色打印） 6 纸张容量：进纸 100 页 7 无忧精确送纸系统 Lenovo 3110 打印机维修手册 Lenovo 3110 打印机拆卸简单说明 1 ． 拆卸上盖：卸下打印机后面和底面各两个螺钉，拆下上盖。 第 3 页 共 1 2 页 Lenovo 3110 打印机维修手册 2 ． 拆卸机架：卸下机架上左右共5 个螺钉，拆下机架。 第 4 页 共 1 2 页 Lenovo 3110 打印机维修手册 3． 拆卸拖车：卸下导杆左右两侧的金属卡子，从拖车中的抽出导杆。卸下光栅条。从主板上拔下拖车电缆线。可卸下拖车。 4． 拆卸主板：卸下主板上的3 个螺钉，拔下马达和拖车的3 根连线，卸下主板。 第 5 页 共 1 2 页 Lenovo 3110 打印机维修手册 5． 拆卸搓纸轮：松开弹簧，卸下黑色的塑料卡片。可拿下搓纸轮。 6． 拆卸走纸马达：卸下走纸马达上的2 个螺钉，拔下马达在主板上的电缆线。卸下马达。 第 6 页 共 1 2 页 Lenovo 3110 打印机维修手册 7． 拆卸拖车马达：卸下走纸马达上的2 个螺钉，松开皮带，拔下马达在主板上的电缆线。卸下马达。 8． 拆卸清洁单元：松开弹簧，向右上方拉出清洁单元。 第 7 页 共 1 2 页 Lenovo 3110 打印机维修手册 Lenovo 3110 打印机备件附图说明： 1 打印机控制板（主板）：600Z001 2 打印头拖车（含电缆）：600Z002 第 8 页 共 1 2 页 Lenovo 3110 打印机维修手册 3 电源盒：600Z003 4 清洁单元：600Z004 第 9 页 共 1 2 页 Lenovo 3110 打印机维修手册 5 光栅条：600Z005 6 搓纸轮：600Z006 第 1 0 页 共 1 2 页 Lenovo 3110 打印机维修手册 7 底壳 （进纸托盘、出纸托盘、出纸棍、底座）：600Z007 8 机架（导杆、皮带、走纸马达、拖车马达、介质传感器）：600Z008 第 1 1 页 共 1 2 页 Lenovo 3110 打印机维修手册 9 上盖：600Z009 第 1 2 页 共 1 2 页
