Lenovo_G470拆机图示VIP免费

Lenovo_G470拆机图示_第1页
1/26
Lenovo_G470拆机图示_第2页
2/26
Lenovo_G470拆机图示_第3页
3/26

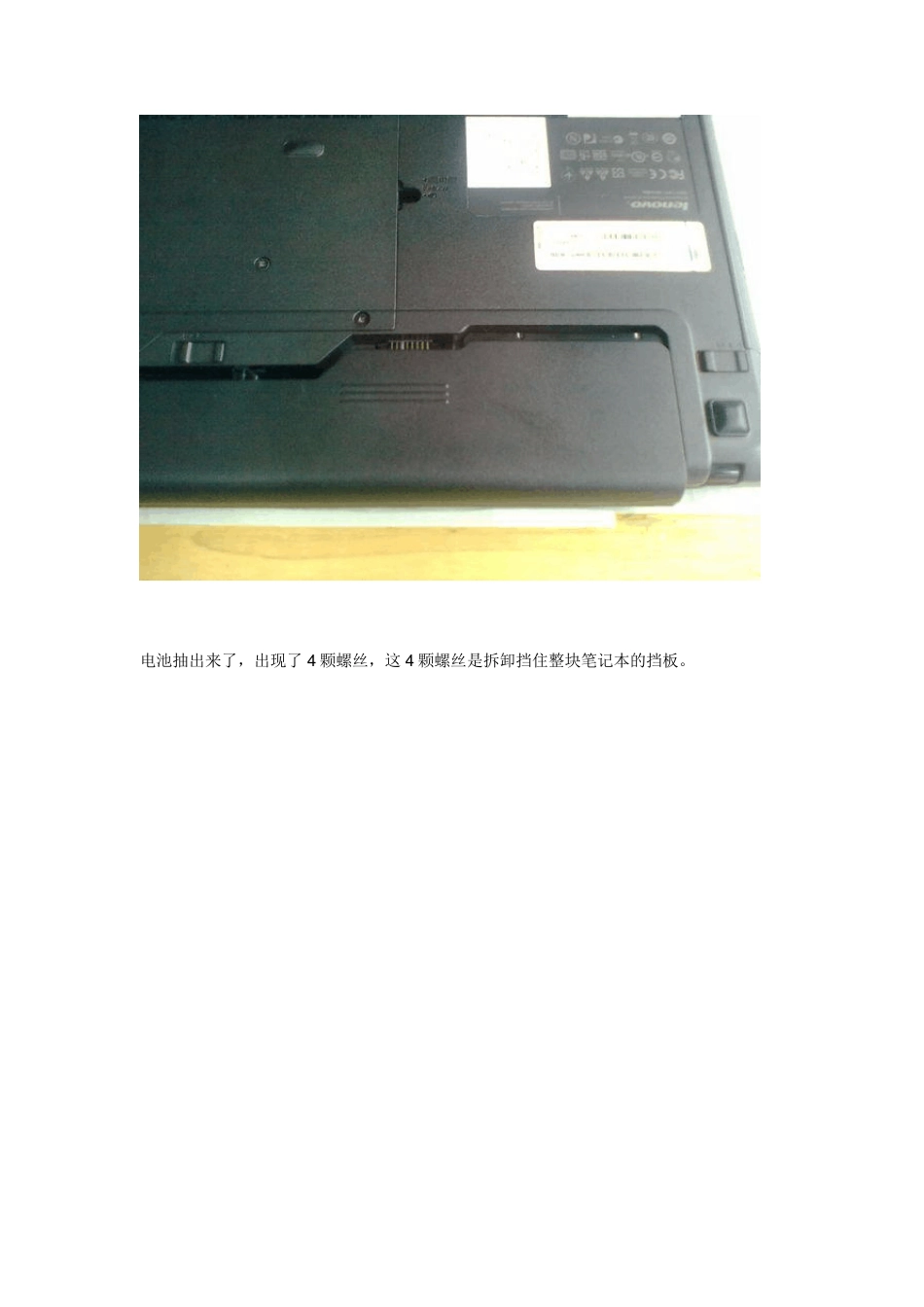

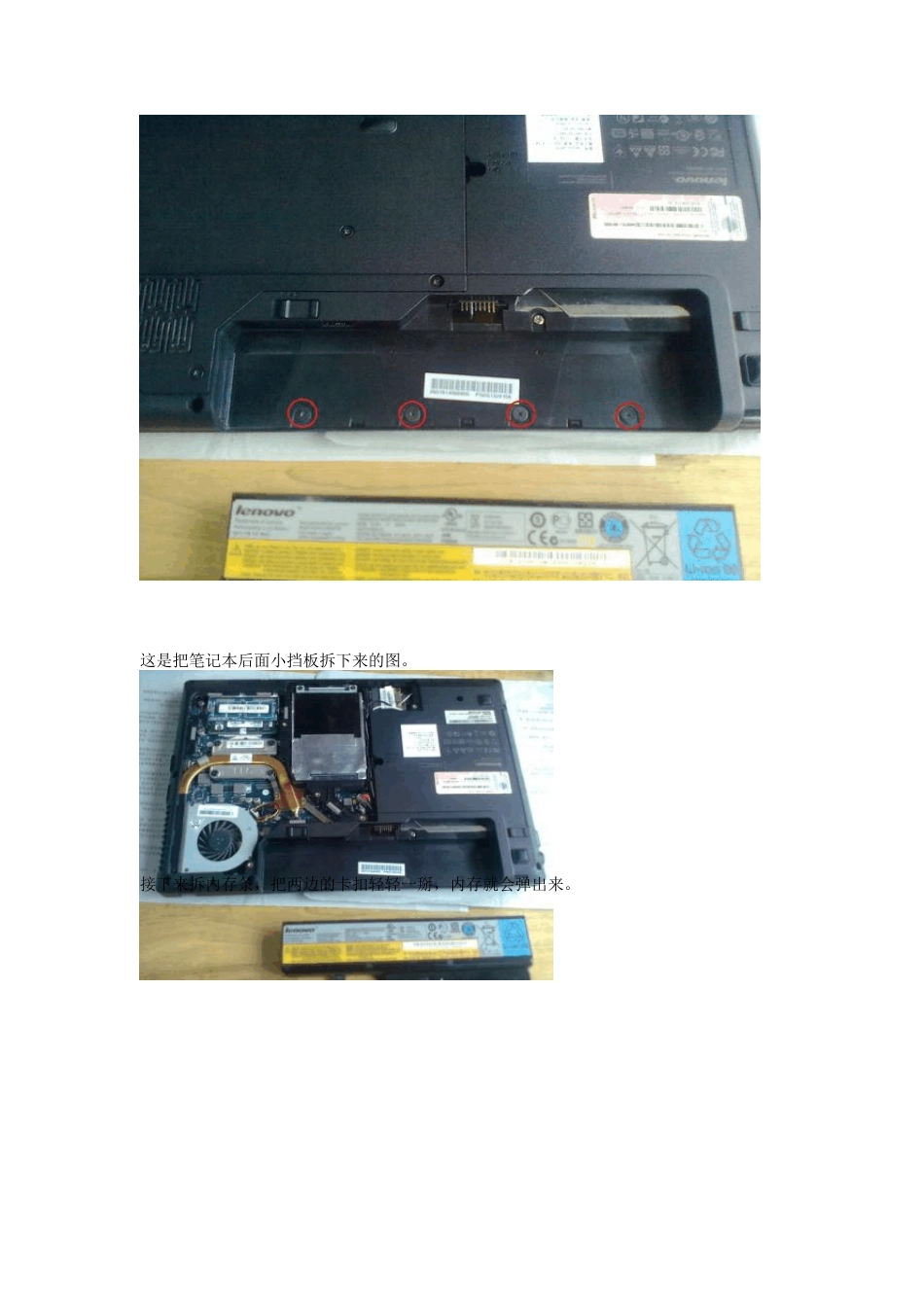

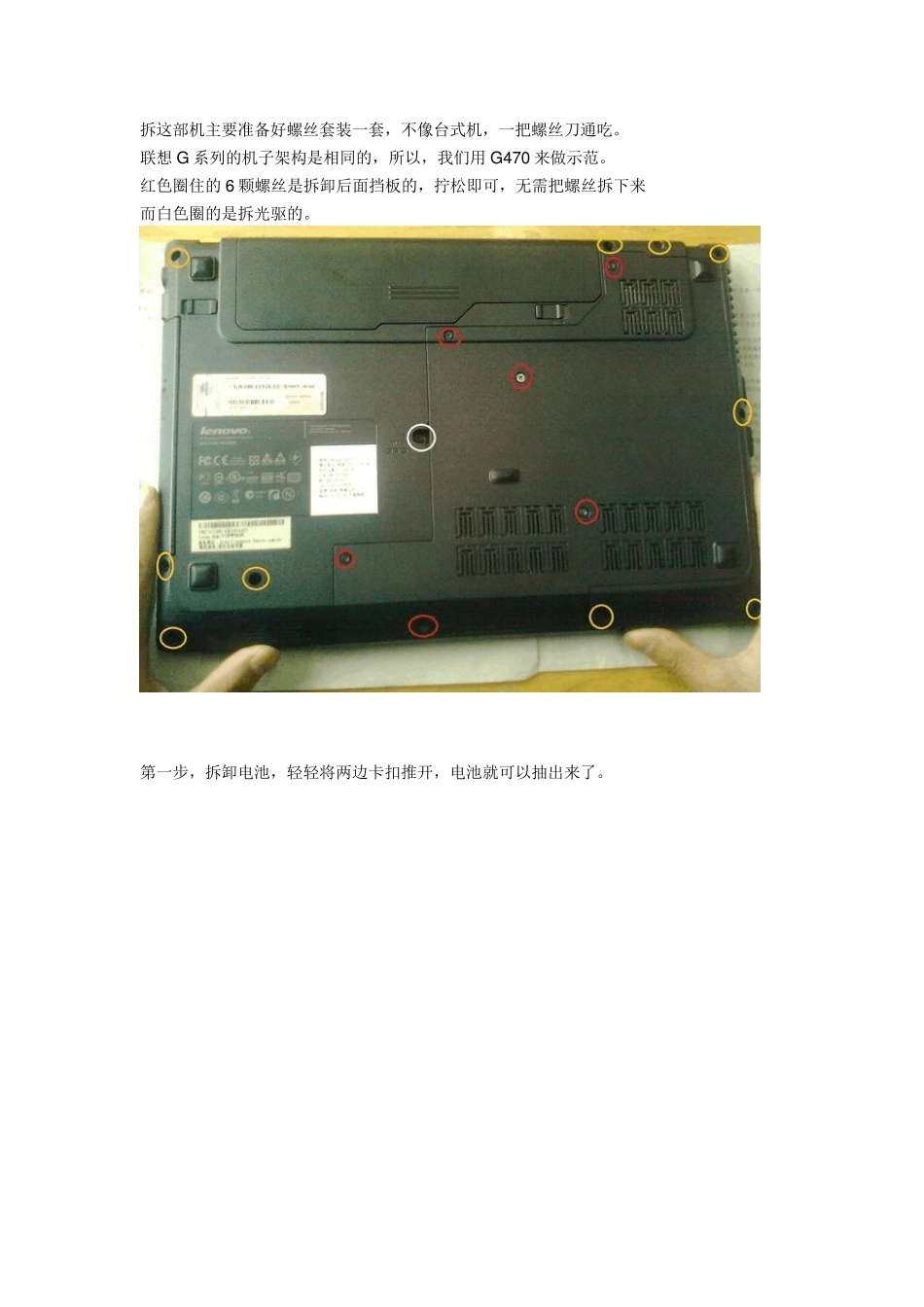

拆这部机主要准备好螺丝套装一套,不像台式机,一把螺丝刀通吃。 联想 G 系列的机子架构是相同的,所以,我们用 G 470 来做示范。 红色圈住的 6 颗螺丝是拆卸后面挡板的,拧松即可,无需把螺丝拆下来 而白色圈的是拆光驱的。 第一步,拆卸电池,轻轻将两边卡扣推开,电池就可以抽出来了。 电池抽出来了,出现了4 颗螺丝,这4 颗螺丝是拆卸挡住整块笔记本的挡板。 这是把笔记本后面小挡板拆下来的图。 接下来拆内存条,把两边的卡扣轻轻一掰,内存就会弹出来。 这是笔记本硬盘,拆卸需要把两颗螺丝拧掉。 螺丝拆后,就把硬盘轻轻向后推,硬盘就出来了。 这是硬盘,日立500G 的。 这里有两条线,需要注意的是,这种线拔的时候难拔,要千万小心。 这个是风扇,有3 颗螺丝,因像素太低,无法拍到螺丝。 这是散热模组,散热模组下面的就是CPU 了。 这是无线网卡,两端有螺丝和线,需要把螺丝卸下把两根线拔开才能拆下来。 这是拆光驱的螺丝,只有一颗,拆了之后就可以把光驱抽出来了。 抽出光驱 抽出光驱后,有2 颗螺丝,是拆卸大挡板的,需要注意到。 拆掉主板上的螺丝。 拆掉风扇。 拆开散热模组之后就能看到CPU。 散热模组和无线网卡。 继续拆卸主板上的螺丝。 把散热模组拆开后,这里有个螺丝,是固定CPU 的。 看它CPU,I3 的,真刺眼啊。 确定把螺丝打完之后,这里有块锡纸样的东西,推开就可把键盘推出来。 拆键盘,如果有撬板可以拿撬板把周围的卡扣撬开,一定要确认螺丝都打完了。 键盘打开后,需要把这个排线拔掉。 白色部分的是lenovo 易碎贴,下面有个螺丝,但是维修售后站知道这个被撕掉后,是不会帮你保修的,切记。 这两个是小排线,需要轻轻往后面拉,不能拔。 把周围螺丝打掉后,这就是整块主板了。 这里面有连接功放和音箱的线,需要拔的也拔了。不过要小心,很紧。 这是一整块被拆卸完毕的G 470 前挡板。 一桌子的狼藉。
