LGJ5095电杆种类及概况VIP免费

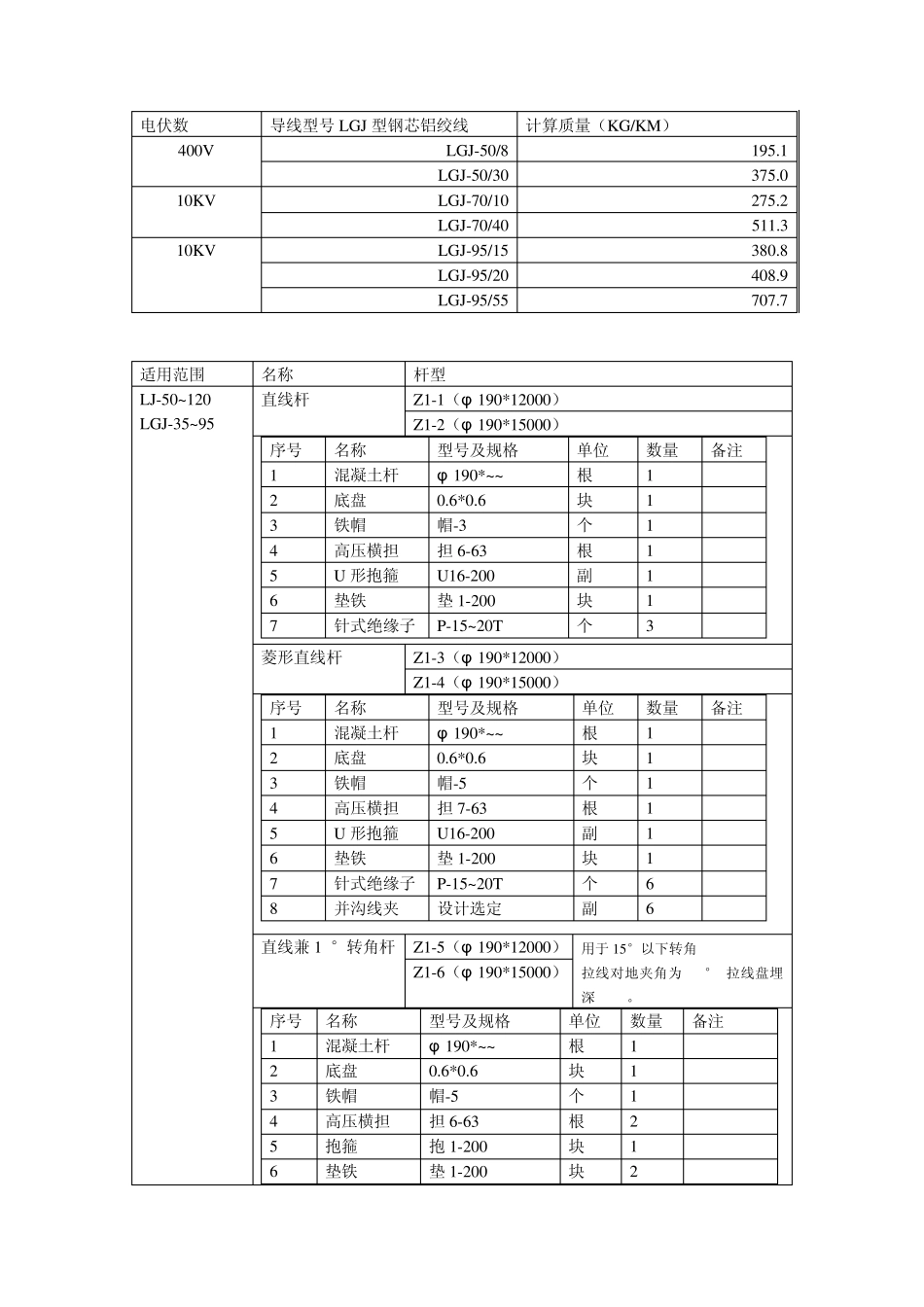

电伏数 导线型号LGJ 型钢芯铝绞线 计算质量（KG/KM） 400V LGJ-50/8 195.1 LGJ-50/30 375.0 10KV LGJ-70/10 275.2 LGJ-70/40 511.3 10KV LGJ-95/15 380.8 LGJ-95/20 408.9 LGJ-95/55 707.7 适用范围 名称 杆型 LJ-50~120 LGJ-35~95 直线杆 Z1-1（φ 190*12000） Z1-2（φ 190*15000） 序号 名称 型号及规格 单位 数量 备注 1 混凝土杆 φ 190*~~ 根 1 2 底盘 0.6*0.6 块 1 3 铁帽 帽-3 个 1 4 高压横担 担6-63 根 1 5 U 形抱箍 U16-200 副 1 6 垫铁 垫1-200 块 1 7 针式绝缘子 P-15~20T 个 3 菱形直线杆 Z1-3（φ 190*12000） Z1-4（φ 190*15000） 序号 名称 型号及规格 单位 数量 备注 1 混凝土杆 φ 190*~~ 根 1 2 底盘 0.6*0.6 块 1 3 铁帽 帽-5 个 1 4 高压横担 担7-63 根 1 5 U 形抱箍 U16-200 副 1 6 垫铁 垫1-200 块 1 7 针式绝缘子 P-15~20T 个 6 8 并沟线夹 设计选定 副 6 直线兼15°转角杆 Z1-5（φ 190*12000） 用于 15°以下转角 拉线对地夹角为 60°,拉线盘埋深 1.6m。 Z1-6（φ 190*15000） 序号 名称 型号及规格 单位 数量 备注 1 混凝土杆 φ 190*~~ 根 1 2 底盘 0.6*0.6 块 1 3 铁帽 帽-5 个 1 4 高压横担 担6-63 根 2 5 抱箍 抱1-200 块 1 6 垫铁 垫1-200 块 2 7 螺栓 M16*300 副 4 1 母1 垫 8 拉线板 -60*10 副 1 9 楔形线夹 NX-1 副 1 10 拉线 GJ-35 根 1 3.6kg/5.0kg 11 UT 型线夹 NUT-1 副 1 12 拉线棒 φ 16*2500 根 1 13 U 型挂环 U-16 副 1 14 拉线盘 0.3*0.6 块 1 15 针式绝缘子 P-15~20T 个 6 水平排列直线杆 Z1-7 序号 名称 型号及规格 单位 数量 备注 1 混凝土杆 φ 190*10000 根 1 2 底盘 0.6*0.6 块 1 3 高压横担 担9-63 根 1 4 抱箍 抱1-200 副 1 5 U 形抱箍 U16-160 副 1 6 撑铁 -50*5*1000 根 1 7 垫铁 垫1-200 块 1 8 螺栓 M16*50 副 1 9 针式绝缘子 P-15~20T 个 3 LJ-50~70 LGJ-35~50 直线耐张杆 J0°-1（φ 190*12000） 拉线对地夹角为 60°,拉线盘埋深 1.6m。 J0°-2（φ 190*15000） 序号 名称 型号及规格 单位 数量 备注 1 混凝土杆 φ 190*~~ 根 1 2 底盘 0.6*0.6 块 1 3...
