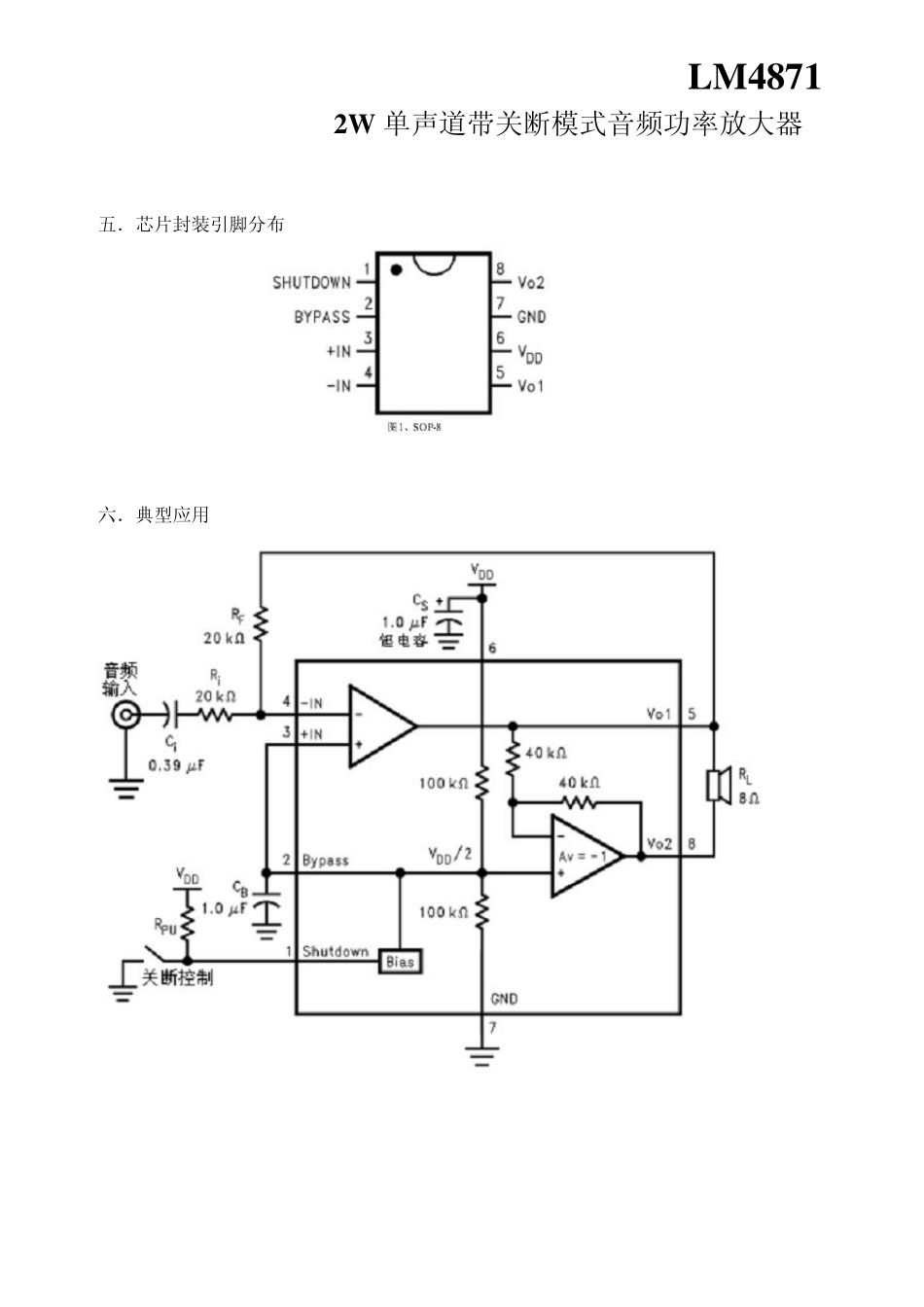

LM4871 2W 单声道带关断模式音频功率放大器 LM4871 Datasheet Version 1.0 LM4871 2W 单声道带关断模式音频功率放大器 2W 单声道带关断模式音频功率放大器 一．概述 LM4871 是一种桥工音频功率放大器，使用5V 电源，且THD+N≤1.0％时，能给一个4Ω的负载提供2W 的平均功率。 LM4871 音频功率放大器是为提供高质量的输出功率而设计的，需要很少的外围设备，便可以提供高品质的输出功率。 LM4871 不需要输出耦合电容，具有高电平关断模式，非常适合低功耗的便携式系统。LM4871 可以通过外部电阻控制增益，并有补偿器件保证芯片的正常工作。 二. 重要规格 1．1KHz，接4Ω负载（LM4871ME），平均输出功率为2W，THD+N 1％（典型） 2. 1KHz，接8Ω负载，平均输出功率为1.1W,THD+N 1％（典型） 3．1kHz，接8Ω负载，平均输出功率为1.5W ，THD＋N 10％(典型) 4.关断电流 0.6 μA (典型) 5.输入电压范围 2.0～5.5V 三．特征 1. 无输出耦合电容 2. 外部电阻可调增益 3. 整体增益稳定 4. 热敏关断保护电路 5. 小尺寸 （SOP-8）封装形式 四．应用 1. 个人电脑 2. 便携式消费类电子产品 3. 无源扬声器 4. 玩具及游戏机 LM4871 2W 单声道带关断模式音频功率放大器 五．芯片封装引脚分布 六．典型应用 LM4871 2W 单声道带关断模式音频功率放大器 图2、音频功放典型应用线路图 七．绝对最大额定值 电源电压 6.0V 焊接信息 存储温度 －65℃～+ 150℃ 气化态(60 秒) 215 ℃ 输入电压 －0.3V～VDD +0.3V 红外线(15 秒) 220℃ 功耗 内部限制 热阻 ESD磁化系数(人体模型) 3000V θJC (典型) 35°C/W ESD磁化系数(机器模型) 250V θJA (典型) 140°C/W 结温 150℃ 八．工作额定值 温度范围：TMIN≤TA≤TMAX －40 ℃≤TA≤+ 85℃ 电源电压 2.0V≤V DD≤5.5V 九．电学特性 1、除非另外指明，以下都是VDD=5V，RL =8Ω, 限制应用在TA =25℃ LM4871 符号 参数 条件 标准 限制 单位 （限制） 2．0 V (最小) VDD电源电压 2．5 V (最大) IDD静态电流 VIN = 0V, IO=0A 3.5 10 mA（最大） ISD关断电流 VSD=VDD, V IN=0V 0.6 2 μA VOS输出失调电压VIN = 0V 5.0 50.0 mV（最大） THD=1％(最大)；f=1KHz RL=4Ω RL=8Ω 2 1.2 W PO输出功率 THD=10％(最大)；f=1KHz RL=4Ω RL=8Ω 2.5 1.5 W PSRR 电源抑制比 V...
