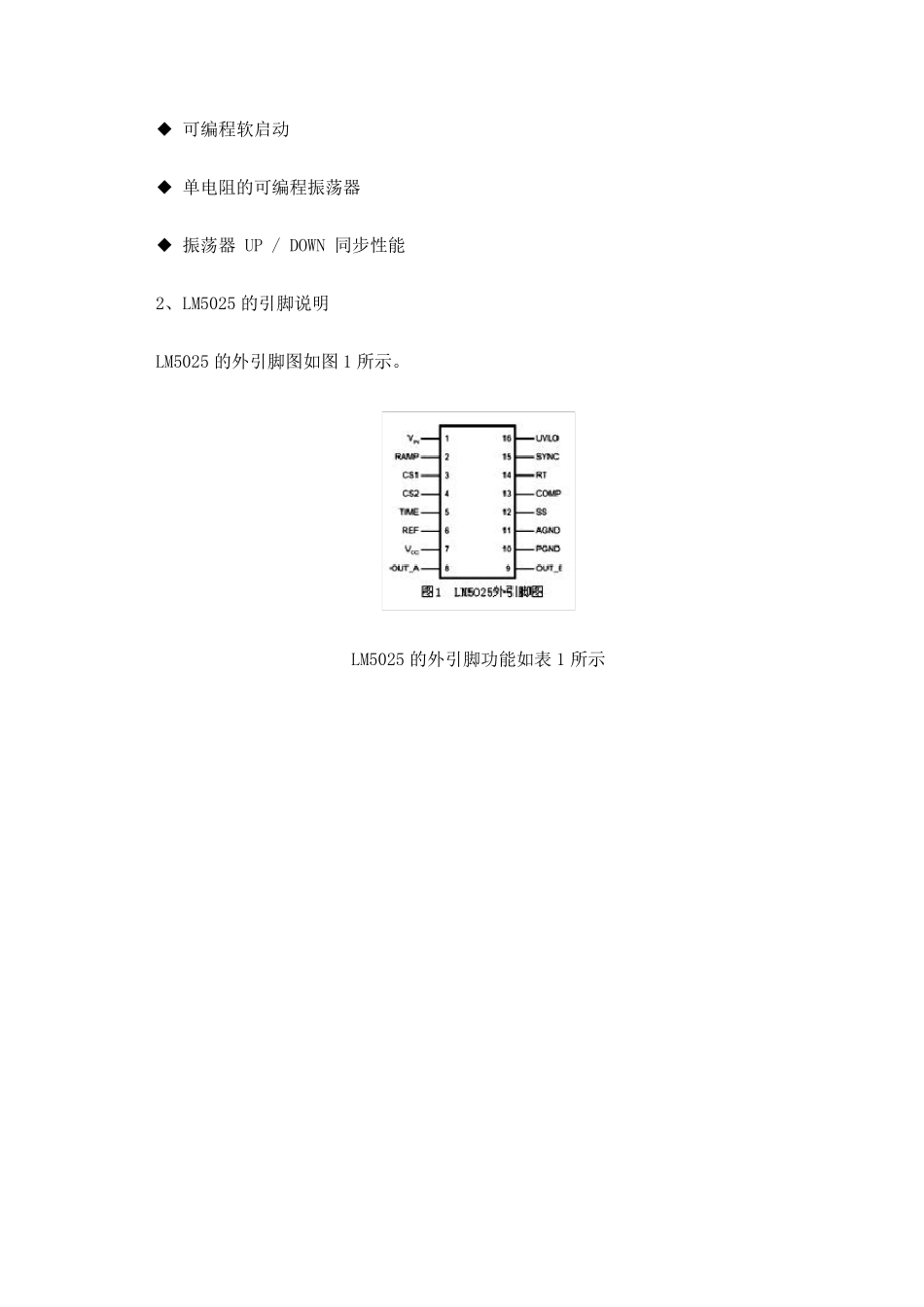

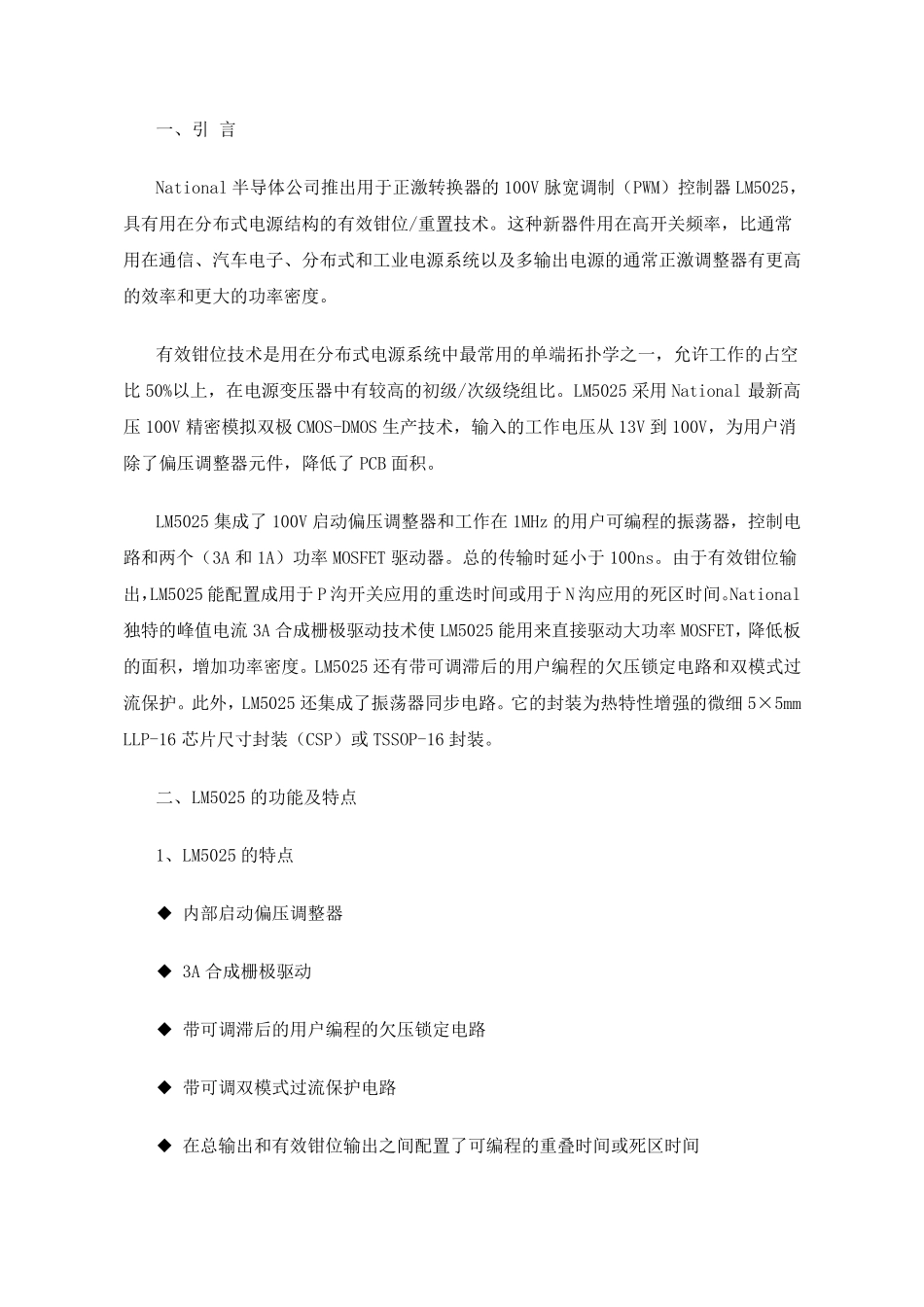

LM5025 有效钳位PWM 控制器及其应用 2007-5-28 15:42:41 【文章字体：大 中 小】 打印 收藏 关闭 一 、 引 言 National 半 导 体 公 司 推 出 用 于 正 激 转 换 器 的 100V 脉 宽 调 制 （ PWM） 控 制 器 LM5025，具 有 用 在 分 布 式 电 源 结 构 的 有 效 钳 位 /重 置 技 术 。 这 种 新 器 件 用 在 高 开 关 频 率 ， 比 通 常用 在 通 信 、 汽 车 电 子 、 分 布 式 和 工 业 电 源 系 统 以 及 多 输 出 电 源 的 通 常 正 激 调 整 器 有 更 高的 效 率 和 更 大 的 功 率 密 度 。 有 效 钳 位 技 术 是 用 在 分 布 式 电 源 系 统 中 最 常 用 的 单 端 拓 扑 学 之 一 ， 允 许 工 作 的 占 空比 50%以 上 ， 在 电 源 变 压 器 中 有 较 高 的 初 级 /次 级 绕 组 比 。 LM5025 采 用 National 最 新 高压 100V 精 密 模 拟 双 极 CMOS-DMOS 生 产 技 术 ， 输 入 的 工 作 电 压 从 13V 到 100V， 为 用 户 消除 了 偏 压 调 整 器 元 件 ， 降 低 了 PCB 面 积 。 LM5025 集 成 了 100V 启 动 偏 压 调 整 器 和 工 作 在 1MHz 的 用 户 可 编 程 的 振荡器 ， 控 制 电路和 两个（ 3A 和 1A） 功 率 MOSFET 驱动 器 。 总的 传输 时延小于 100ns。 由于 有 效 钳 位 输出 ，LM5025 能配置 成 用 于 P 沟开 关 应用 的 重 迭时间或用 于 N 沟应用 的 死区时间。National独特的 峰值电 流3A 合成 栅极 驱动 技 术 使LM5025 能用 来直接驱动 大 功 率 MOSFET， 降 低 板的 面 积 ， 增加功 率 密 度 。 LM5025 还有 带可 调 滞后的 用 户 编 程 的 欠压 锁定电 路和 双 模 式 过流保护。 此外， LM5025 还集 成 了 振荡器 同步电 路。 它的 封装为 热特性增强的 微细5×5mm LLP-16 芯片尺寸封装（ CSP） 或TSSOP-16 封装。 二、 LM5025 的 功 能及 特点 1、 LM5025 的 特点 ◆ 内部启 动 偏 压 调 整 器 ◆ 3A 合成 栅极 驱动 ◆ 带可 调 滞后的 用 户 编 程 的 欠压 锁定电 路 ◆ 带可 调 双 模 式...
