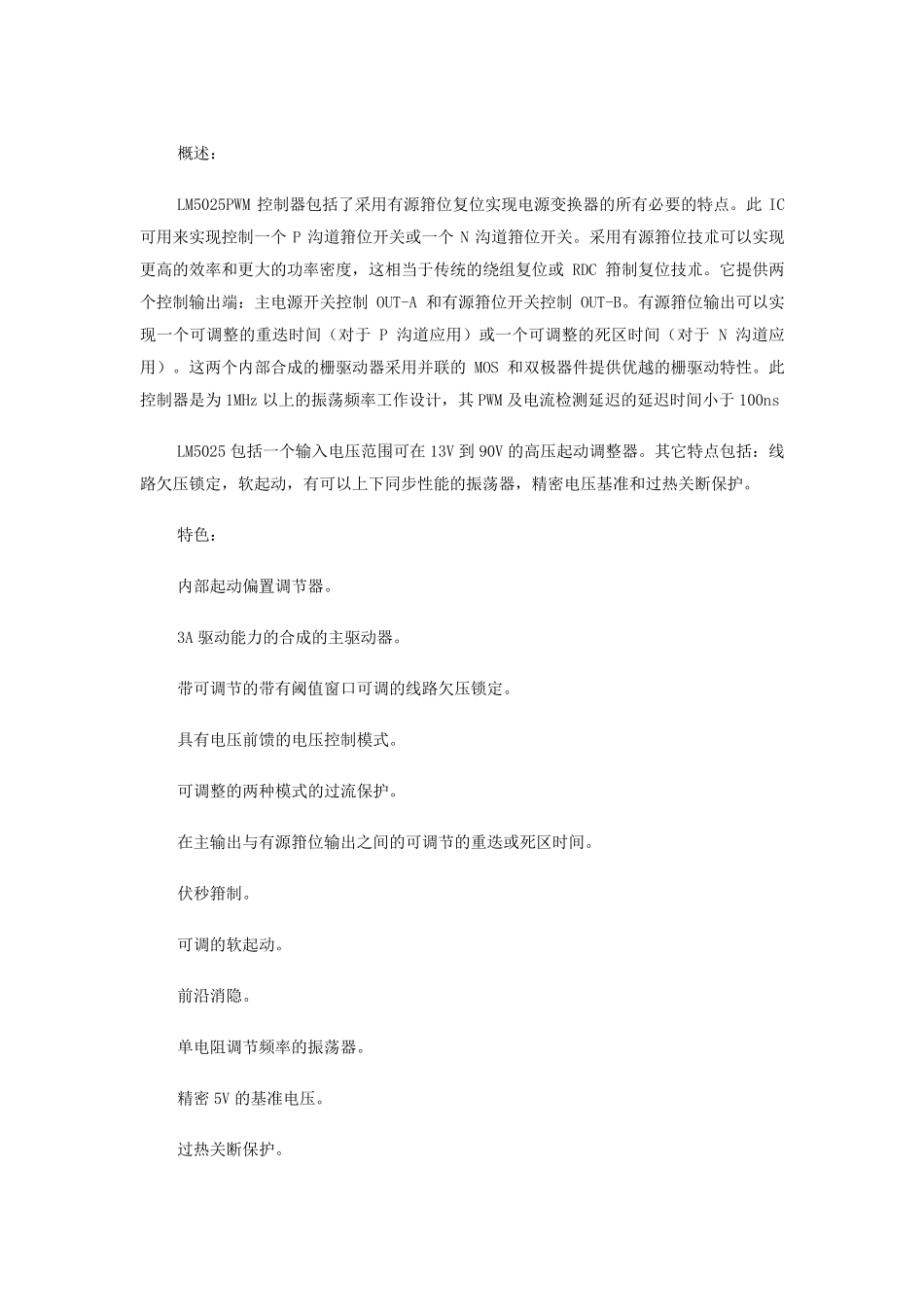

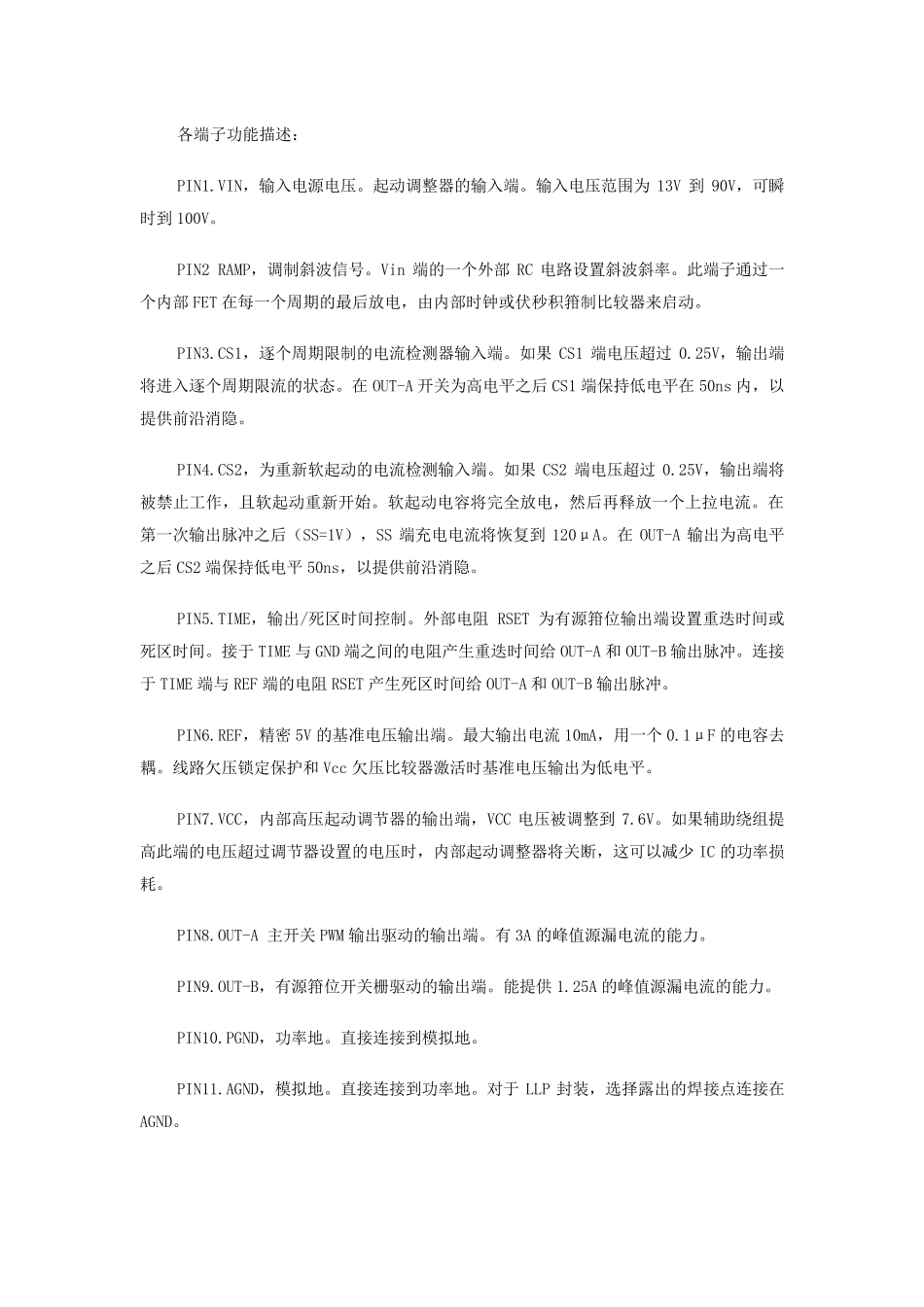

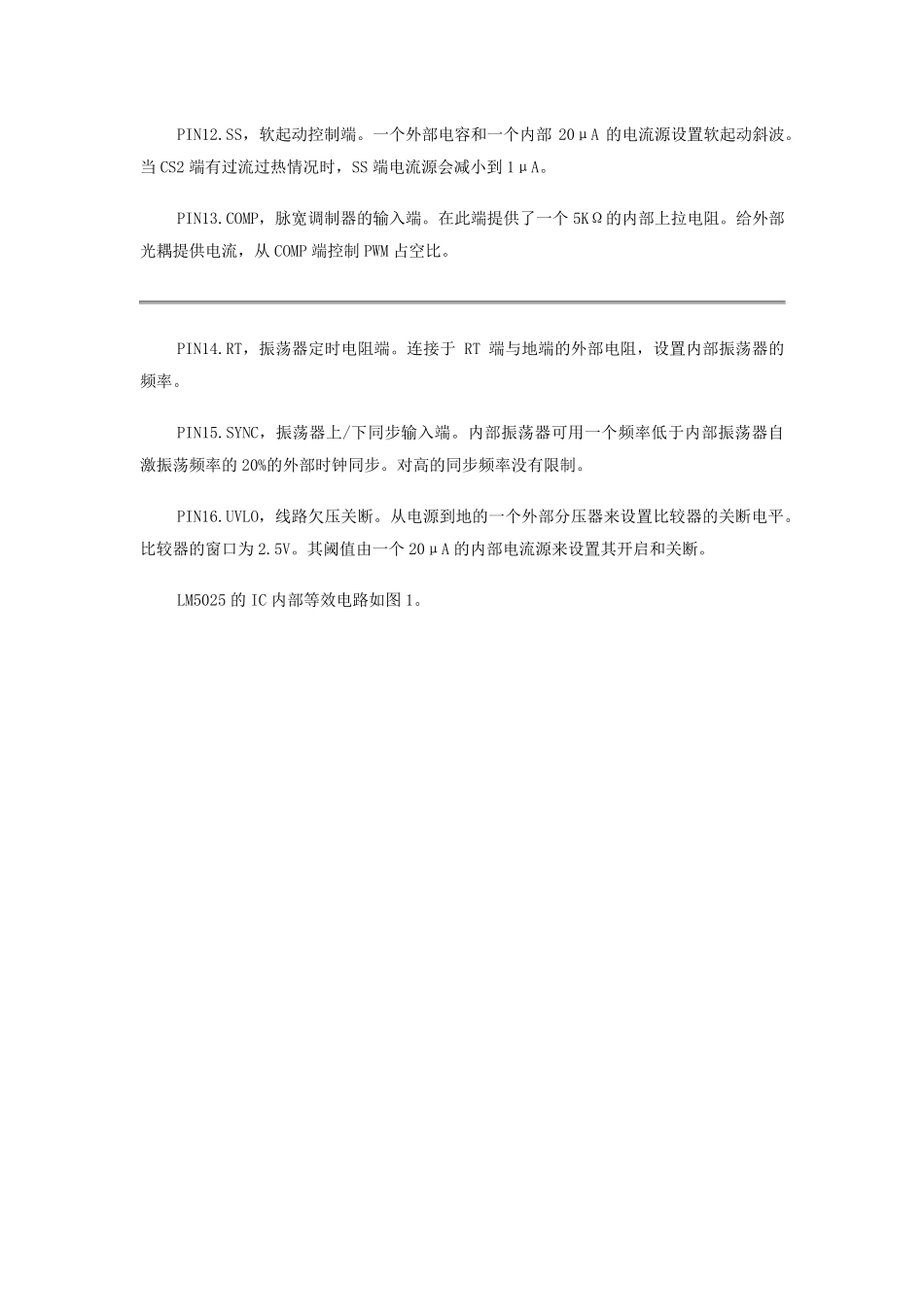

概述： LM5025PWM 控制器包括了采用有源箝位复位实现电源变换器的所有必要的特点。此 IC可用来实现控制一个 P 沟道箝位开关或一个 N 沟道箝位开关。采用有源箝位技朮可以实现更高的效率和更大的功率密度，这相当于传统的绕组复位或 RDC 箝制复位技朮。它提供两个控制输出端：主电源开关控制OUT-A 和有源箝位开关控制OUT-B。有源箝位输出可以实现一个可调整的重迭时间（对于 P 沟道应用）或一个可调整的死区时间（对于 N 沟道应用）。这两个内部合成的栅驱动器采用并联的MOS 和双极器件提供优越的栅驱动特性。此控制器是为 1MHz 以上的振荡频率工作设计，其 PWM 及电流检测延迟的延迟时间小于 100ns LM5025 包括一个输入电压范围可在 13V 到 90V 的高压起动调整器。其它特点包括：线路欠压锁定，软起动，有可以上下同步性能的振荡器，精密电压基准和过热关断保护。 特色： 内部起动偏置调节器。 3A 驱动能力的合成的主驱动器。 带可调节的带有阈值窗口可调的线路欠压锁定。 具有电压前馈的电压控制模式。 可调整的两种模式的过流保护。 在主输出与有源箝位输出之间的可调节的重迭或死区时间。 伏秒箝制。 可调的软起动。 前沿消隐。 单 电阻 调节频率的振荡器。 精密 5V 的基准电压。 过热关断保护。 各端子功能描述： PIN1.VIN，输入电源电压。起动调整器的输入端。输入电压范围为13V 到90V，可瞬时到100V。 PIN2 RAMP，调制斜波信号。Vin 端的一个外部RC 电路设置斜波斜率。此端子通过一个内部FET 在每一个周期的最后放电，由内部时钟或伏秒积箝制比较器来启动。 PIN3.CS1，逐个周期限制的电流检测器输入端。如果CS1 端电压超过0.25V，输出端将进入逐个周期限流的状态。在OUT-A 开关为高电平之后CS1 端保持低电平在50ns 内，以提供前沿消隐。 PIN4.CS2，为重新软起动的电流检测输入端。如果CS2 端电压超过0.25V，输出端将被禁止工作，且软起动重新开始。软起动电容将完全放电，然后再释放一个上拉电流。在第一次输出脉冲之后（SS=1V），SS 端充电电流将恢复到120μA。在OUT-A 输出为高电平之后CS2 端保持低电平50ns，以提供前沿消隐。 PIN5.TIME，输出/死区时间控制。外部电阻 RSET 为有源箝位输出端设置重迭时间或死区时间。接于TIME 与GND 端之间的电阻产生重迭时间给OUT-A 和OUT-B 输出脉冲。连接于TIME 端与REF 端的电阻 RSET 产生死区时间给OUT-A 和OUT-B 输出...
