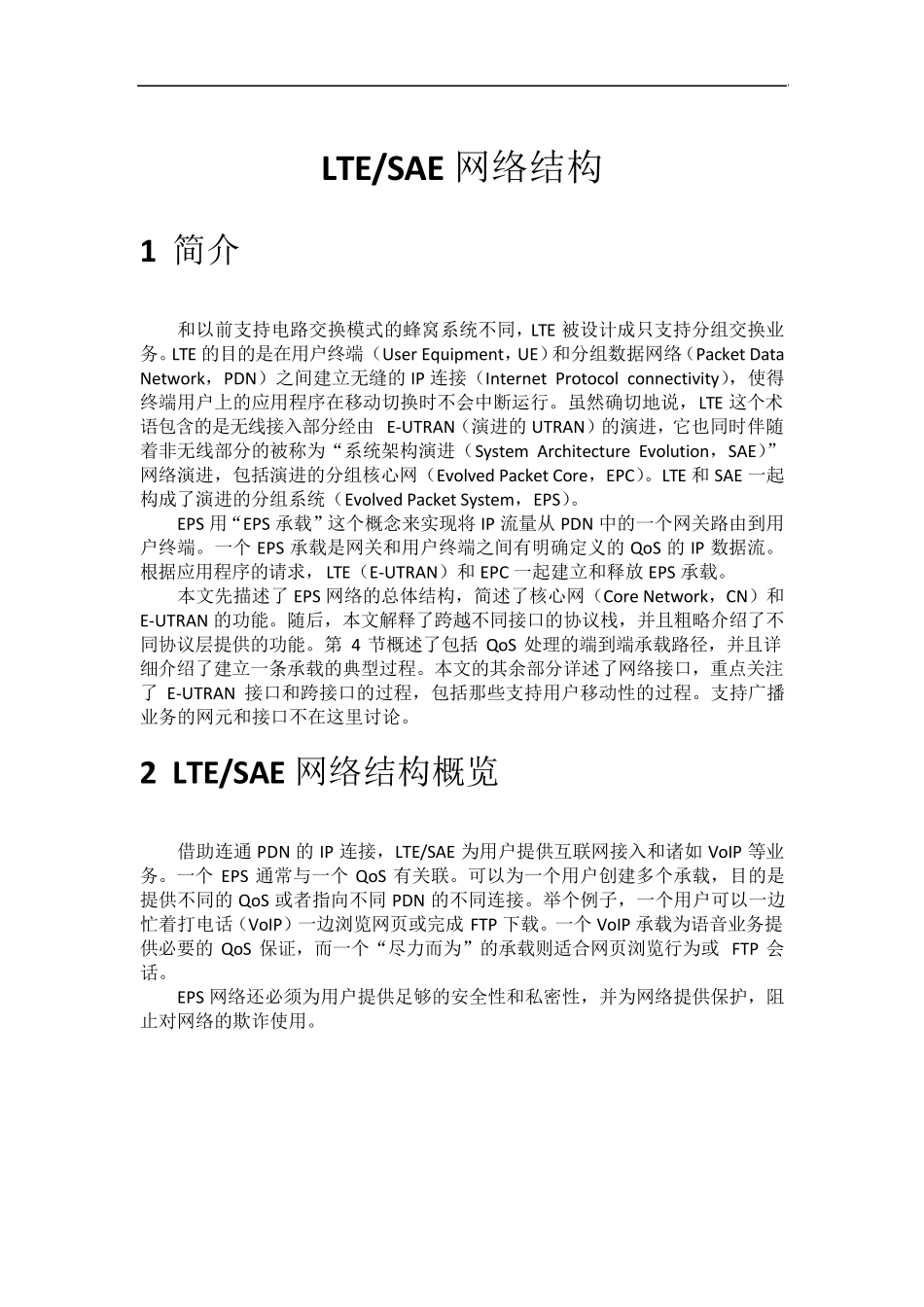

LTE/SAE 网络结构 1 简介 和以前支持电路交换模式的蜂窝系统不同，LTE 被设计成只支持分组交换业务。LTE 的目的是在用户终端（User Equipment，UE）和分组数据网络（Packet Data Network，PDN）之间建立无缝的IP 连接（Internet Protocol connectivity），使得终端用户上的应用程序在移动切换时不会中断运行。虽然确切地说，LTE 这个术语包含的是无线接入部分经由E-UTRAN（演进的UTRAN）的演进，它也同时伴随着非无线部分的被称为“系统架构演进（System Architecture Evolution，SAE）”网络演进，包括演进的分组核心网（Evolved Packet Core，EPC）。LTE 和SAE 一起构成了演进的分组系统（Evolved Packet System，EPS）。 EPS 用“EPS 承载”这个概念来实现将 IP 流量从 PDN 中的一个网关路由到用户终端。一个EPS 承载是网关和用户终端之间有明确定义的QoS 的IP 数据流。根据应用程序的请求，LTE（E-UTRAN）和EPC 一起建立和释放 EPS 承载。 本文先描述了 EPS 网络的总体结构，简述了核心网（Core Network，CN）和E-UTRAN 的功能。随后，本文解释了跨越不同接口的协议栈，并且粗略介绍了不同协议层提供的功能。第 4 节概述了包括 QoS 处理的端到端承载路径，并且详细介绍了建立一条承载的典型过程。本文的其余部分详述了网络接口，重点关注了 E-UTRAN 接口和跨接口的过程，包括那些支持用户移动性的过程。支持广播业务的网元和接口不在这里讨论。 2 LTE/SAE 网络结构概览 借助连通 PDN 的IP 连接，LTE/SAE 为用户提供互联网接入和诸如 VoIP 等业务。一个EPS 通常与一个QoS 有关联。可以为一个用户创建多个承载，目的是提供不同的QoS 或者指向不同PDN 的不同连接。举个例子，一个用户可以一边忙着打电话（VoIP）一边浏览网页或完成FTP 下载。一个VoIP 承载为语音业务提供必要的QoS 保证，而一个“尽力而为”的承载则适合网页浏览行为或 FTP 会话。 EPS 网络还必须为用户提供足够的安全性和私密性，并为网络提供保护，阻止对网络的欺诈使用。 上述这些功能由几个EPS 网元实现，它们承担了不同的角色和分工。EPS 的整体网络架构如图 1 所示，包括各种网元和标准接口。从宏观层面来说，网络由核心网CN（EPC）和接入网E-UTRAN（LTE）组成。核心网由许多逻辑节点组成，而接入网基本上只有一个节点，即与用户终端（UE）相连的eBodeB（evolved NodeB，演进的NodeB）。每个网元...
