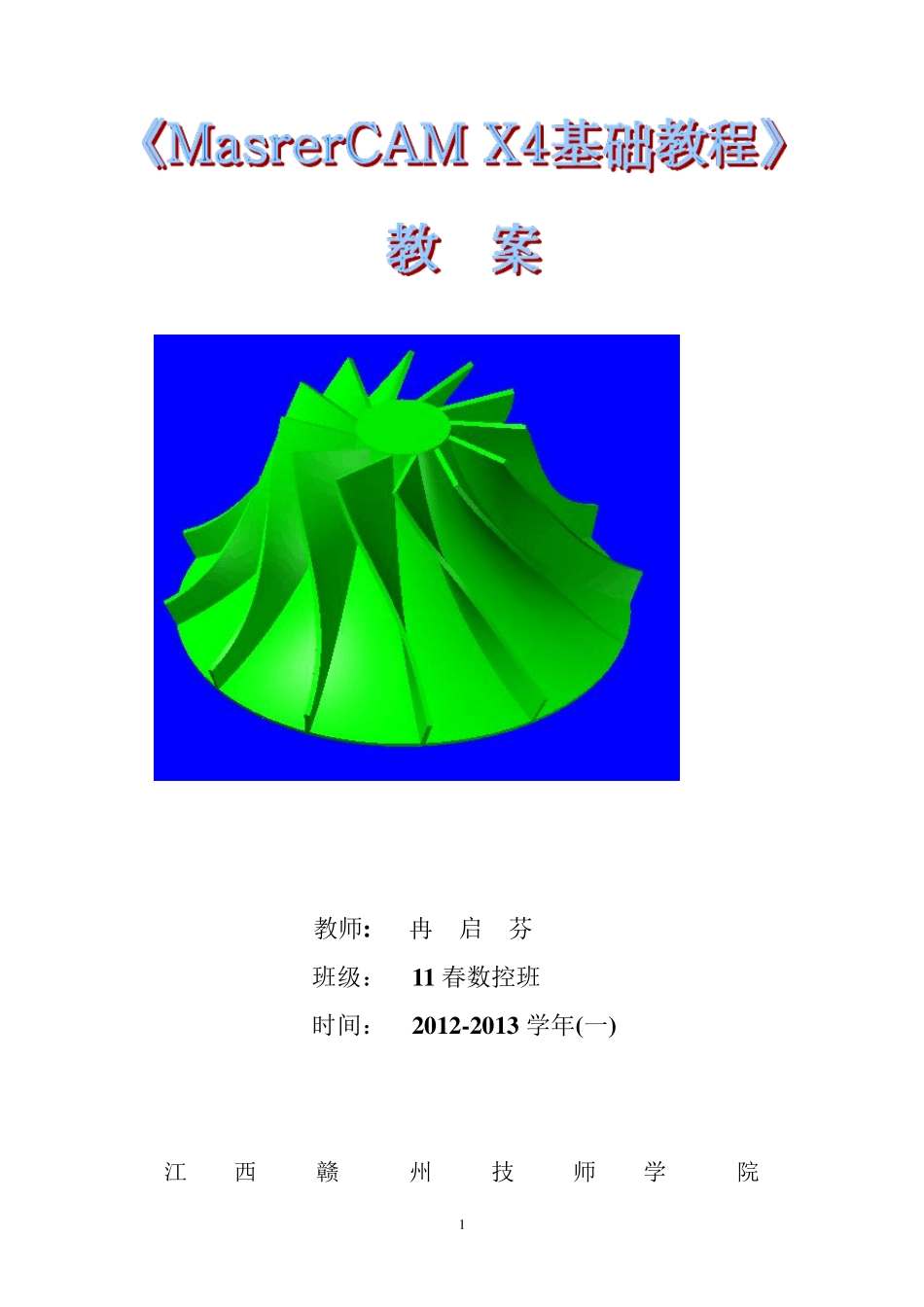

1 教师: 冉 启 芬 班级： 11 春数控班 时间： 2012-2013 学年(一) 江 西 赣 州 技 师 学 院 2 赣州技师学院课时计划（教案） 课程名称：MasterCAM X4 任课教师：冉启芬 教案序号：1 班级 11级 春数控 班 授课时间 第 周 月 日至 月 日 课题名称 第1章 MasterCAM X4系统概述 第 单元 第 1 章 第 1-3 节 共 2 课时 第 课时 目的 要求 1. MasterCAM X4 系统的运行环境 2. MasterCAM X4系统的启动 3. MasterCAM X4系统的显示界面 教学 重点 MasterCAM X4系统的显示界面 教学 难点 11春数控班本学期将毕业，即将就业找工作，学生的学习兴趣和学习的稳定 性比较难掌握。 教具 挂图 微机九室 教学 方法 讲练结合 课型 上机操作课 附件 教学 反馈 审 核 签 字 教研室意见 教务处审核 分管领导审核 签章： 月 日 签章： 月 日 签章： 月 日 书写日期： 2012 年 10 月1 日 本次教案 共 页 首页 3 第1章MasterCAM X4系统概述 1.1 MasterCAM X4系统的运行环境 一、硬件配置 对电脑硬件的配置要求不高，但过低的配置会影响软件的运行速度，建议采用如下的基本硬件配置： 1.建议采用Pentium Ⅱ或更高档次的CPU 2.至少 512MB内在，最好采用1GB以上内存，以提高设计效率 3.至少要有 10GB或更大可用的硬盘空间，建议采用大容量硬盘 4.支持 3D图形加速的显示适配器 5.32倍速以上光驱，建议采用DVD光驱 6.支持 Windows 1024x768VGA或更高分辨率的显示器，建议使用 1400X900VGA 7.鼠标或其他数字化仪 二、软件环境 MasterCAM X4系统在 Windows 2000/Windows XP/Windows NT等系统环境下均可使用，具备以上条件后，就可以进行MasterCAM X4的安装和使用了。 1.2 MasterCAM X4系统的启动 MasterCAM X4系统将设计模块，数控车模块、数控铣模块、数控木雕刻模块及数控线切割模块都集中在一个菜单[机床类型]中，用户根据需要直接选择相应的模块即可。 1.3 MasterCAM X4系统的显示界面 一、标题栏：最顶部，显示了软件的名称、当前所使用的模块、当前打开文件的路径及名称，旁边有三个按钮，分别是最小化，还原和关闭程序。 二、菜单栏：在标题栏的下面，包含 MasterCAM X4所有使用命令。 4 三、工具栏：在菜单栏的下面，它是用图标的方式来表达菜单栏中的命令 四、坐标输入及捕捉栏：位于工具栏的下方，主要起坐...
