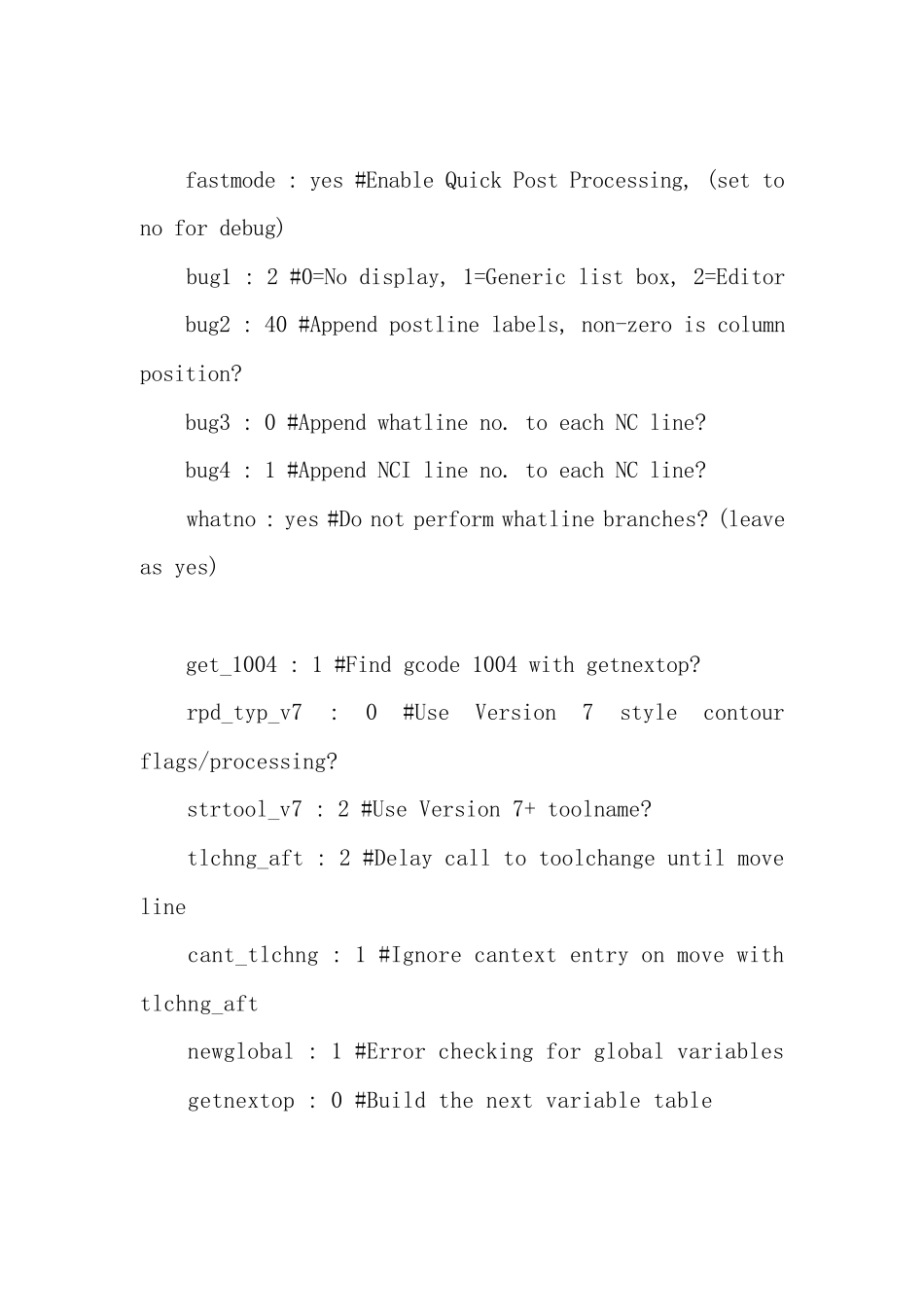

MASTERCAM后处理的设置和参数修改_第3页
3/12
MASTERCAM 后处理的设置和参数修改 后置处理文件简称后处理文件,MASTERCAM 后置处理文件是一种可以由用户以回答问题的形式自行修改的文件,其扩展名为 .PST。安装MASTERCAM 时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam 软件的自动编程功能之前,必须先对这个文件进行编辑,才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC 程序,如果没有全部更正,则可能造成事故. MASTERCAM 提供了不同系列的后处理文件,它们在内容上略有不同,但其格式及主体部分是相似的,一般都包括以下部分: 1) 注释部分。对后处理文件及其设定方法作一般性介绍.此部分内容一般都不用更改. 以下是截取的部分注释:(注释前都带#号 ,系统在执行代码处理时是不会读取前面带#号的语句的.) # Post Name : MPFAN # Product : MILL # Machine Name : GENERIC FANUC # Control Name : GENERIC FANUC # Description : GENERIC FANUC MILL POST # Associated Post : NONE # Mill/Turn : NO # 4-axis/Axis subs. : YES # 5-axis : NO # Subprograms : YES # Executable : MP v9.0 # # WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO # THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE. 2) 系统程序规划部分( Debugging and Factory Set Program Switches)。此部分是MASTERCAM 版本的后处理系统规划,每个版本都大同小异,一般不需更改.以下截取的是9.0 版的) m_one : -1 #Define constant zero : 0 #Define constant one : 1 #Define constant two : 2 #Define constant three : 3 #Define constant four : 4 #Define constant five : 5 #Define constant c9k : 999 #Define constant fastmode : yes #Enable Quick Post Processing, (set to no for debug) bug1 : 2 #0=No display, 1=Generic list box, 2=Editor bug2 : 40 #Append postline labels, non-zero is column position? bug3 : 0 #Append whatline no. to each NC line? bug4 : 1 #Append NCI line no. to each NC line? whatno : yes #Do not perform whatline branches? (leave as yes) get_1004 : 1 #Find gcode 1004 with getnex...
