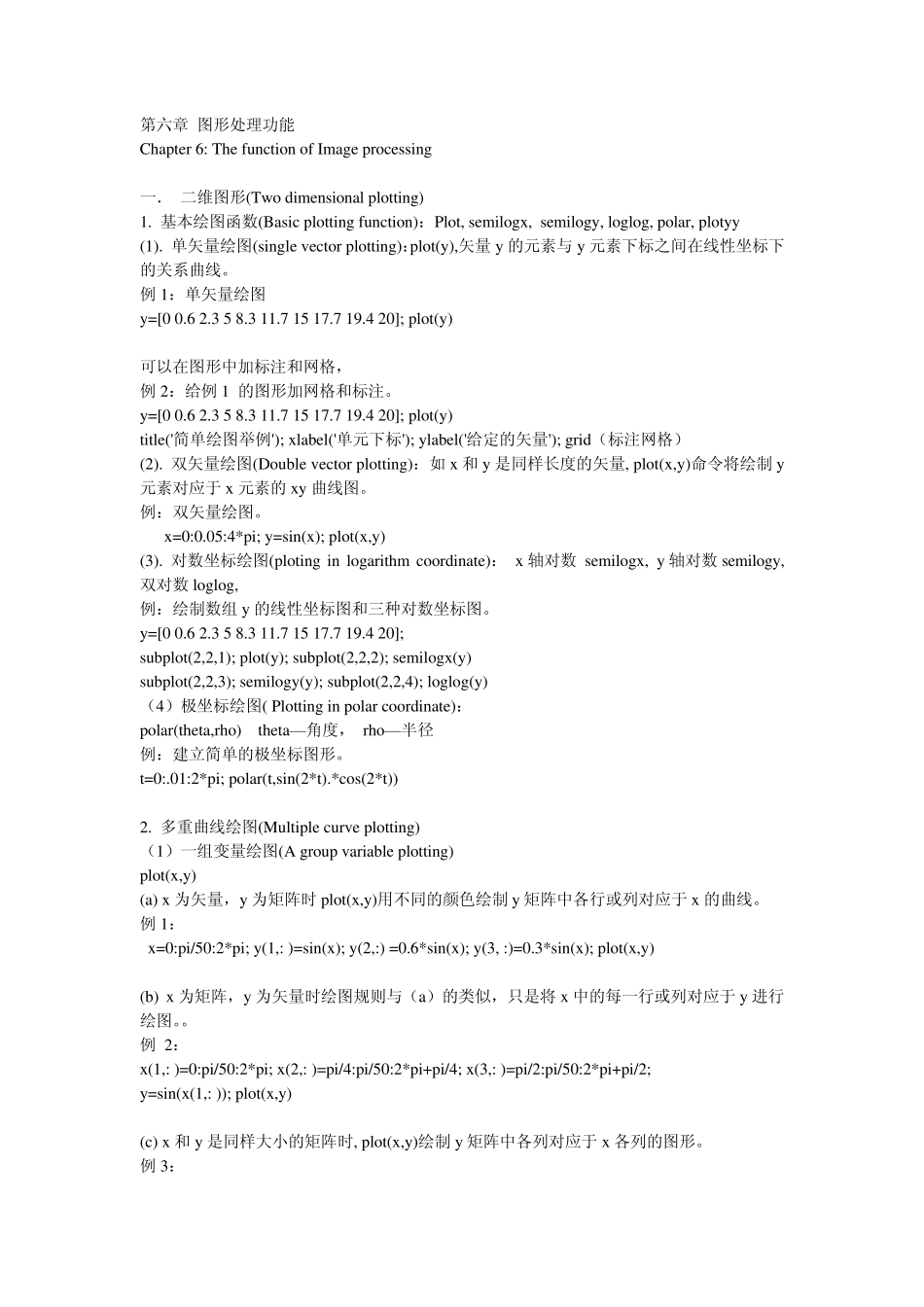

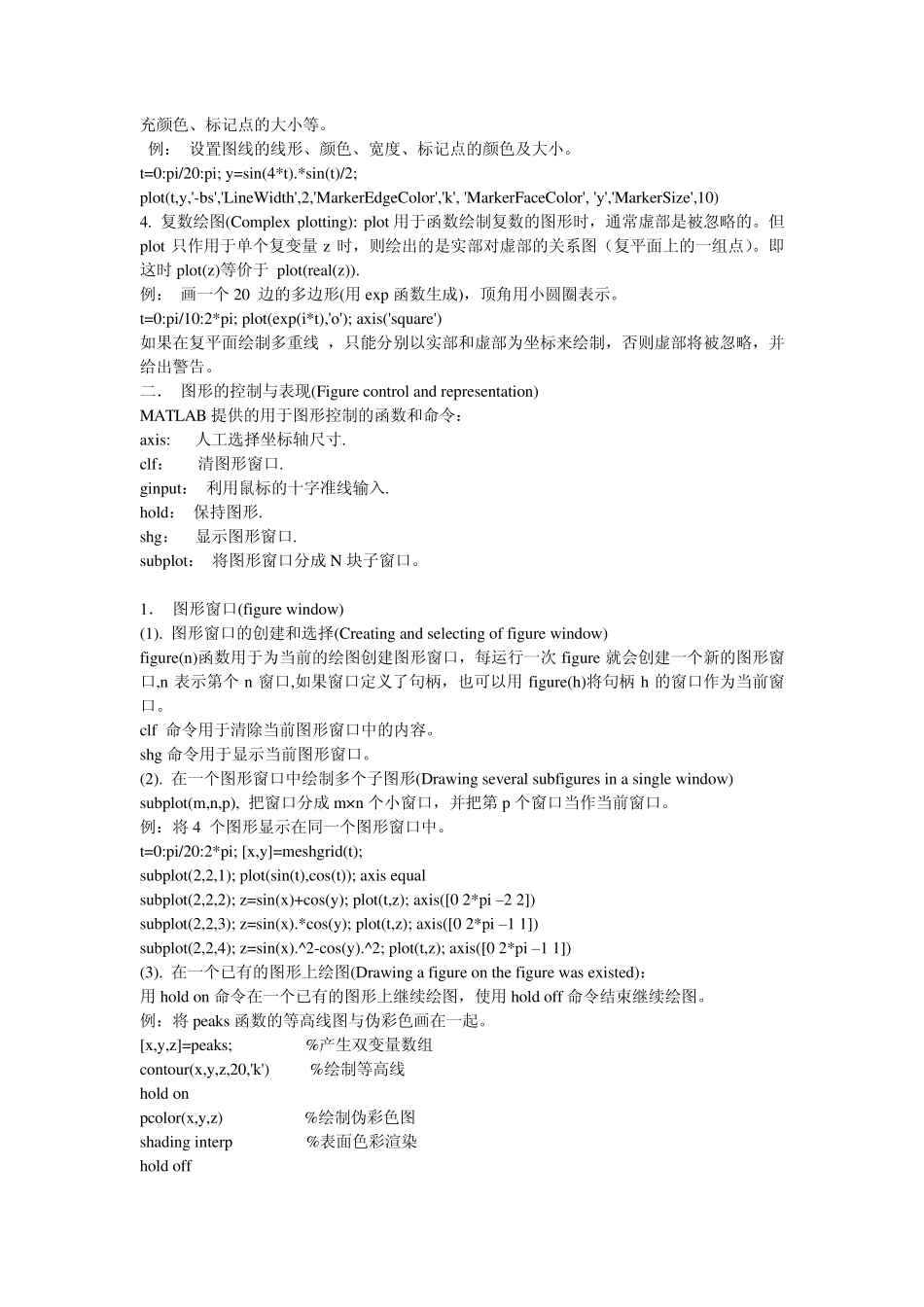

第六章 图形处理功能 Chapter 6: The function of Image processing 一． 二维图形(Two dimensional plotting) 1. 基本绘图函数(Basic plotting function)：Plot, semilogx, semilogy, loglog, polar, plotyy (1). 单矢量绘图(single vector plotting)：plot(y),矢量y的元素与y元素下标之间在线性坐标下的关系曲线。 例 1：单矢量绘图 y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20]; plot(y) 可以在图形中加标注和网格， 例 2：给例 1 的图形加网格和标注。 y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20]; plot(y) title('简单绘图举例'); xlabel('单元下标'); ylabel('给定的矢量'); grid（标注网格） (2). 双矢量绘图(Double vector plotting)：如 x和 y是同样长度的矢量, plot(x,y)命令将绘制 y元素对应于 x元素的xy曲线图。 例：双矢量绘图。 x=0:0.05:4*pi; y=sin(x); plot(x,y) (3). 对数坐标绘图(ploting in logarithm coordinate)： x轴对数 semilogx, y轴对数semilogy, 双对数loglog, 例：绘制数组 y的线性坐标图和三种对数坐标图。 y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20]; subplot(2,2,1); plot(y); subplot(2,2,2); semilogx(y) subplot(2,2,3); semilogy(y); subplot(2,2,4); loglog(y) （4）极坐标绘图( Plotting in polar coordinate)： polar(theta,rho) theta—角度， rho—半径 例：建立简单的极坐标图形。 t=0:.01:2*pi; polar(t,sin(2*t).*cos(2*t)) 2. 多重曲线绘图(Multiple curve plotting) （1）一组变量绘图(A group variable plotting) plot(x,y) (a) x为矢量，y为矩阵时 plot(x,y)用不同的颜色绘制 y矩阵中各行或列对应于 x的曲线。 例 1： x=0:pi/50:2*pi; y(1,: )=sin(x); y(2,:) =0.6*sin(x); y(3, :)=0.3*sin(x); plot(x,y) (b) x为矩阵，y为矢量时绘图规则与（a）的类似，只是将 x中的每一行或列对应于 y进行绘图。。 例 2： x(1,: )=0:pi/50:2*pi; x(2,: )=pi/4:pi/50:2*pi+pi/4; x(3,: )=pi/2:pi/50:2*pi+pi/2; y=sin(x(1,: )); plot(x,y) (c) x和 y是同样大小的矩阵时, plot(x,y)绘制 y矩阵中各列对应于 x各列的图形。 例 3： x(:,1 )=[0:pi/50:2*pi]'; x(:,2 )=[pi/4:pi/50:2*pi+pi/4]'; x(:,3 )=[pi/2:pi/50:2*pi+pi/2]'; y(:,1 )=si...
