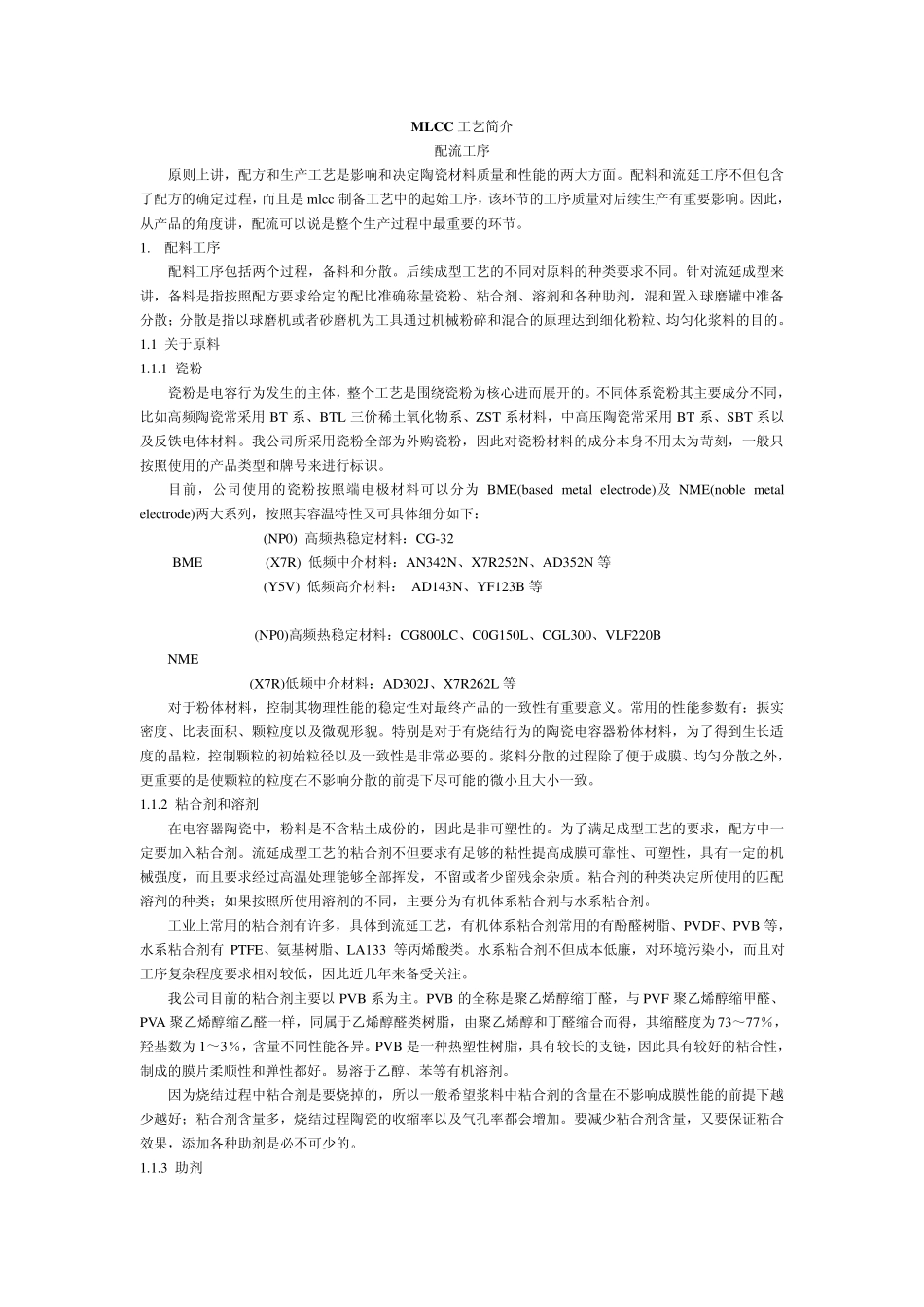

M LCC 工艺简介 配流工序 原则上讲，配方和生产工艺是影响和决定陶瓷材料质量和性能的两大方面。配料和流延工序不但包含了配方的确定过程，而且是mlcc 制备工艺中的起始工序，该环节的工序质量对后续生产有重要影响。因此，从产品的角度讲，配流可以说是整个生产过程中最重要的环节。 1. 配料工序 配料工序包括两个过程，备料和分散。后续成型工艺的不同对原料的种类要求不同。针对流延成型来讲，备料是指按照配方要求给定的配比准确称量瓷粉、粘合剂、溶剂和各种助剂，混和置入球磨罐中准备分散；分散是指以球磨机或者砂磨机为工具通过机械粉碎和混合的原理达到细化粉粒、均匀化浆料的目的。 1.1 关于原料 1.1.1 瓷粉 瓷粉是电容行为发生的主体，整个工艺是围绕瓷粉为核心进而展开的。不同体系瓷粉其主要成分不同，比如高频陶瓷常采用 BT 系、BTL 三价稀土氧化物系、ZST 系材料，中高压陶瓷常采用 BT 系、SBT 系以及反铁电体材料。我公司所采用瓷粉全部为外购瓷粉，因此对瓷粉材料的成分本身不用太为苛刻，一般只按照使用的产品类型和牌号来进行标识。 目前，公司使用的瓷粉按照端电极材料可以分为 BME(based metal electrode)及 NME(noble metal electrode)两大系列，按照其容温特性又可具体细分如下： (NP0) 高频热稳定材料：CG-32 BME (X7R) 低频中介材料：AN342N、X7R252N、AD352N 等 (Y5V) 低频高介材料： AD143N、YF123B 等 (NP0)高频热稳定材料：CG800LC、C0G150L、CGL300、VLF220B NME (X7R)低频中介材料：AD302J、X7R262L 等 对于粉体材料，控制其物理性能的稳定性对最终产品的一致性有重要意义。常用的性能参数有：振实密度、比表面积、颗粒度以及微观形貌。特别是对于有烧结行为的陶瓷电容器粉体材料，为了得到生长适度的晶粒，控制颗粒的初始粒径以及一致性是非常必要的。浆料分散的过程除了便于成膜、均匀分散之外，更重要的是使颗粒的粒度在不影响分散的前提下尽可能的微小且大小一致。 1.1.2 粘合剂和溶剂 在电容器陶瓷中，粉料是不含粘土成份的，因此是非可塑性的。为了满足成型工艺的要求，配方中一定要加入粘合剂。流延成型工艺的粘合剂不但要求有足够的粘性提高成膜可靠性、可塑性，具有一定的机械强度，而且要求经过高温处理能够全部挥发，不留或者少留残余杂质。粘合剂的种类决定所使用的匹配溶剂的种类；如果按照所使用溶剂的不同，主要分为有机体系粘合剂与水系粘合剂。 工...
