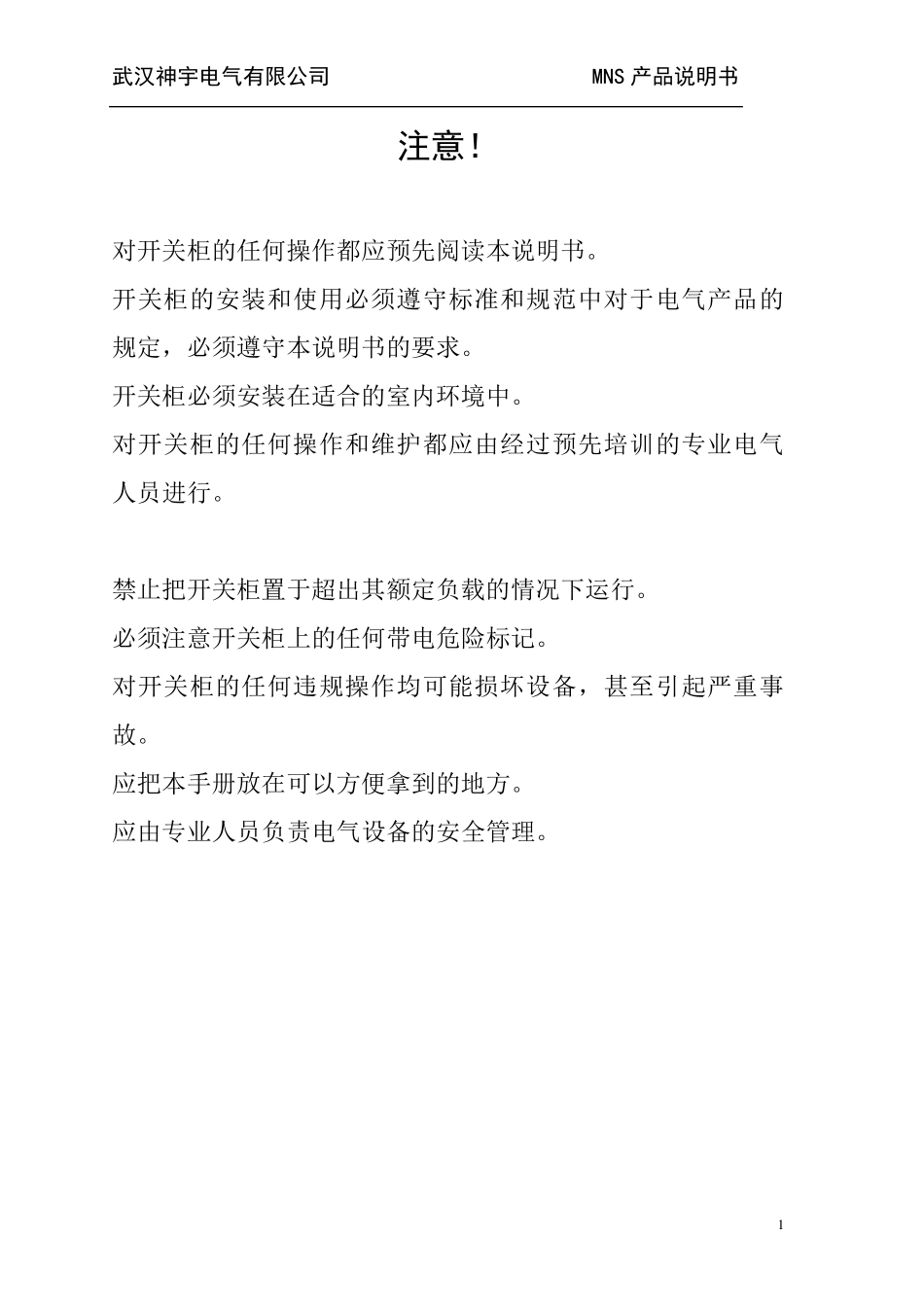

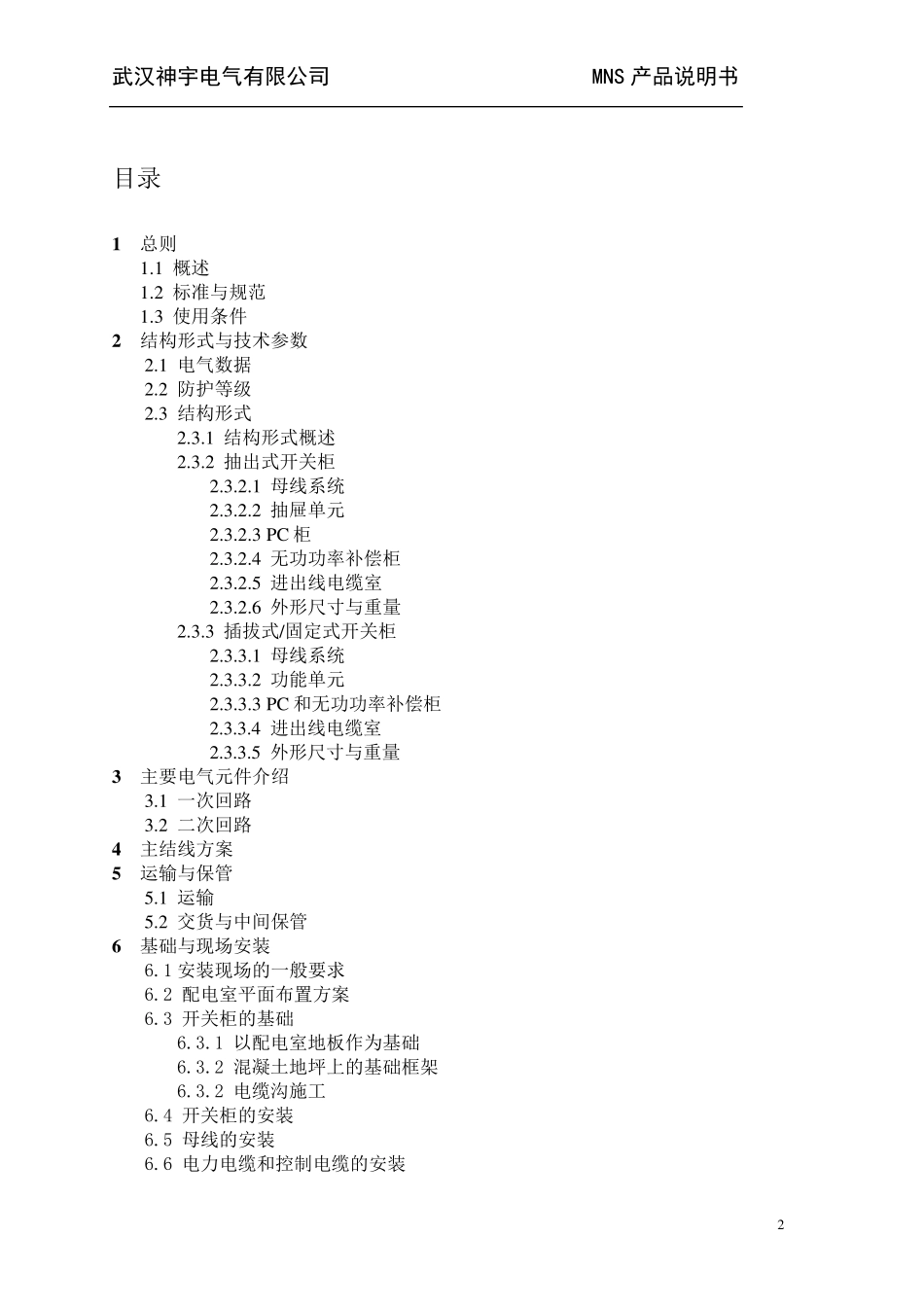

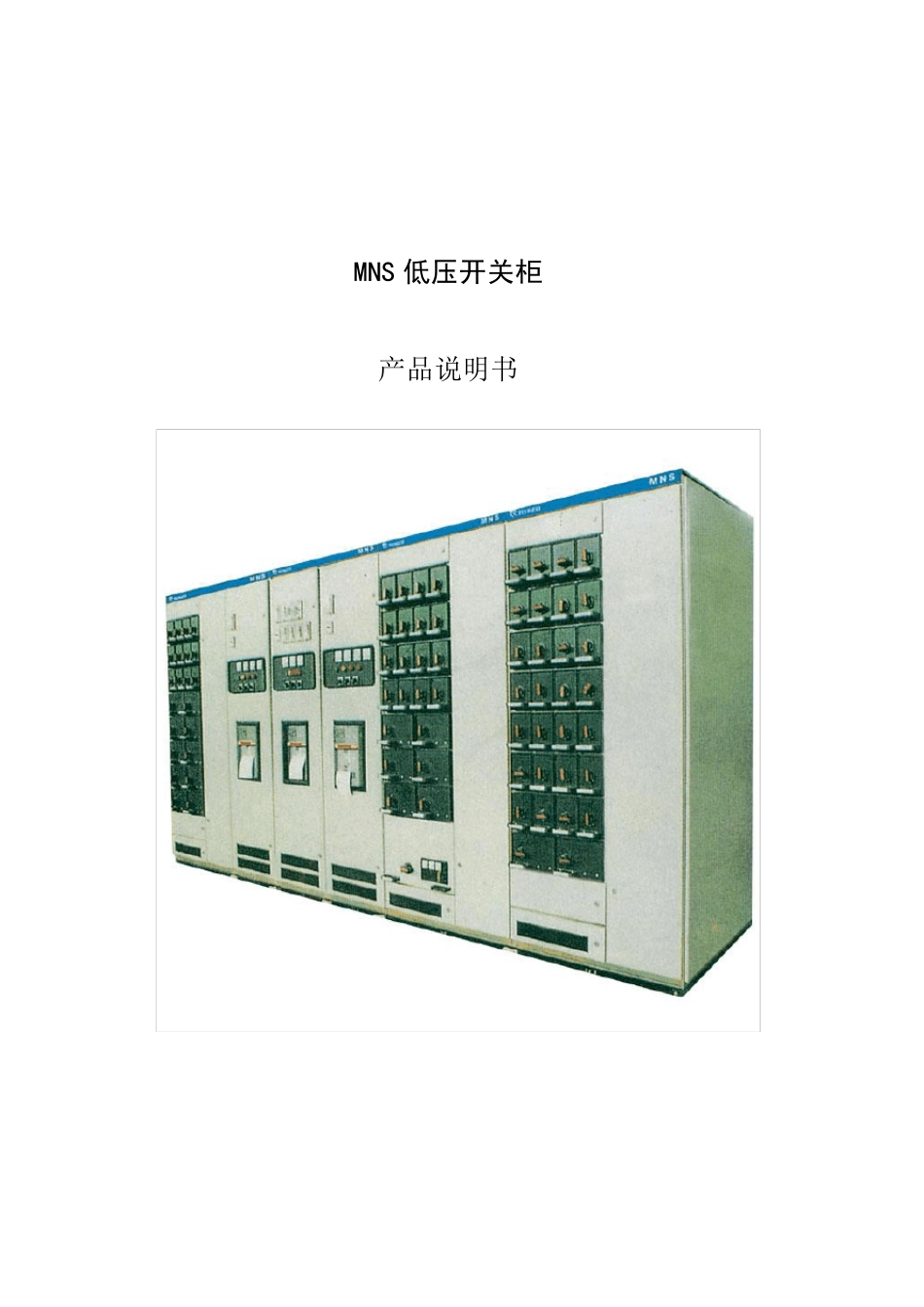

MNS 低压开关柜 产品说明书 武汉神宇电气有限公司 MNS 产品说明书 1 注意！ 对开关柜的任何操作都应预先阅读本说明书。 开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。 开关柜必须安装在适合的室内环境中。 对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。 禁止把开关柜置于超出其额定负载的情况下运行。 必须注意开关柜上的任何带电危险标记。 对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。 应把本手册放在可以方便拿到的地方。 应由专业人员负责电气设备的安全管理。 武汉神宇电气有限公司 MNS 产品说明书 2 目录 1 总则 1.1 概述 1.2 标准与规范 1.3 使用条件 2 结构形式与技术参数 2.1 电气数据 2.2 防护等级 2.3 结构形式 2.3.1 结构形式概述 2.3.2 抽出式开关柜 2.3.2.1 母线系统 2.3.2.2 抽屉单元 2.3.2.3 PC 柜 2.3.2.4 无功功率补偿柜 2.3.2.5 进出线电缆室 2.3.2.6 外形尺寸与重量 2.3.3 插拔式/固定式开关柜 2.3.3.1 母线系统 2.3.3.2 功能单元 2.3.3.3 PC 和无功功率补偿柜 2.3.3.4 进出线电缆室 2.3.3.5 外形尺寸与重量 3 主要电气元件介绍 3.1 一次回路 3.2 二次回路 4 主结线方案 5 运输与保管 5.1 运输 5.2 交货与中间保管 6 基础与现场安装 6.1 安装现场的一般要求 6.2 配电室平面布置方案 6.3 开关柜的基础 6.3.1 以配电室地板作为基础 6.3.2 混凝土地坪上的基础框架 6.3.2 电缆沟施工 6.4 开关柜的安装 6.5 母线的安装 6.6 电力电缆和控制电缆的安装 武汉神宇电气有限公司 MNS 产品说明书 3 6.7 开关柜的接地 6.8 安装的收尾 7 开关柜的运行 7.1 起动前的准备工作 7.2 起动 7.3 开关柜的操作 7.3.1 框架式断路器的操作 7.3.2 抽屉式开关柜的操作 7.3.2.1 8E/4 和8E/2 抽屉单元的操作 7.3.2.2 8E、16E、24E 抽屉单元的操作 7.3.3 横刀熔单元的操作 7.3.4 插拔式开关柜的操作 8 维护 8.1 检查 8.2 保养 8.3 损坏元件的更换 9 备品备件和专用工具武汉神宇电气有限公司 MNS 产品说明书 4 1． 总 则 1.1 概 述 MNS 是 采 用 标 准 模 件 、由 工 厂 组 装（ FBA）的 低 压 开 关 柜 ，它 适 用 于 交 流 50/60Hz，额 定 工 作 电 压 ≤ 660V， 额 定 电 流 ...
