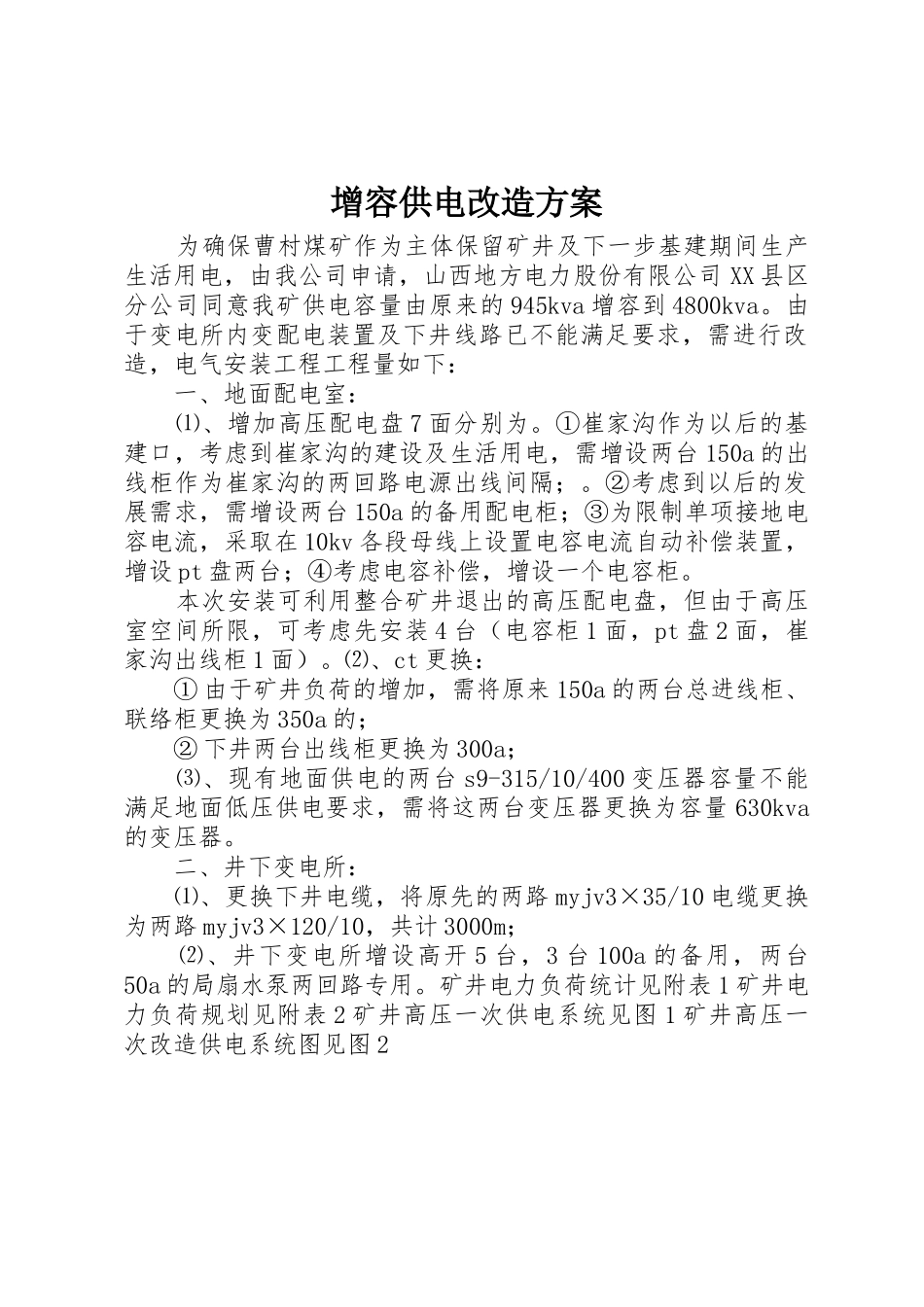

增容供电改造方案 为确保曹村煤矿作为主体保留矿井及下一步基建期间生产生活用电，由我公司申请，山西地方电力股份有限公司 XX 县区分公司同意我矿供电容量由原来的 945kva 增容到 4800kva。由于变电所内变配电装置及下井线路已不能满足要求，需进行改造，电气安装工程工程量如下： 一、地面配电室： ⑴、增加高压配电盘 7 面分别为。①崔家沟作为以后的基建口，考虑到崔家沟的建设及生活用电，需增设两台 150a 的出线柜作为崔家沟的两回路电源出线间隔；。②考虑到以后的发展需求，需增设两台 150a 的备用配电柜；③为限制单项接地电容电流，采取在 10kv 各段母线上设置电容电流自动补偿装置，增设 pt 盘两台；④考虑电容补偿，增设一个电容柜。 本次安装可利用整合矿井退出的高压配电盘，但由于高压室空间所限，可考虑先安装 4 台（电容柜 1 面，pt 盘 2 面，崔家沟出线柜 1 面）。⑵、ct 更换： ① 由于矿井负荷的增加，需将原来 150a 的两台总进线柜、联络柜更换为 350a 的； ② 下井两台出线柜更换为 300a； ⑶、现有地面供电的两台 s9-315/10/400 变压器容量不能满足地面低压供电要求，需将这两台变压器更换为容量 630kva的变压器。 二、井下变电所： ⑴、更换下井电缆，将原先的两路 myjv3×35/10 电缆更换为两路 myjv3×120/10，共计 3000m； ⑵、井下变电所增设高开 5 台，3 台 100a 的备用，两台50a 的局扇水泵两回路专用。矿井电力负荷统计见附表 1 矿井电力负荷规划见附表 2 矿井高压一次供电系统见图 1 矿井高压一次改造供电系统图见图 2
