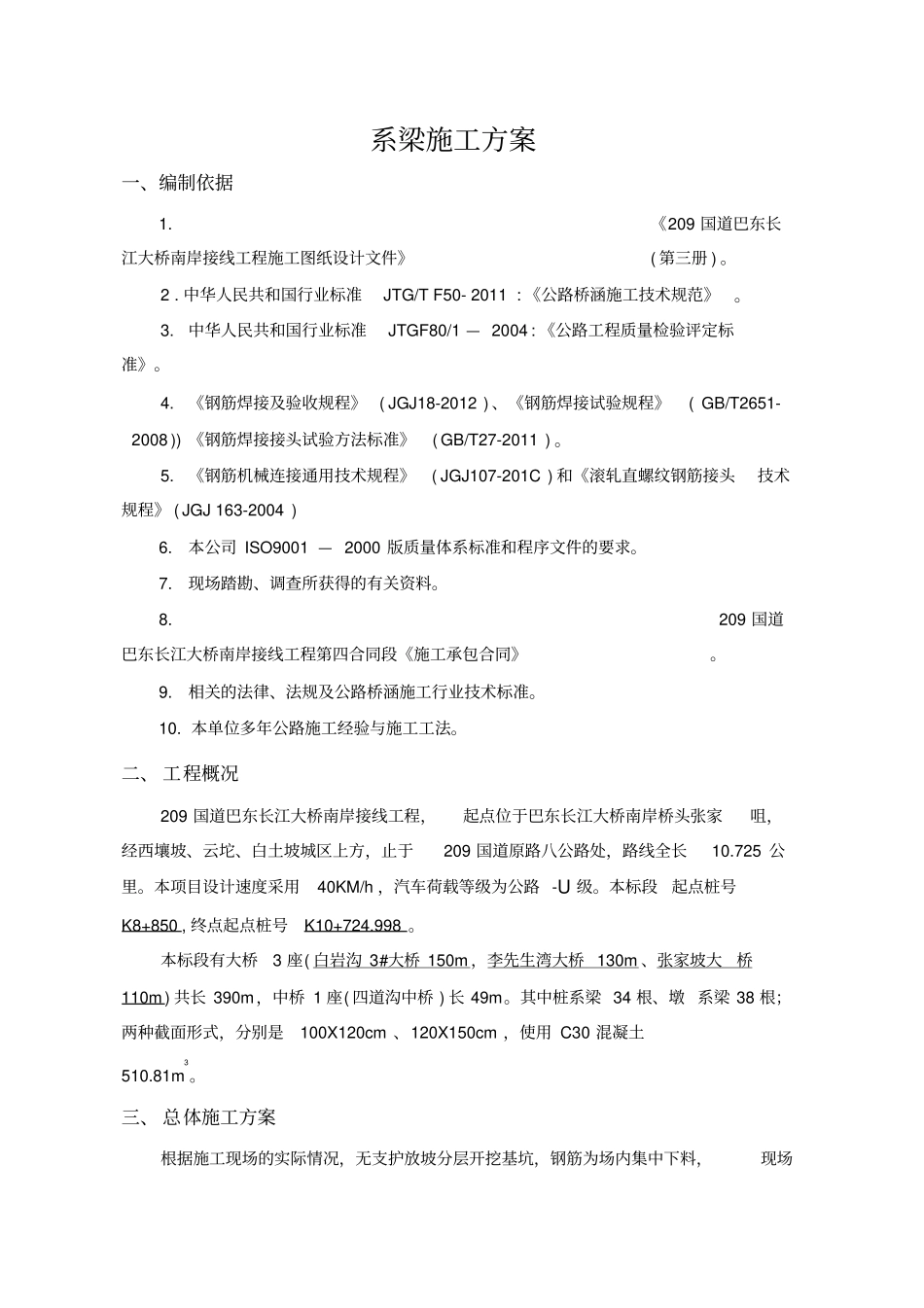

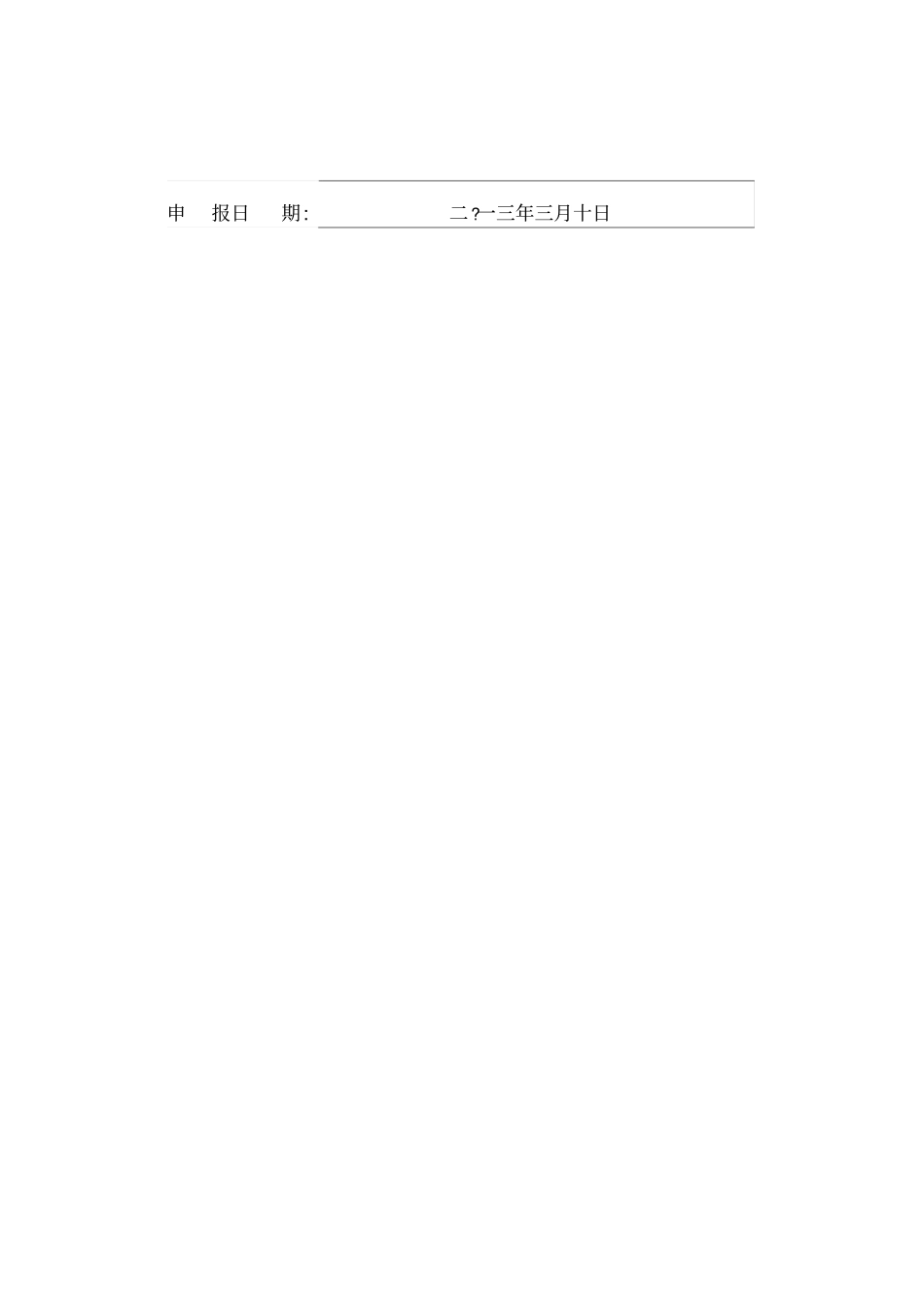

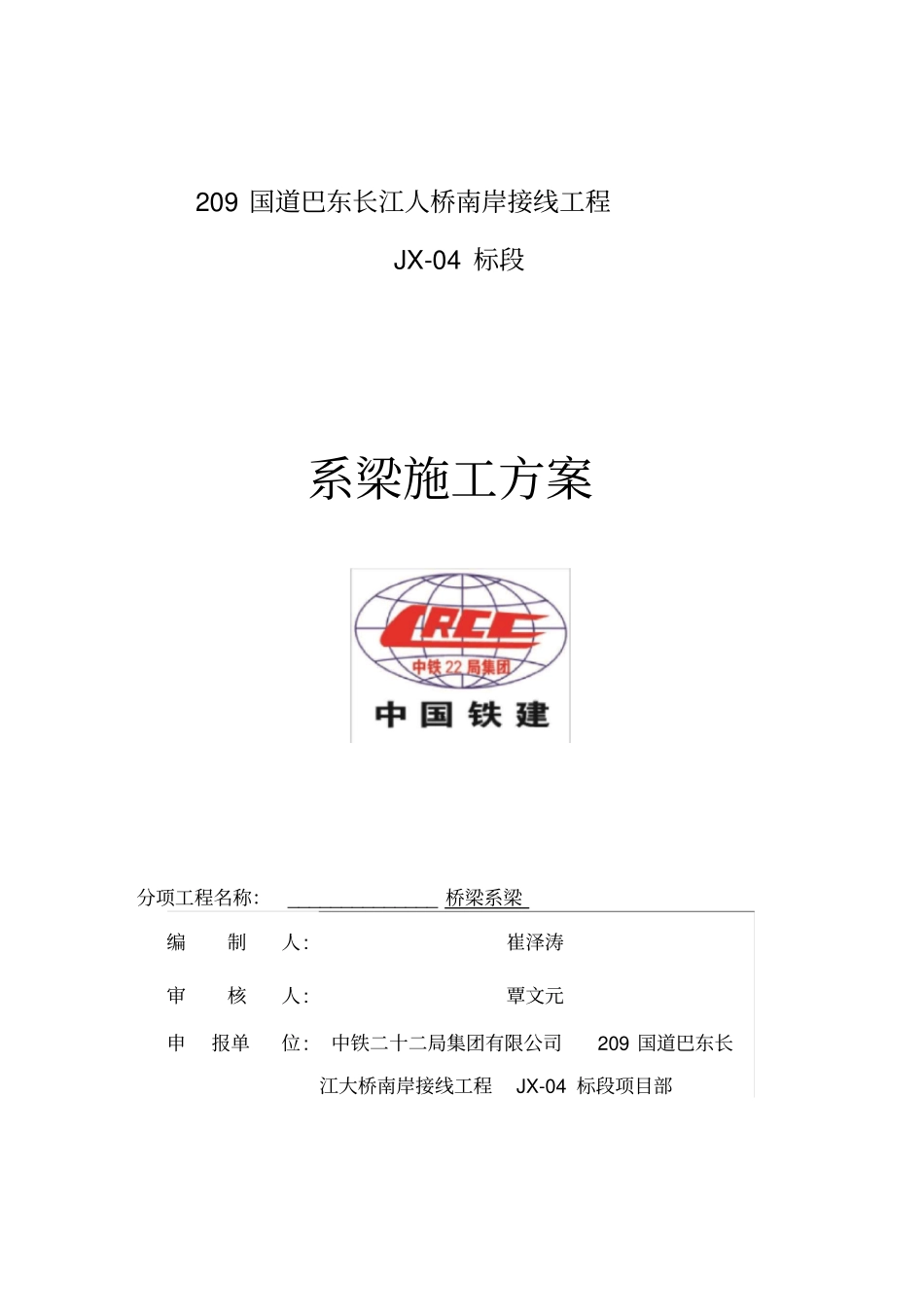

209 国道巴东长江人桥南岸接线工程JX-04 标段系梁施工方案分项工程名称：______________ 桥梁系梁编制人: 崔泽涛审核人: 覃文元申报单位: 中铁二十二局集团有限公司209 国道巴东长江大桥南岸接线工程JX-04 标段项目部申报日期: 二?一三年三月十日系梁施工方案一、编制依据1. 《209 国道巴东长江大桥南岸接线工程施工图纸设计文件》( 第三册 ) 。2 . 中华人民共和国行业标准JTG/T F50- 2011 : 《公路桥涵施工技术规范》。3. 中华人民共和国行业标准JTGF80/1 — 2004 : 《公路工程质量检验评定标准》。4. 《钢筋焊接及验收规程》 ( JGJ18-2012 ) 、《钢筋焊接试验规程》 ( GB/T2651-2008 )) 《钢筋焊接接头试验方法标准》( GB/T27-2011 ) 。5. 《钢筋机械连接通用技术规程》( JGJ107-201C ) 和《滚轧直螺纹钢筋接头技术规程》 ( JGJ 163-2004 ) 6. 本公司 ISO9001 — 2000 版质量体系标准和程序文件的要求。7. 现场踏勘、调查所获得的有关资料。8. 209 国道巴东长江大桥南岸接线工程第四合同段《施工承包合同》。9. 相关的法律、法规及公路桥涵施工行业技术标准。10. 本单位多年公路施工经验与施工工法。二、 工程概况209 国道巴东长江大桥南岸接线工程，起点位于巴东长江大桥南岸桥头张家咀，经西壤坡、云坨、白土坡城区上方，止于209 国道原路八公路处，路线全长10.725 公里。本项目设计速度采用40KM/h ，汽车荷载等级为公路 -U 级。本标段起点桩号K8+850 , 终点起点桩号K10+724.998 。本标段有大桥3 座( 白岩沟 3#大桥 150m ，李先生湾大桥 130m 、张家坡大桥110m ) 共长 390m，中桥 1 座( 四道沟中桥 ) 长 49m。其中桩系梁 34 根、墩 系梁 38 根；两种截面形式，分别是100X120cm 、120X150cm ，使用 C30 混凝土3510.81m 。三、 总体施工方案根据施工现场的实际情况，无支护放坡分层开挖基坑，钢筋为场内集中下料，现场焊接、绑扎成型，模板使用定型钢模板，混凝土采用搅拌站集中拌制，混凝土浇筑采用塔吊、吊车或溜槽水平分层浇筑。四、施工准备1、技术准备1）图纸审核在开工之前应组织技术人员进行承台图纸审核，充分理解设计意图，核算标高、及钢筋的下料情况，同时熟悉规范标准。2）试验准备试验室做好混凝土配合比的验证工作，并进行上报审批，同时做好生产所需原材料的报验工作，保证生产所用材料满足施工要求。3）测量准备做好导线点及水准...
