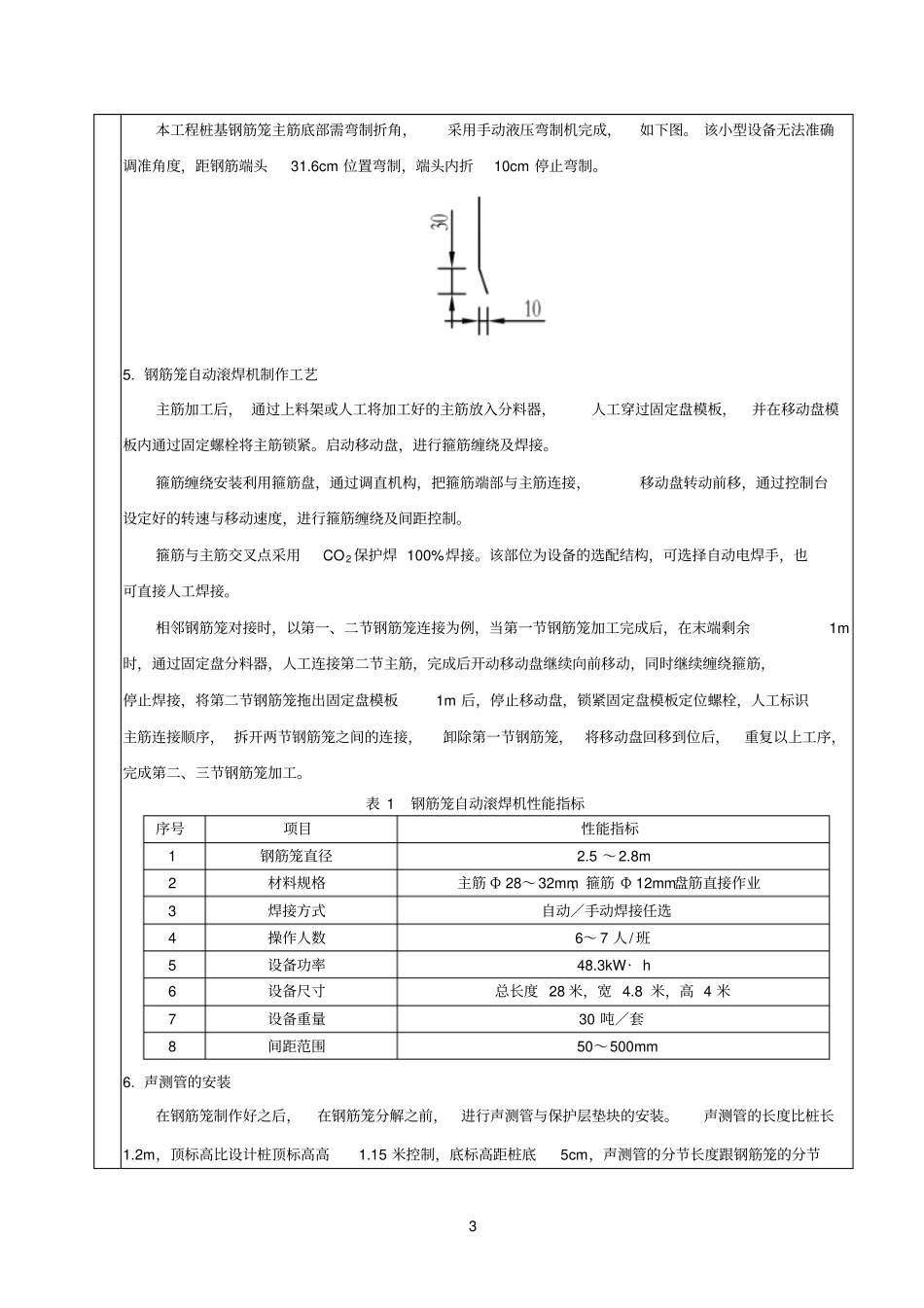

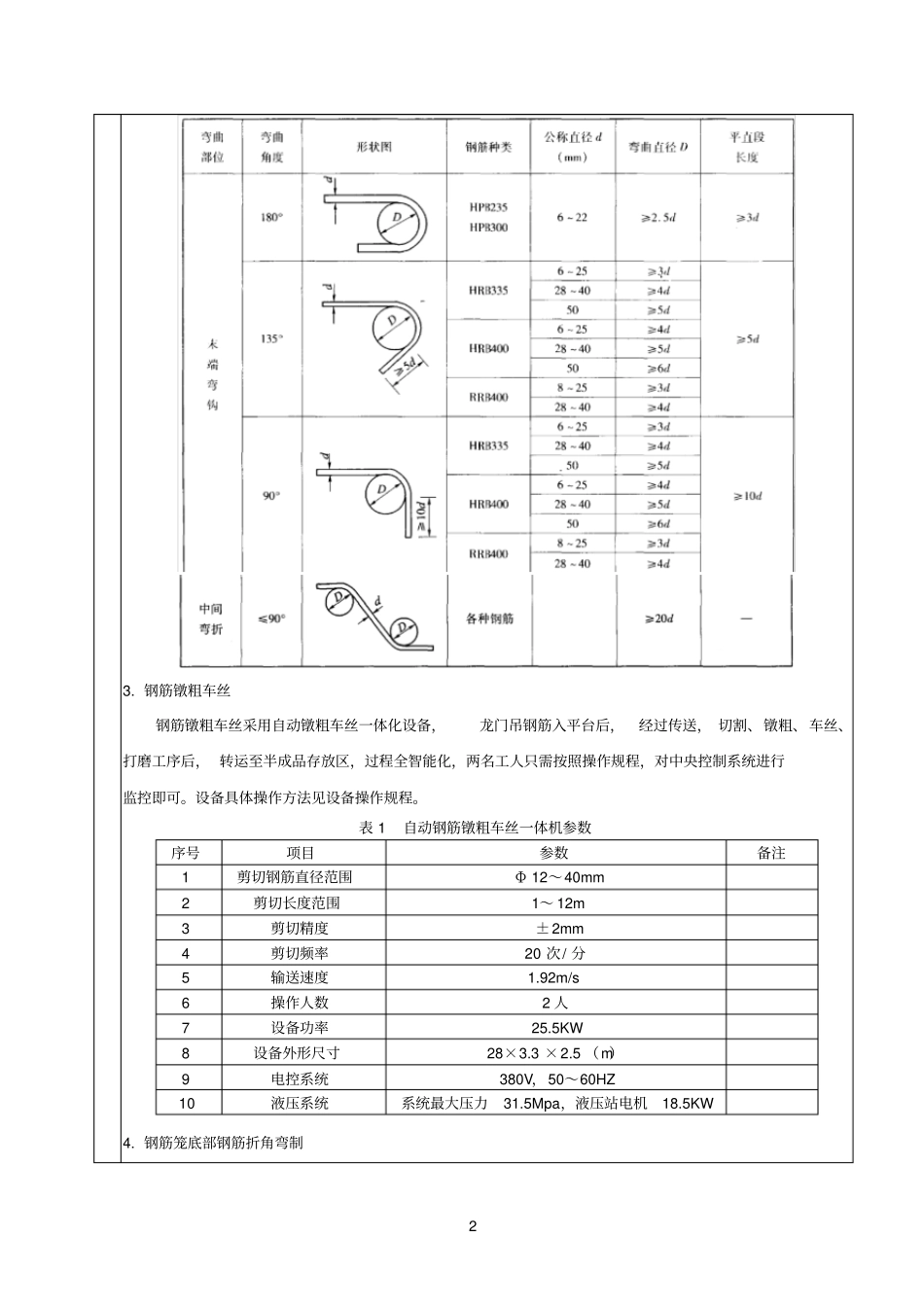

1 钢筋笼加工及安装技术交底通知单单位工程桩基工程交底时间2018.3.3 分项工程钢筋笼加工与安装工程部位0#-20#墩接受班组芜湖宗盛钢筋笼加工与安装作业班组工程数量216 根进度要求质量标准钢筋骨架的制作实测项目见表1。钢筋骨架的安装实测项目表2。表 1 钻孔桩钢筋骨架制作实测项目项次检查项目规定值或允许偏差检查方式1 主筋间距 (mm) ±10 尺量：每段2 个断面2 箍筋或螺旋筋间距(mm) ±10 尺量：每段5~10 个间距3 钢筋骨架外径 (mm) ±10 尺量：每段2 个断面4 钢筋骨架长度 (mm) ±10 尺量：全部成品钢筋笼质量抽检（外观鉴定）：钢筋表面不允许有明显的锈蚀、油污、焊渣；钢筋骨架没有明显不圆和施工刚度能满足要求，方为质量检查合格。表 2 钻孔桩钢筋骨架安装实测项目序号检查项目规定值或允许偏差检查方式1 骨架中心平面位置(mm) 20 GPS或经纬仪：全部2 骨架顶端高程（mm）± 20 水准仪：全部3 骨架底面高程（mm）± 50 按顶端高程及骨架长度推算4 保护层厚度（ mm）0～+5mm 尺量：每段沿笼外侧检查5~8 处施工程序及操作要点1. 钢筋存放（1）钢筋存放时垫离地面250mm。（2）钢筋按批号分堆存放，并挂牌明示。（3）不合格的钢筋单独堆放，并挂上不合格品的标示牌。2. 钢筋弯钩制作受力主筋钢筋制作和末端弯钩形状进行加工和制作，如下表。2 3. 钢筋镦粗车丝钢筋镦粗车丝采用自动镦粗车丝一体化设备，龙门吊钢筋入平台后，经过传送， 切割、镦粗、车丝、打磨工序后， 转运至半成品存放区，过程全智能化，两名工人只需按照操作规程，对中央控制系统进行监控即可。设备具体操作方法见设备操作规程。表 1 自动钢筋镦粗车丝一体机参数序号项目参数备注1 剪切钢筋直径范围Φ 12～40mm 2 剪切长度范围1～ 12m 3 剪切精度±2mm 4 剪切频率20 次/ 分5 输送速度1.92m/s 6 操作人数2 人7 设备功率25.5KW 8 设备外形尺寸28×3.3 ×2.5 （m）9 电控系统380V，50～60HZ 10 液压系统系统最大压力31.5Mpa，液压站电机18.5KW 4. 钢筋笼底部钢筋折角弯制3 本工程桩基钢筋笼主筋底部需弯制折角，采用手动液压弯制机完成，如下图。 该小型设备无法准确调准角度，距钢筋端头31.6cm 位置弯制，端头内折10cm 停止弯制。5. 钢筋笼自动滚焊机制作工艺主筋加工后， 通过上料架或人工将加工好的主筋放入分料器，人工穿过固定盘模板，并在移动盘模板内通过固定螺栓将主筋锁紧。启动移动盘...
