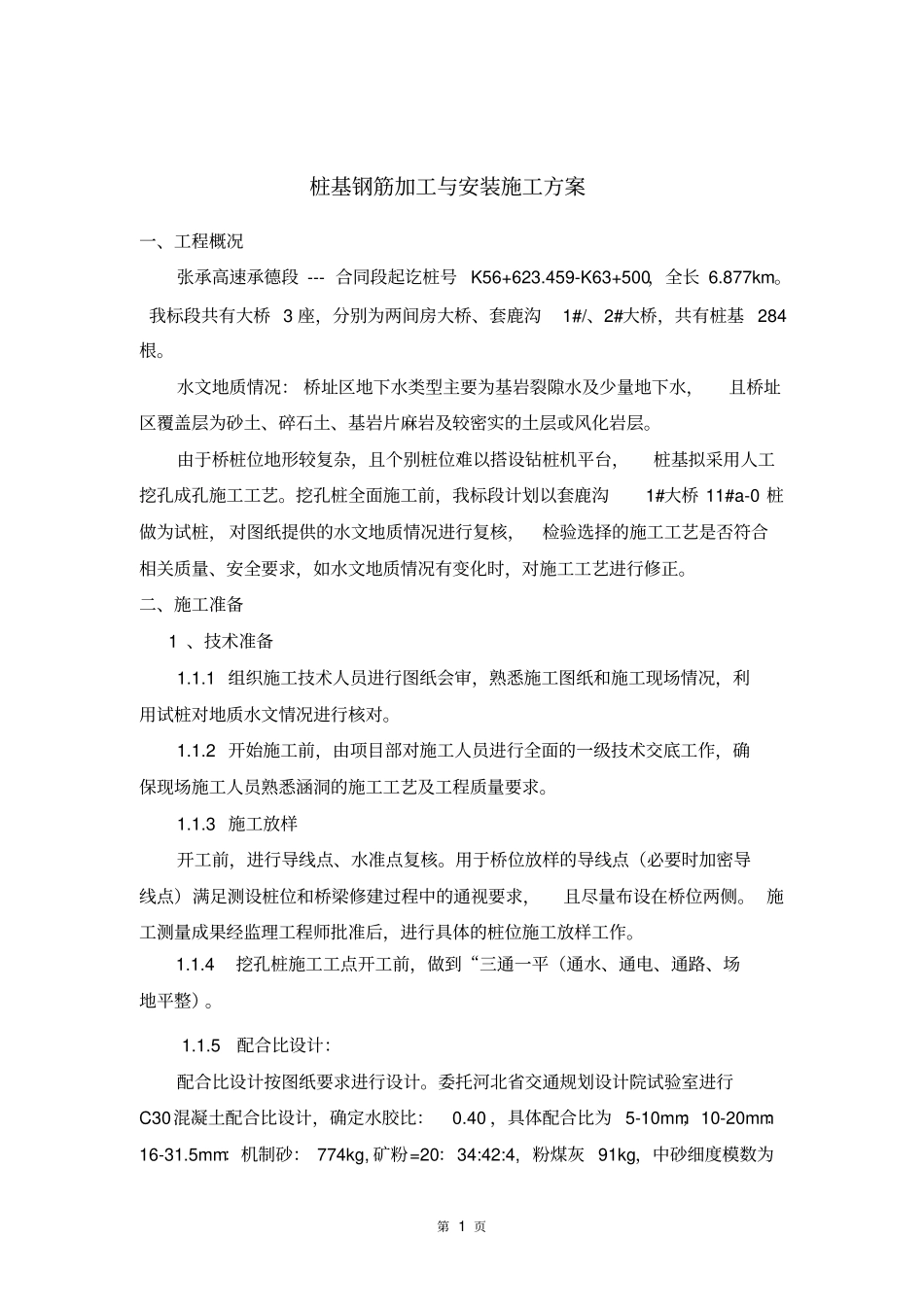

第 1 页桩基钢筋加工与安装施工方案一、工程概况张承高速承德段 --- 合同段起讫桩号 K56+623.459-K63+500，全长 6.877km。我标段共有大桥 3 座，分别为两间房大桥、套鹿沟1#/、2#大桥，共有桩基 284根。水文地质情况： 桥址区地下水类型主要为基岩裂隙水及少量地下水，且桥址区覆盖层为砂土、碎石土、基岩片麻岩及较密实的土层或风化岩层。由于桥桩位地形较复杂，且个别桩位难以搭设钻桩机平台，桩基拟采用人工挖孔成孔施工工艺。挖孔桩全面施工前，我标段计划以套鹿沟1#大桥 11#a-0 桩做为试桩， 对图纸提供的水文地质情况进行复核，检验选择的施工工艺是否符合相关质量、安全要求，如水文地质情况有变化时，对施工工艺进行修正。二、施工准备 1 、技术准备1.1.1 组织施工技术人员进行图纸会审，熟悉施工图纸和施工现场情况，利用试桩对地质水文情况进行核对。1.1.2 开始施工前，由项目部对施工人员进行全面的一级技术交底工作，确保现场施工人员熟悉涵洞的施工工艺及工程质量要求。1.1.3 施工放样开工前，进行导线点、水准点复核。用于桥位放样的导线点（必要时加密导线点）满足测设桩位和桥梁修建过程中的通视要求，且尽量布设在桥位两侧。 施工测量成果经监理工程师批准后，进行具体的桩位施工放样工作。1.1.4挖孔桩施工工点开工前，做到“三通一平（通水、通电、通路、场地平整）。 1.1.5配合比设计：配合比设计按图纸要求进行设计。委托河北省交通规划设计院试验室进行C30混凝土配合比设计，确定水胶比：0.40 ，具体配合比为 5-10mm；10-20mm：16-31.5mm：机制砂： 774kg, 矿粉=20：34:42:4, 粉煤灰 91kg，中砂细度模数为第 2 页2.88 。1.2 机械准备我项目的桥梁机械设备已全部进场。主要混凝土设备采用集中拌和方式。目前，已进场一台75 型混凝土拌和楼。该拌合设备具备可自动计量和自动打印的功能，设备安装调试完成后已由计量监督部门对设备计量部分进行标定。具体设备如下表：机械设备配置表设备名称投入数量规格型号用途自动弯曲机1 台钢筋加工滚焊机1 台钢筋加工电焊机5 台120kw 钢筋加工安装汽车吊2 台25t 吊装拖车2 台钢筋运输发电机1 台200kw 钢筋加工调直机1 台钢筋加工安装闪光对焊机1 台钢筋加工安装1.3 现场质量控制用仪器、工具1.3.1 50m钢尺 4 把。1.3.2 坍落度桶 4 个。1.3.3 50m 皮尺 2 把、探孔器 2 个。1.3.4 其他相关的检测仪器； TP701全站仪 2 台、DS-3水...
