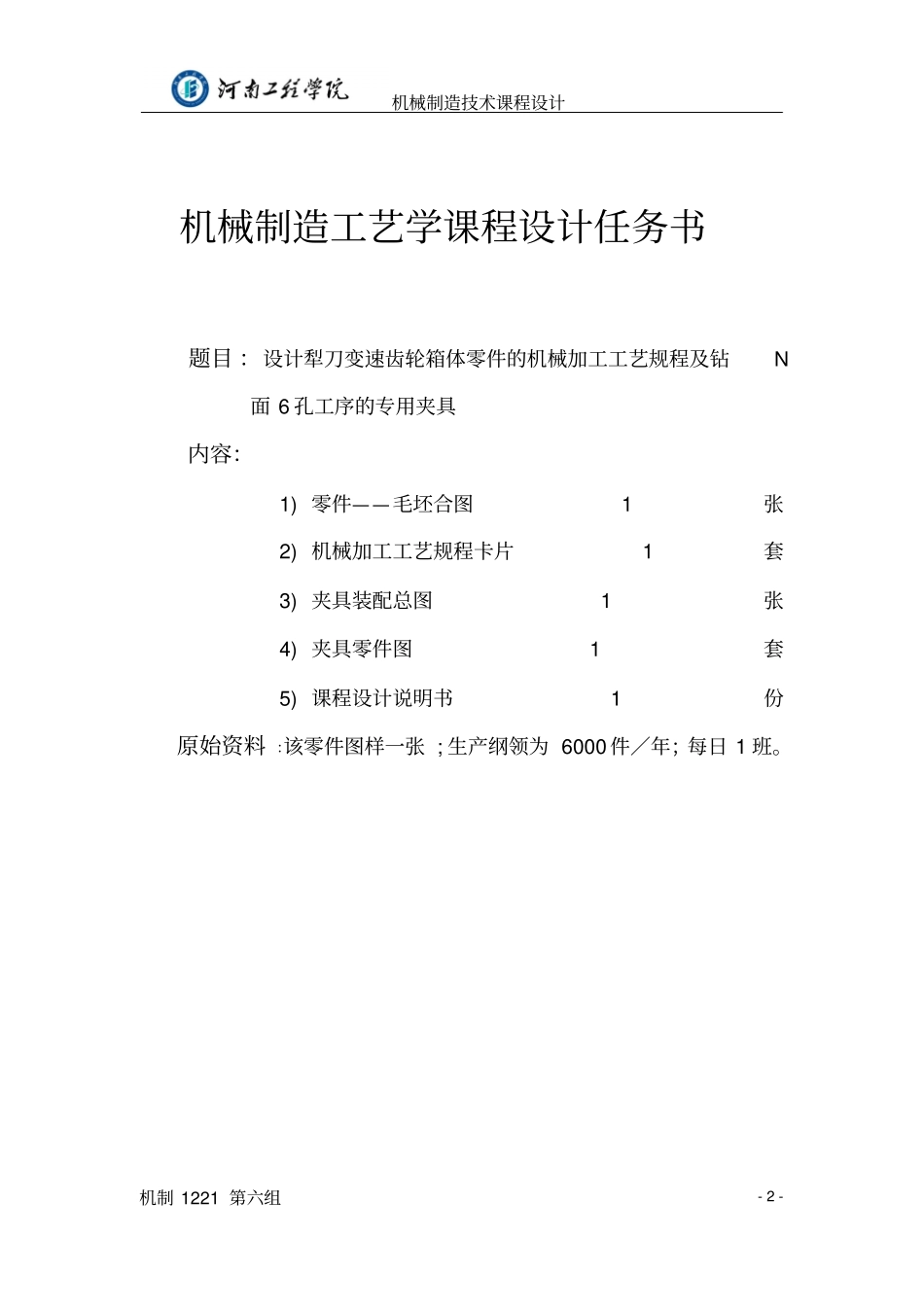

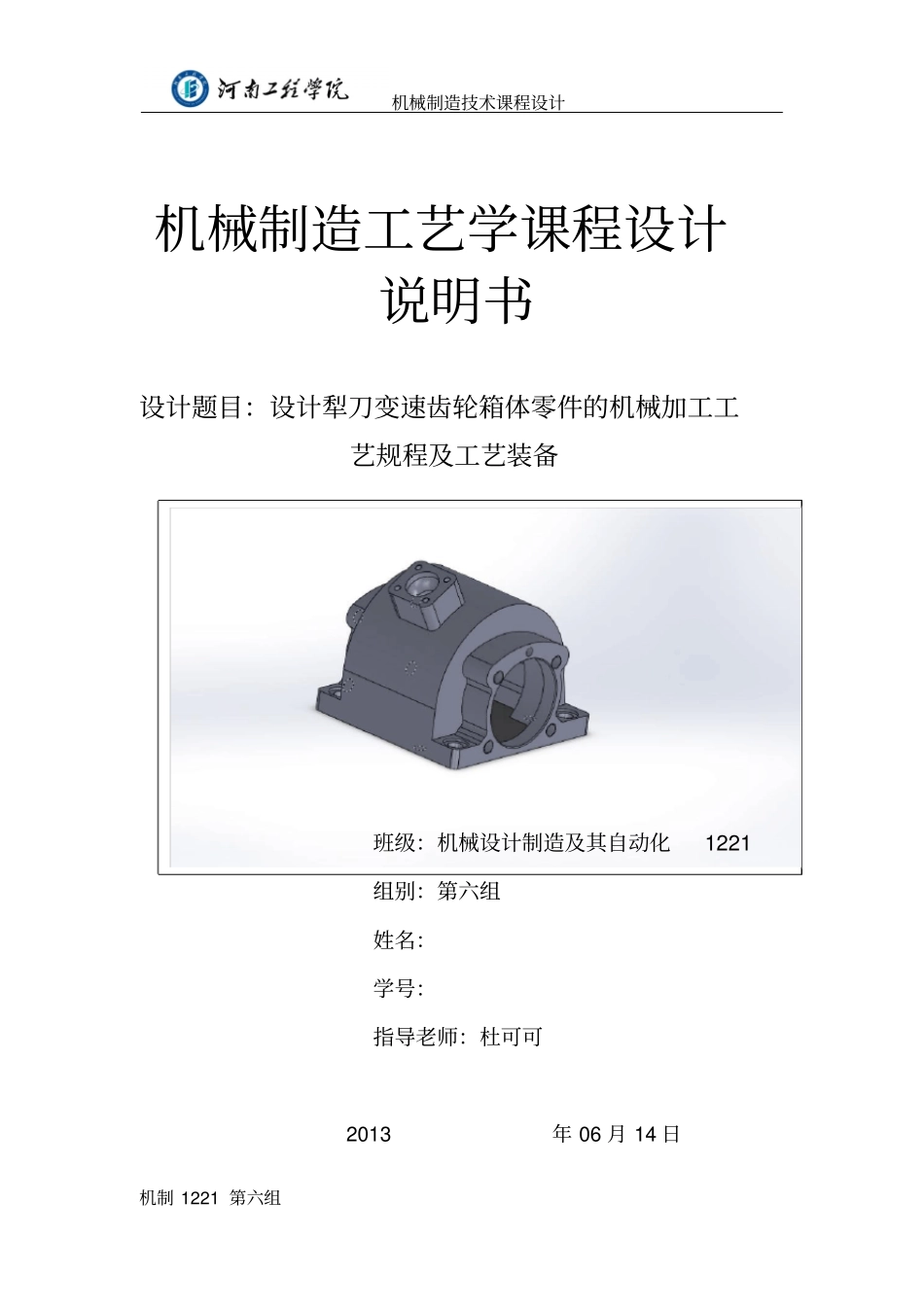

机械制造技术课程设计机制 1221 第六组机械制造工艺学课程设计说明书设计题目：设计犁刀变速齿轮箱体零件的机械加工工艺规程及工艺装备班级：机械设计制造及其自动化1221 组别：第六组姓名：学号：指导老师：杜可可 2013年 06 月 14 日机械制造技术课程设计机制 1221 第六组机械制造技术课程设计机制 1221 第六组- 2 -机械制造工艺学课程设计任务书题目 ：设计犁刀变速齿轮箱体零件的机械加工工艺规程及钻N面 6 孔工序的专用夹具内容：1) 零件——毛坯合图 1张2) 机械加工工艺规程卡片 1套3) 夹具装配总图 1张4) 夹具零件图 1套5) 课程设计说明书 1份原始资料 ：该零件图样一张 ; 生产纲领为 6000 件∕年；每日 1 班。机械制造技术课程设计机制 1221 第六组- 3 -摘要在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。 在制定工艺过程中， 要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具， 刀具及量具， 还有走刀次数和走刀长度， 最后计算该工序的基本时间，辅助时间和工作地服务时间。关键词：工序，工位，工步，加工余量，定位方案，夹紧力机械制造技术课程设计机制 1221 第六组- 4 -摘要 . ......................................... - 3 -第 1 章绪言 . ..................................... 6第 2 章零件工艺的分析............................ 72.1 零件的作用 .................................. - 7 - 2.2 零件的工艺分析 . .............................. - 8 - 第 3 章确定毛坯、画毛坯—零件合图............ - 9 -第 4 章 拟定梨刀箱体加工的工艺路线............ - 10 - 4.1 定位基准的选择 . ............................. - 10 -4.2 制定工艺路线 ............................... - 11 -第 5 章选择加工设备及刀具、夹具、量具..... - 13 -第 6 章 确定切削用量及基本工时................ - 14 - 6.1 加工工序设计 1、粗铣、精铣 N面工序 ........... - 14 - 6.2 工序钻扩铰 2- φ 10F9孔至 2- φ 9F9，钻 4- φ 13mm孔加工工序 .............................................. - 15 - 6.3...
