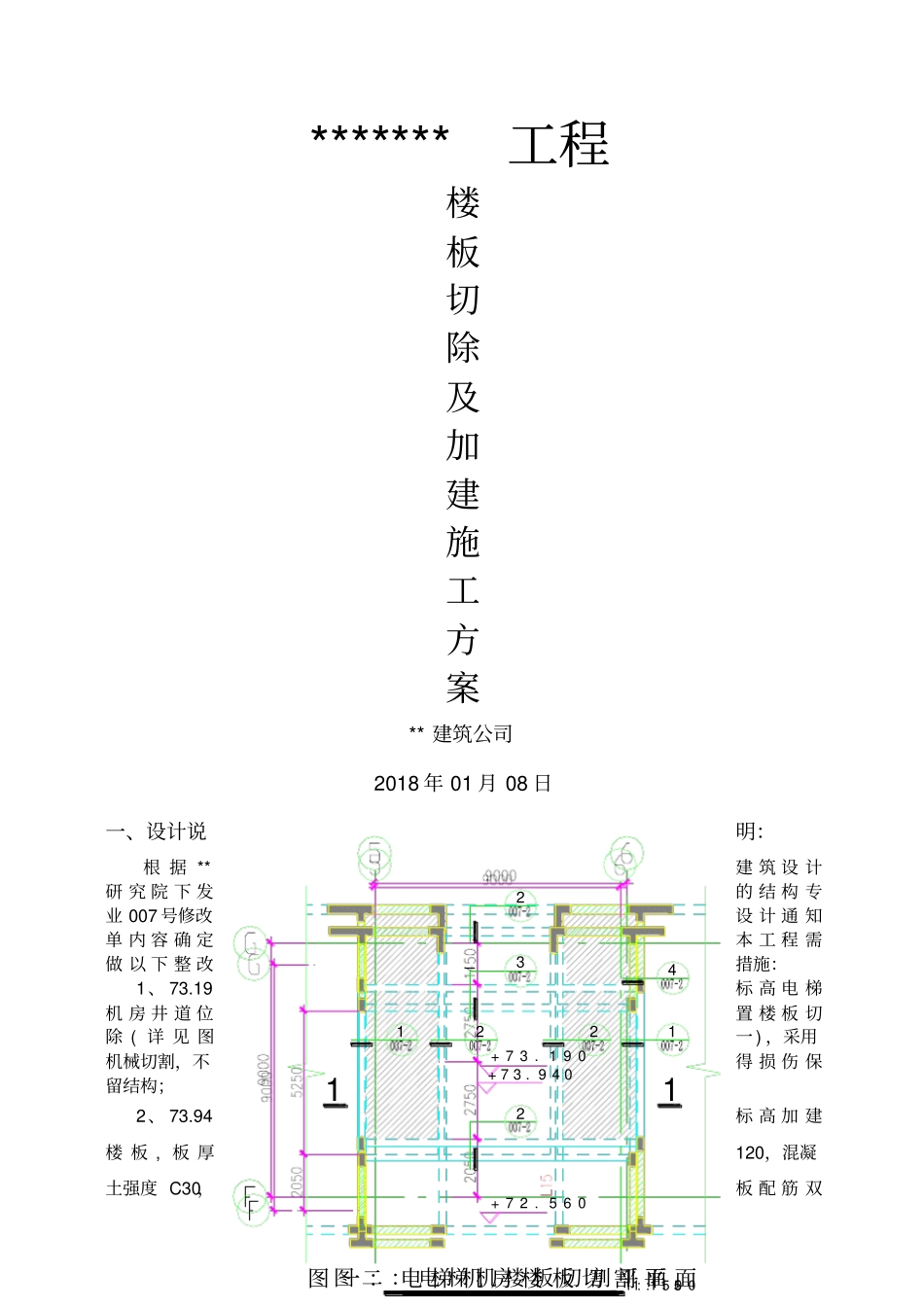

*******工程楼板切除及加建施工方案** 建筑公司2018 年 01 月 08 日一、设计说明：根 据 **建 筑 设 计研 究 院 下 发的 结 构 专业 007 号修改设 计 通 知单 内 容 确 定本 工 程 需做 以 下 整 改措施：1、 73.19标 高 电 梯机 房 井 道 位置 楼 板 切除 ( 详 见 图一 ) ，采用机械切割，不得 损 伤 保留结构；2、 73.94标 高 加 建楼 板 , 板 厚120，混凝土强度 C30，板 配 筋 双1 : 1 5 0图 一 ： 电 梯 机 房 楼 板 切 割 平 面+ 7 3 . 1 9 0+ 7 2 . 5 6 01 : 1 5 0图 二 ： 电 梯 机 楼 板 切 割 平 面+ 7 3 . 9 4 0111122232412@150，机房层楼板按电梯条件图留孔。（详见图二）二、工程概况：本工程为 ** 工程，建设地点位于 ** ，总建筑面积为 **m2，建筑基底面积为 **m2，框架- 核心筒结构，地下一层地上** 层，建筑高度为 **m，主要使用功能是 ** 。三、工艺流程及操作要点：施工工艺： 放线→搭设临边防护 （含成品保护） 及楼面拆除及加建支撑体系列→电梯井顶板切除（风镐）→人工凿除剩余楼板→切除被破碎板的板筋→垃圾清运→植筋及施工缝处理→→加建楼板施工→竣工验收1、放线：按照设计变更要求的位置、尺寸，用墨线准确施放切割位置线及加建楼板的位置线；2、搭设临边防护 （含成品保护） 及楼面拆除及加建支撑体系列：根据现场实际情况，施工架采用 Φ 48.3 ×3.6 钢管进行搭设支撑体系， 按照施工顺序从下往上贯通搭设至标高73.94 米板底，要求脚手架搭设符合规范要求。临边防护搭设搭设范围为破碎区域2 米外周边；3、电梯井顶板切除：顶板切除过程中使用风镐按照由外到内的顺序进行破除，碰到钢筋应避开，不得采用野蛮拆除方式。 最好是分块切割破碎。 若夜间施工时应有足够照明，电箱、电线等应有防护措施，电工应值班；4、人工凿除剩余楼板：为保证楼板破除质量，用切割机（或水钻）两面切除后通过人工对电梯井周边内侧300mm范围内的剩余楼板进行凿除， 对于切割后洞口四周留下的残余混凝土采用人工剔凿；5、切除板筋：人工剔凿后再对板筋进行切割， 切割完成涂刷两遍防锈漆， 最后用 30mm的防水砂浆找平，并达到设计要求；6、垃圾清运：将凿除下来的混凝土块和其他废料及时清理干净，人工分批次将垃圾从 18 层转运至地面，再由装载机装车由外租拖拉机拖运至场外，...
