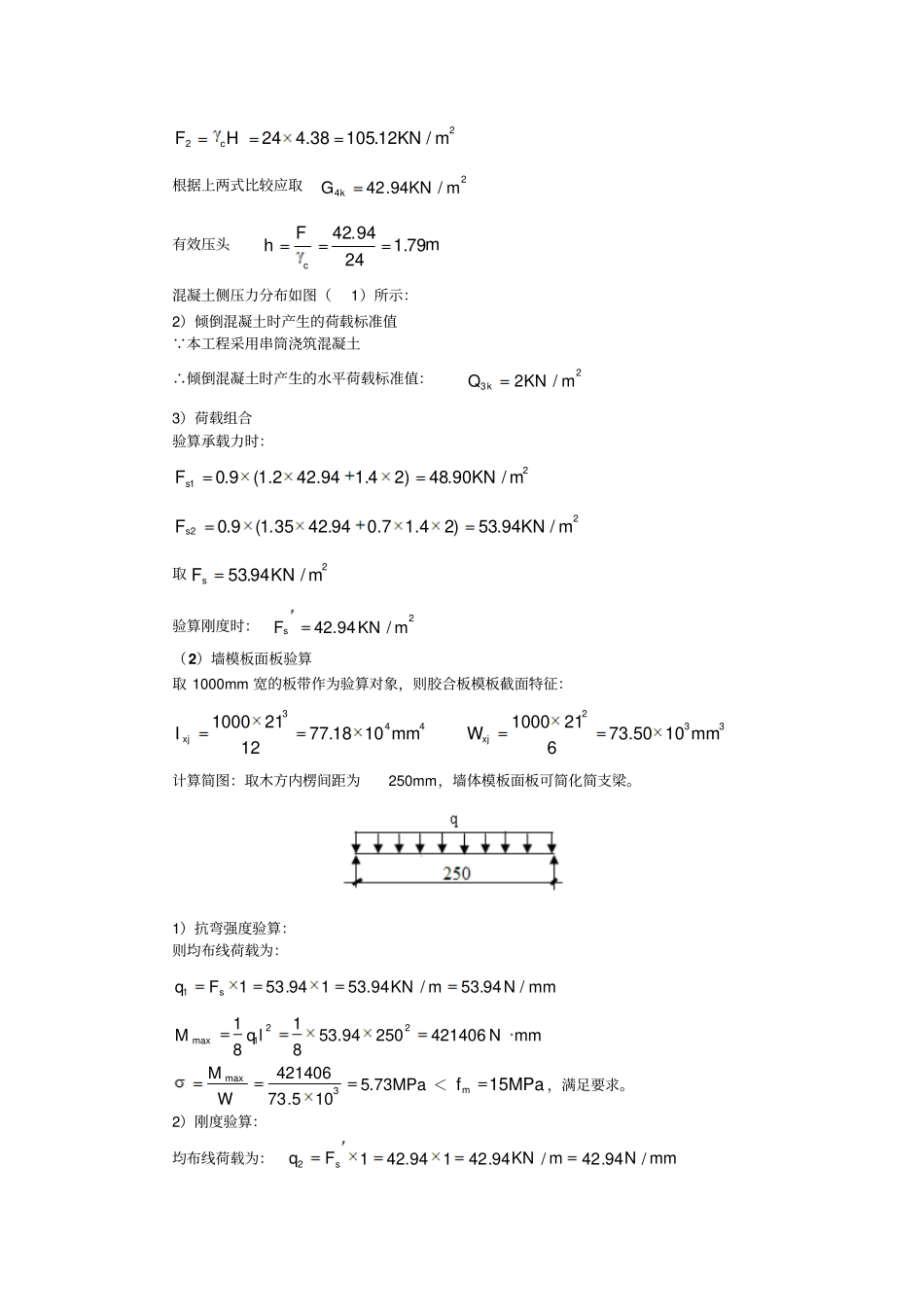

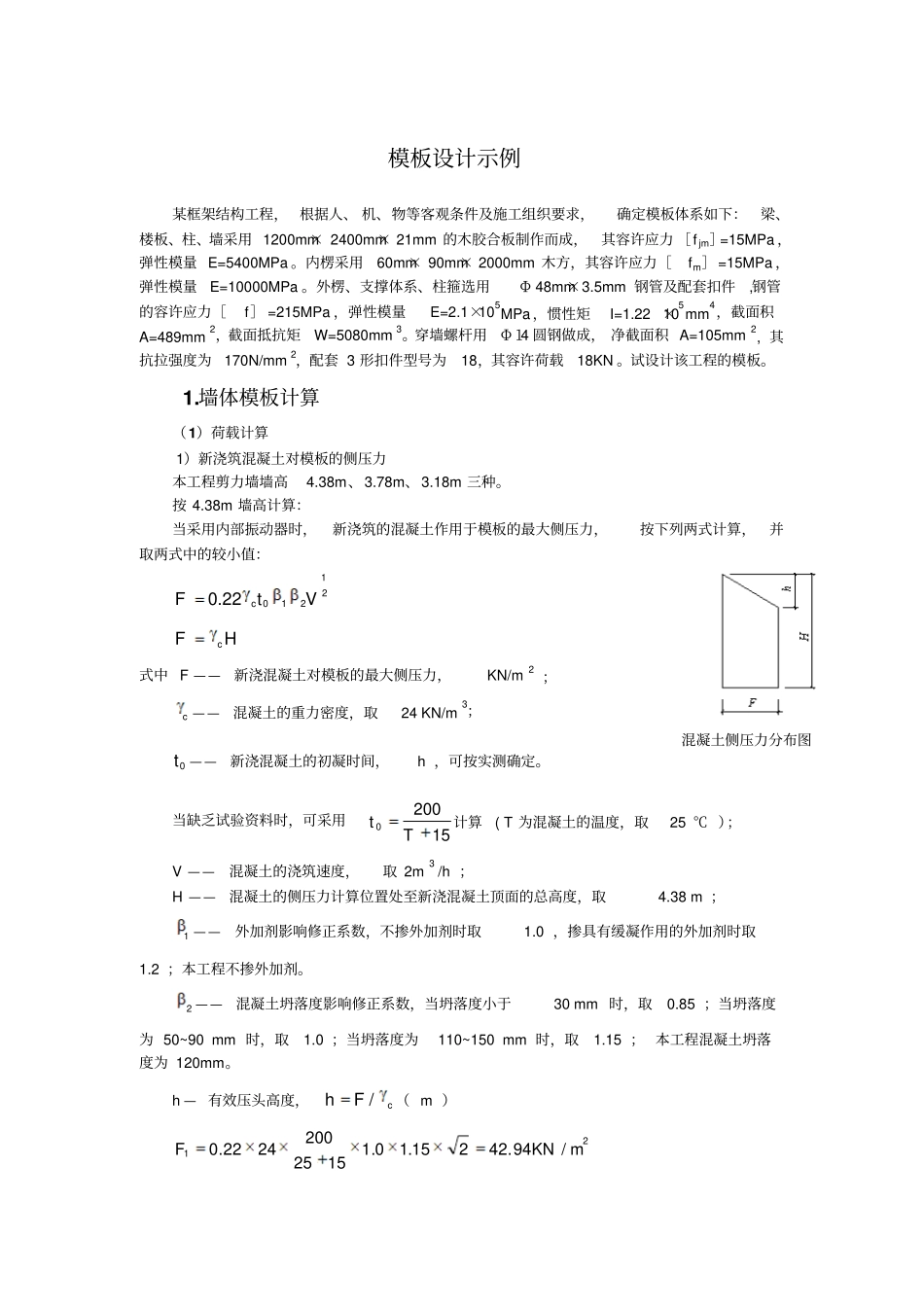

模板设计示例某框架结构工程， 根据人、 机、物等客观条件及施工组织要求，确定模板体系如下：梁、楼板、柱、墙采用 1200mm× 2400mm× 21mm 的木胶合板制作而成，其容许应力 ［f jm］=15MPa ，弹性模量 E=5400MPa 。内楞采用60mm× 90mm× 2000mm 木方，其容许应力［fm］=15MPa ，弹性模量E=10000MPa 。外楞、支撑体系、柱箍选用Φ 48mm×3.5mm 钢管及配套扣件,钢管的容许应力［f］ =215MPa ，弹性模量E=2.1×105MPa，惯性矩I=1.22 ×105mm4，截面积A=489mm2，截面抵抗矩W=5080mm3。穿墙螺杆用Φ 14 圆钢做成， 净截面积 A=105mm2, 其抗拉强度为170N/mm2，配套 3 形扣件型号为18，其容许荷载18KN 。试设计该工程的模板。1.墙体模板计算（1）荷载计算 1）新浇筑混凝土对模板的侧压力本工程剪力墙墙高4.38m、3.78m、3.18m 三种。按 4.38m 墙高计算：当采用内部振动器时，新浇筑的混凝土作用于模板的最大侧压力，按下列两式计算，并取两式中的较小值：2121022.0VtFcHFc式中 F ——新浇混凝土对模板的最大侧压力，KN/m2 ；c ——混凝土的重力密度，取24 KN/m3；0t ——新浇混凝土的初凝时间，h ，可按实测确定。当缺乏试验资料时，可采用152000Tt计算( T 为混凝土的温度，取25 ℃ ）；V ——混凝土的浇筑速度，取 2m 3 /h ；H ——混凝土的侧压力计算位置处至新浇混凝土顶面的总高度，取4.38 m ；1 ——外加剂影响修正系数，不掺外加剂时取1.0 ，掺具有缓凝作用的外加剂时取1.2 ；本工程不掺外加剂。2 ——混凝土坍落度影响修正系数，当坍落度小于30 mm 时，取0.85 ；当坍落度为 50~90 mm 时，取1.0 ；当坍落度为110~150 mm 时，取1.15 ； 本工程混凝土坍落度为 120mm。h — 有效压头高度，cFh/（ m ）21/94.42215.10.115252002422.0mKNF混凝土侧压力分布图22/12.10538.424mKNHFc根据上两式比较应取24/94.42mKNG k有效压头mFhc79.12494.42混凝土侧压力分布如图（1）所示：2）倾倒混凝土时产生的荷载标准值 本工程采用串筒浇筑混凝土∴倾倒混凝土时产生的水平荷载标准值：23/2mKNQ k3）荷载组合验算承载力时：21/90.48)24.194.422.1(9.0mKNFs22/94.53)24.17.094.4235.1(9.0mKNFs取2/94.53mKNFs验算刚度时：2/94.42mKNFs（2）墙模板面板验算取 1000mm 宽的板带作为验算对象，则胶合板模板截面特征：3324431050.7362110001018.7712211000mmWmmIxjxj计算简图：取木方内楞间...
