光电发射直读光谱仪分析条件的选择VIP免费

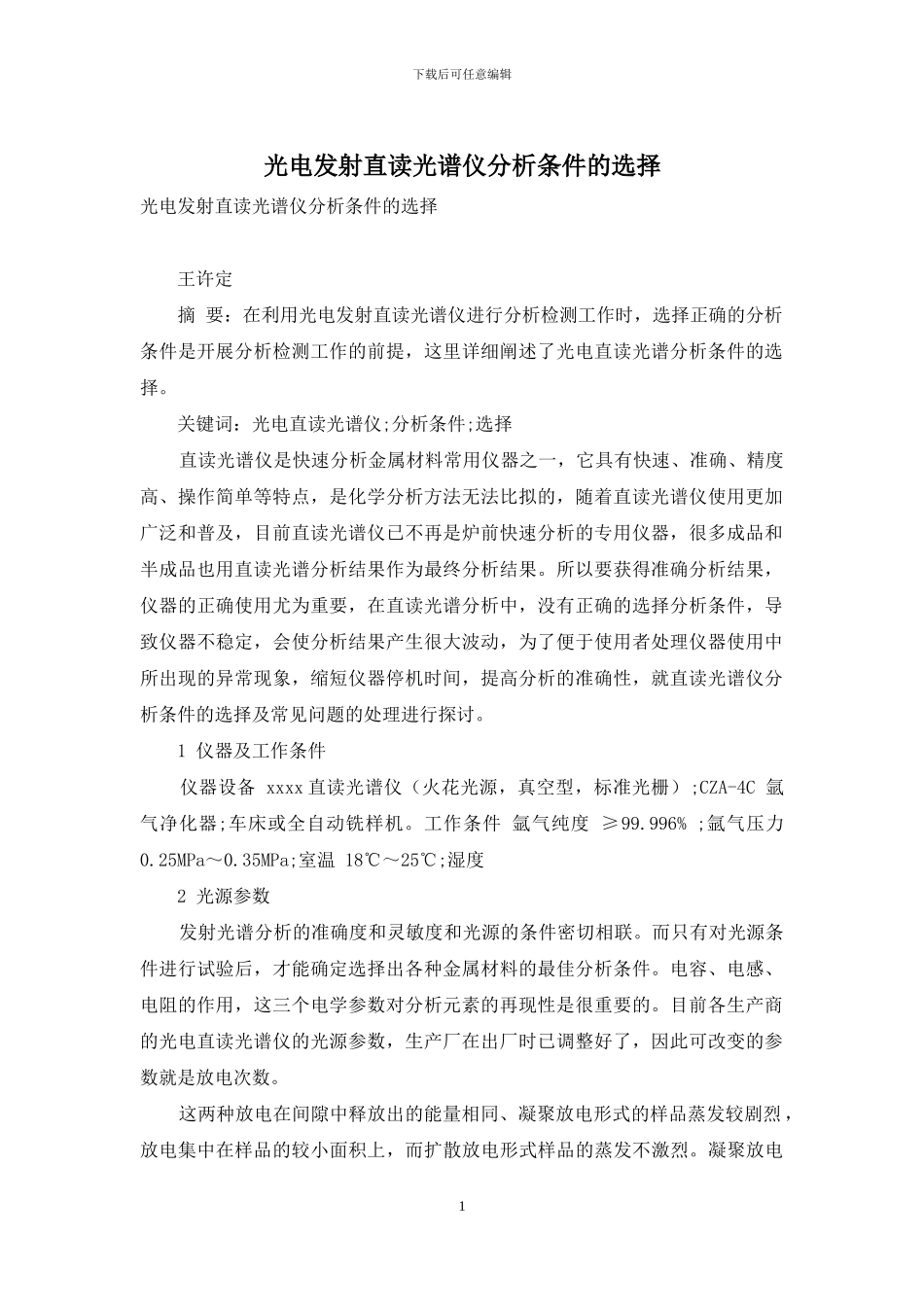

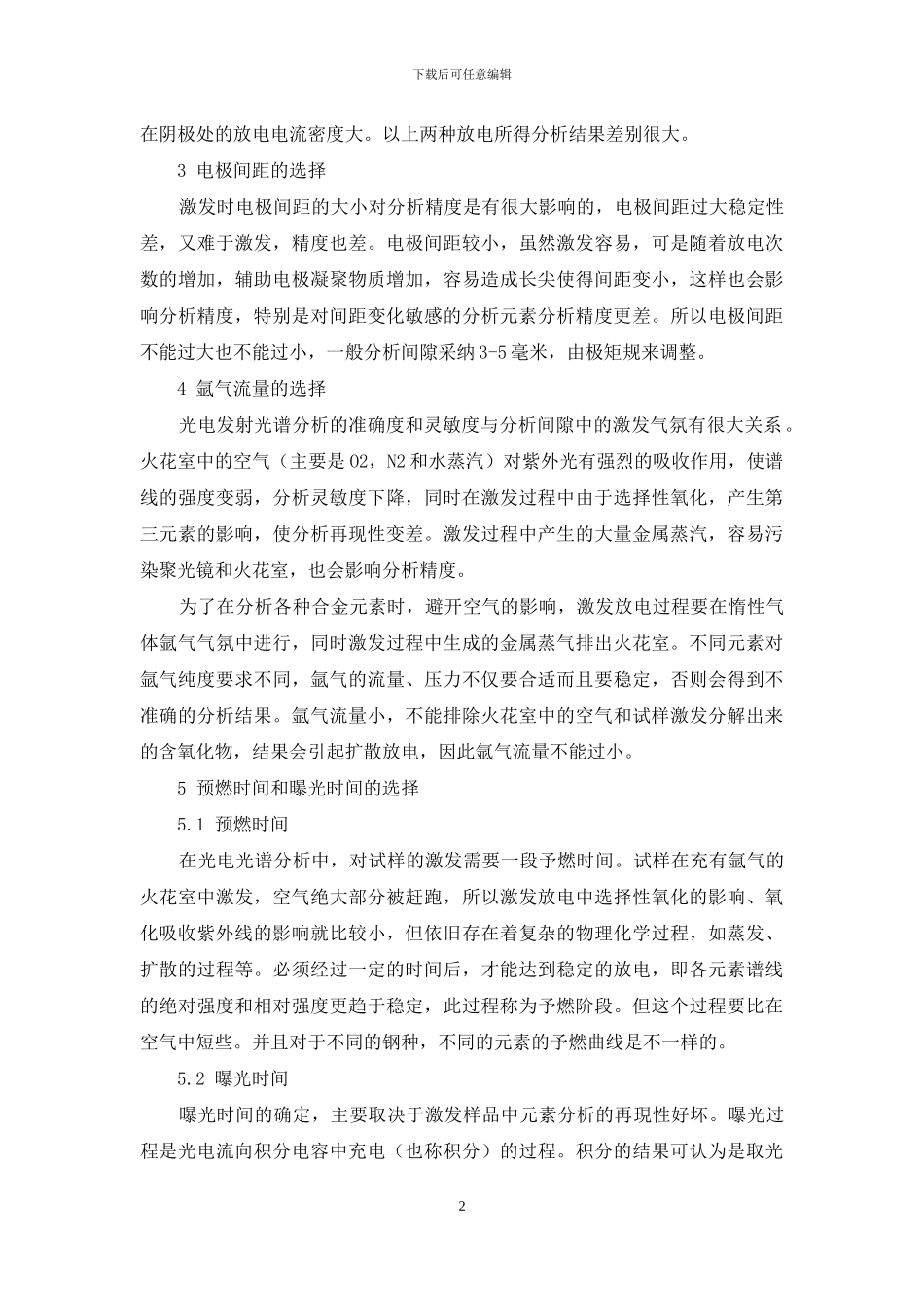

下载后可任意编辑光电发射直读光谱仪分析条件的选择光电发射直读光谱仪分析条件的选择 王许定 摘 要：在利用光电发射直读光谱仪进行分析检测工作时，选择正确的分析条件是开展分析检测工作的前提，这里详细阐述了光电直读光谱分析条件的选择。 关键词：光电直读光谱仪;分析条件;选择 直读光谱仪是快速分析金属材料常用仪器之一，它具有快速、准确、精度高、操作简单等特点，是化学分析方法无法比拟的，随着直读光谱仪使用更加广泛和普及，目前直读光谱仪已不再是炉前快速分析的专用仪器，很多成品和半成品也用直读光谱分析结果作为最终分析结果。所以要获得准确分析结果，仪器的正确使用尤为重要，在直读光谱分析中，没有正确的选择分析条件，导致仪器不稳定，会使分析结果产生很大波动，为了便于使用者处理仪器使用中所出现的异常现象，缩短仪器停机时间，提高分析的准确性，就直读光谱仪分析条件的选择及常见问题的处理进行探讨。 1 仪器及工作条件 仪器设备 xxxx 直读光谱仪（火花光源，真空型，标准光栅）;CZA-4C 氩气净化器;车床或全自动铣样机。工作条件 氩气纯度 ≥99.996% ;氩气压力0.25MPa～0.35MPa;室温 18℃～25℃;湿度 2 光源参数 发射光谱分析的准确度和灵敏度和光源的条件密切相联。而只有对光源条件进行试验后，才能确定选择出各种金属材料的最佳分析条件。电容、电感、电阻的作用，这三个电学参数对分析元素的再现性是很重要的。目前各生产商的光电直读光谱仪的光源参数，生产厂在出厂时已调整好了，因此可改变的参数就是放电次数。 这两种放电在间隙中释放出的能量相同、凝聚放电形式的样品蒸发较剧烈 ，放电集中在样品的较小面积上，而扩散放电形式样品的蒸发不激烈。凝聚放电1下载后可任意编辑在阴极处的放电电流密度大。以上两种放电所得分析结果差别很大。 3 电极间距的选择 激发时电极间距的大小对分析精度是有很大影响的，电极间距过大稳定性差，又难于激发，精度也差。电极间距较小，虽然激发容易，可是随着放电次数的增加，辅助电极凝聚物质增加，容易造成长尖使得间距变小，这样也会影响分析精度，特别是对间距变化敏感的分析元素分析精度更差。所以电极间距不能过大也不能过小，一般分析间隙采纳 3-5 毫米，由极矩规来调整。 4 氩气流量的选择 光电发射光谱分析的准确度和灵敏度与分析间隙中的激发气氛有很大关系。火花室中的空气（主要是 O2，N2 和水蒸汽）对紫外光有强烈的吸收作用，...
