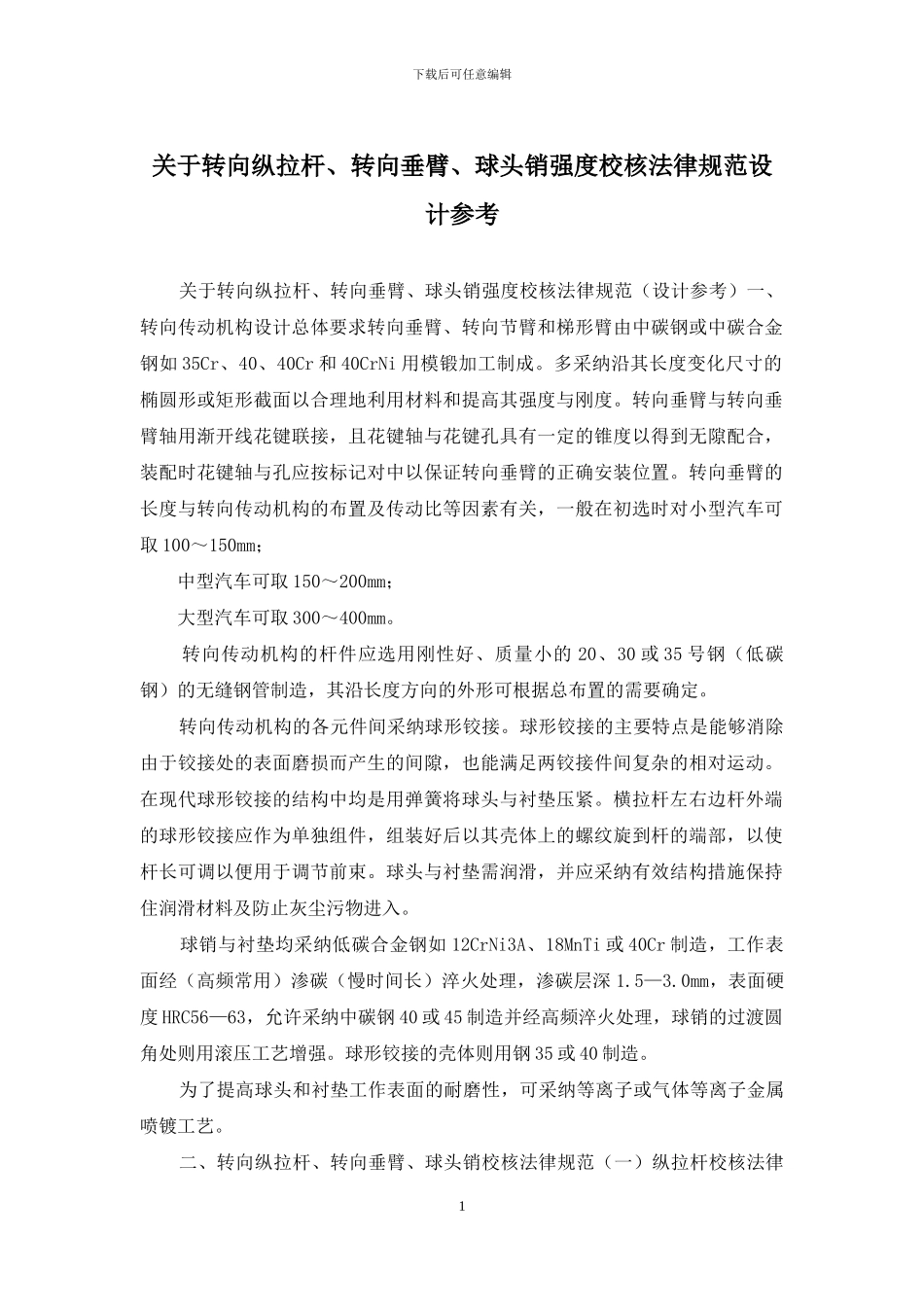

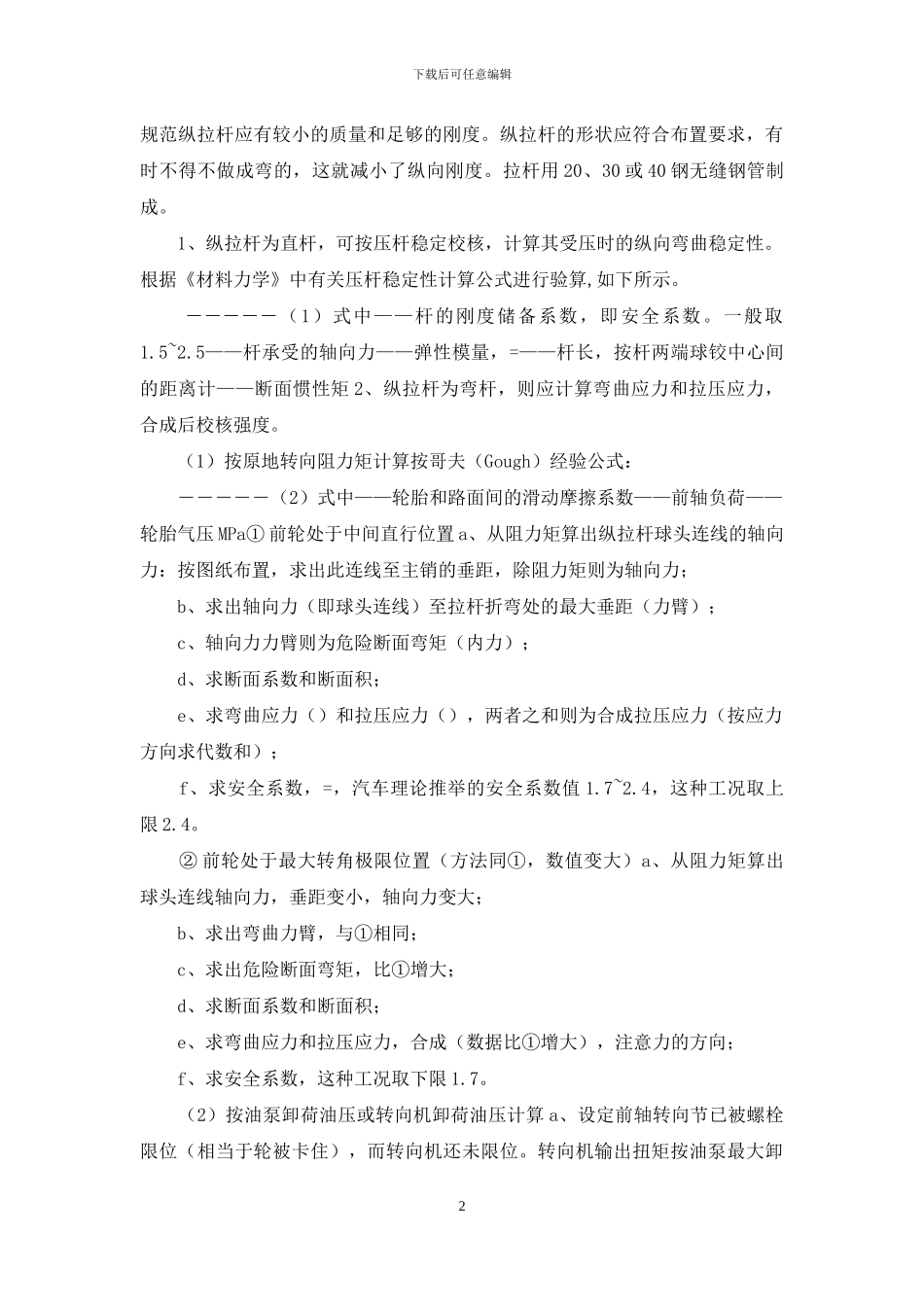

下载后可任意编辑关于转向纵拉杆、转向垂臂、球头销强度校核法律规范设计参考 关于转向纵拉杆、转向垂臂、球头销强度校核法律规范（设计参考）一、转向传动机构设计总体要求转向垂臂、转向节臂和梯形臂由中碳钢或中碳合金钢如 35Cr、40、40Cr 和 40CrNi 用模锻加工制成。多采纳沿其长度变化尺寸的椭圆形或矩形截面以合理地利用材料和提高其强度与刚度。转向垂臂与转向垂臂轴用渐开线花键联接，且花键轴与花键孔具有一定的锥度以得到无隙配合，装配时花键轴与孔应按标记对中以保证转向垂臂的正确安装位置。转向垂臂的长度与转向传动机构的布置及传动比等因素有关，一般在初选时对小型汽车可取 100～150mm； 中型汽车可取 150～200mm； 大型汽车可取 300～400mm。 转向传动机构的杆件应选用刚性好、质量小的 20、30 或 35 号钢（低碳钢）的无缝钢管制造，其沿长度方向的外形可根据总布置的需要确定。 转向传动机构的各元件间采纳球形铰接。球形铰接的主要特点是能够消除由于铰接处的表面磨损而产生的间隙，也能满足两铰接件间复杂的相对运动。在现代球形铰接的结构中均是用弹簧将球头与衬垫压紧。横拉杆左右边杆外端的球形铰接应作为单独组件，组装好后以其壳体上的螺纹旋到杆的端部，以使杆长可调以便用于调节前束。球头与衬垫需润滑，并应采纳有效结构措施保持住润滑材料及防止灰尘污物进入。 球销与衬垫均采纳低碳合金钢如 12CrNi3A、18MnTi 或 40Cr 制造，工作表面经（高频常用）渗碳（慢时间长）淬火处理，渗碳层深 1.5—3.0mm，表面硬度 HRC56—63，允许采纳中碳钢 40 或 45 制造并经高频淬火处理，球销的过渡圆角处则用滚压工艺增强。球形铰接的壳体则用钢 35 或 40 制造。 为了提高球头和衬垫工作表面的耐磨性，可采纳等离子或气体等离子金属喷镀工艺。 二、转向纵拉杆、转向垂臂、球头销校核法律规范（一）纵拉杆校核法律1下载后可任意编辑规范纵拉杆应有较小的质量和足够的刚度。纵拉杆的形状应符合布置要求，有时不得不做成弯的，这就减小了纵向刚度。拉杆用 20、30 或 40 钢无缝钢管制成。 1、纵拉杆为直杆，可按压杆稳定校核，计算其受压时的纵向弯曲稳定性。根据《材料力学》中有关压杆稳定性计算公式进行验算,如下所示。 ―――――（1）式中——杆的刚度储备系数，即安全系数。一般取1.5~2.5——杆承受的轴向力——弹性模量，=——杆长，按杆两端球铰中心间的距离计——断面惯性矩 2、纵拉...
