地下管线测量之浅探VIP免费

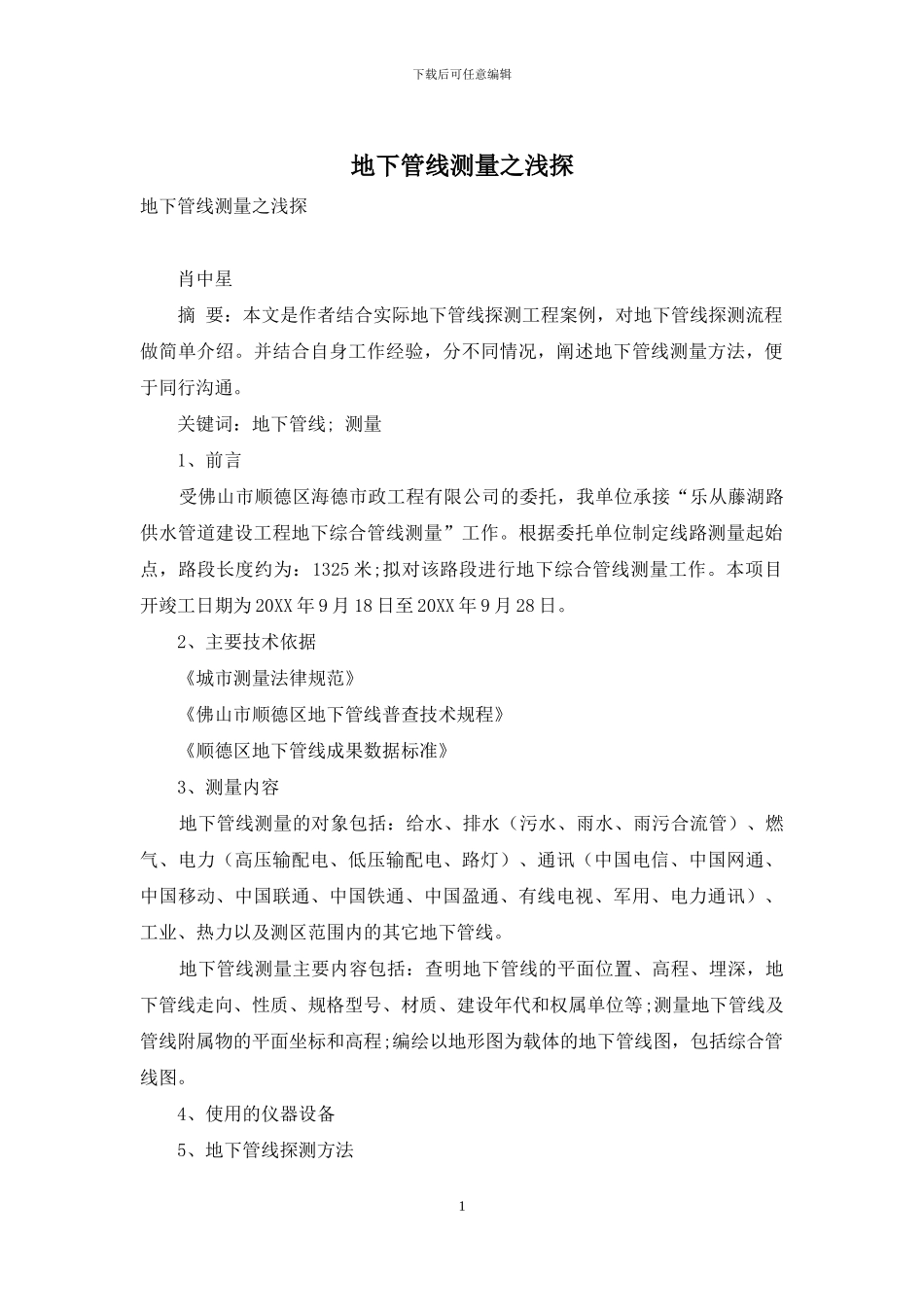

地下管线测量之浅探_第1页
1/4

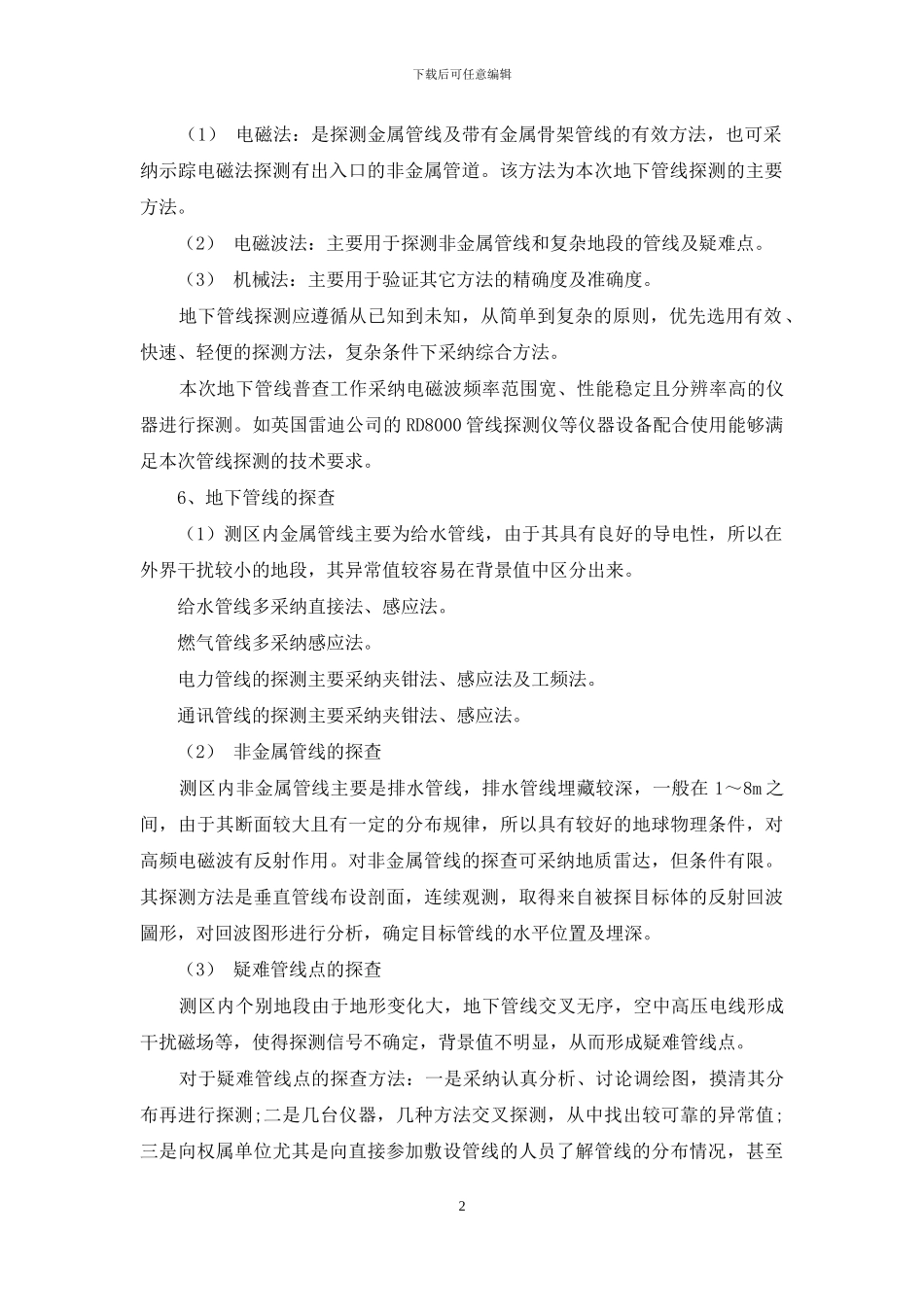

地下管线测量之浅探_第2页
2/4

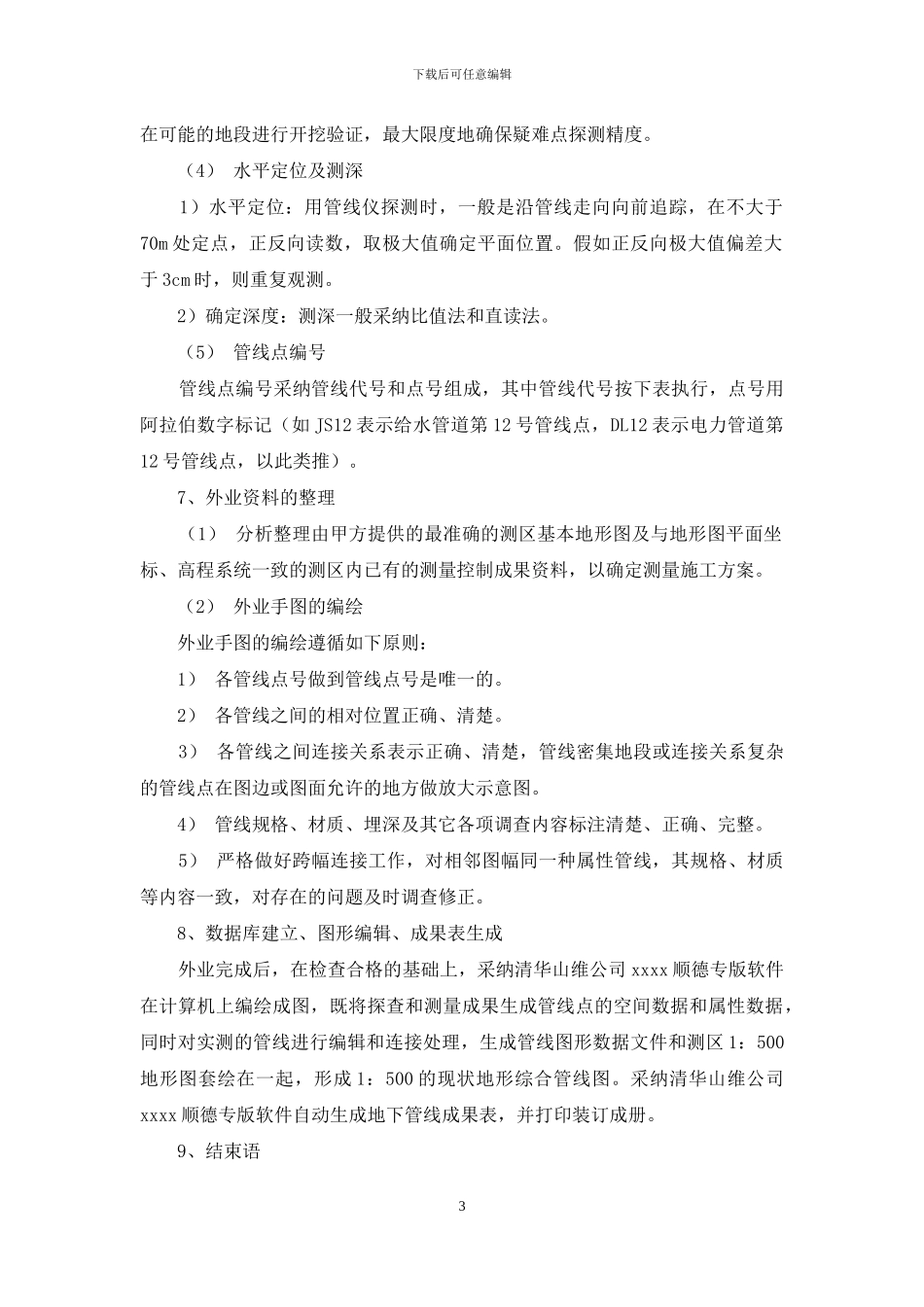

地下管线测量之浅探_第3页
3/4
下载后可任意编辑地下管线测量之浅探地下管线测量之浅探 肖中星 摘 要:本文是作者结合实际地下管线探测工程案例,对地下管线探测流程做简单介绍。并结合自身工作经验,分不同情况,阐述地下管线测量方法,便于同行沟通。 关键词:地下管线; 测量 1、前言 受佛山市顺德区海德市政工程有限公司的委托,我单位承接“乐从藤湖路供水管道建设工程地下综合管线测量”工作。根据委托单位制定线路测量起始点,路段长度约为:1325 米;拟对该路段进行地下综合管线测量工作。本项目开竣工日期为 20XX 年 9 月 18 日至 20XX 年 9 月 28 日。 2、主要技术依据 《城市测量法律规范》 《佛山市顺德区地下管线普查技术规程》 《顺德区地下管线成果数据标准》 3、测量内容 地下管线测量的对象包括:给水、排水(污水、雨水、雨污合流管)、燃气、电力(高压输配电、低压输配电、路灯)、通讯(中国电信、中国网通、中国移动、中国联通、中国铁通、中国盈通、有线电视、军用、电力通讯)、工业、热力以及测区范围内的其它地下管线。 地下管线测量主要内容包括:查明地下管线的平面位置、高程、埋深,地下管线走向、性质、规格型号、材质、建设年代和权属单位等;测量地下管线及管线附属物的平面坐标和高程;编绘以地形图为载体的地下管线图,包括综合管线图。 4、使用的仪器设备 5、地下管线探测方法 1下载后可任意编辑 (1) 电磁法:是探测金属管线及带有金属骨架管线的有效方法,也可采纳示踪电磁法探测有出入口的非金属管道。该方法为本次地下管线探测的主要方法。 (2) 电磁波法:主要用于探测非金属管线和复杂地段的管线及疑难点。 (3) 机械法:主要用于验证其它方法的精确度及准确度。 地下管线探测应遵循从已知到未知,从简单到复杂的原则,优先选用有效、快速、轻便的探测方法,复杂条件下采纳综合方法。 本次地下管线普查工作采纳电磁波频率范围宽、性能稳定且分辨率高的仪器进行探测。如英国雷迪公司的 RD8000 管线探测仪等仪器设备配合使用能够满足本次管线探测的技术要求。 6、地下管线的探查 (1)测区内金属管线主要为给水管线,由于其具有良好的导电性,所以在外界干扰较小的地段,其异常值较容易在背景值中区分出来。 给水管线多采纳直接法、感应法。 燃气管线多采纳感应法。 电力管线的探测主要采纳夹钳法、感应法及工频法。 通讯管线的探测主要采纳夹钳法、感应法。 (2) 非金属管线的探查 ...
