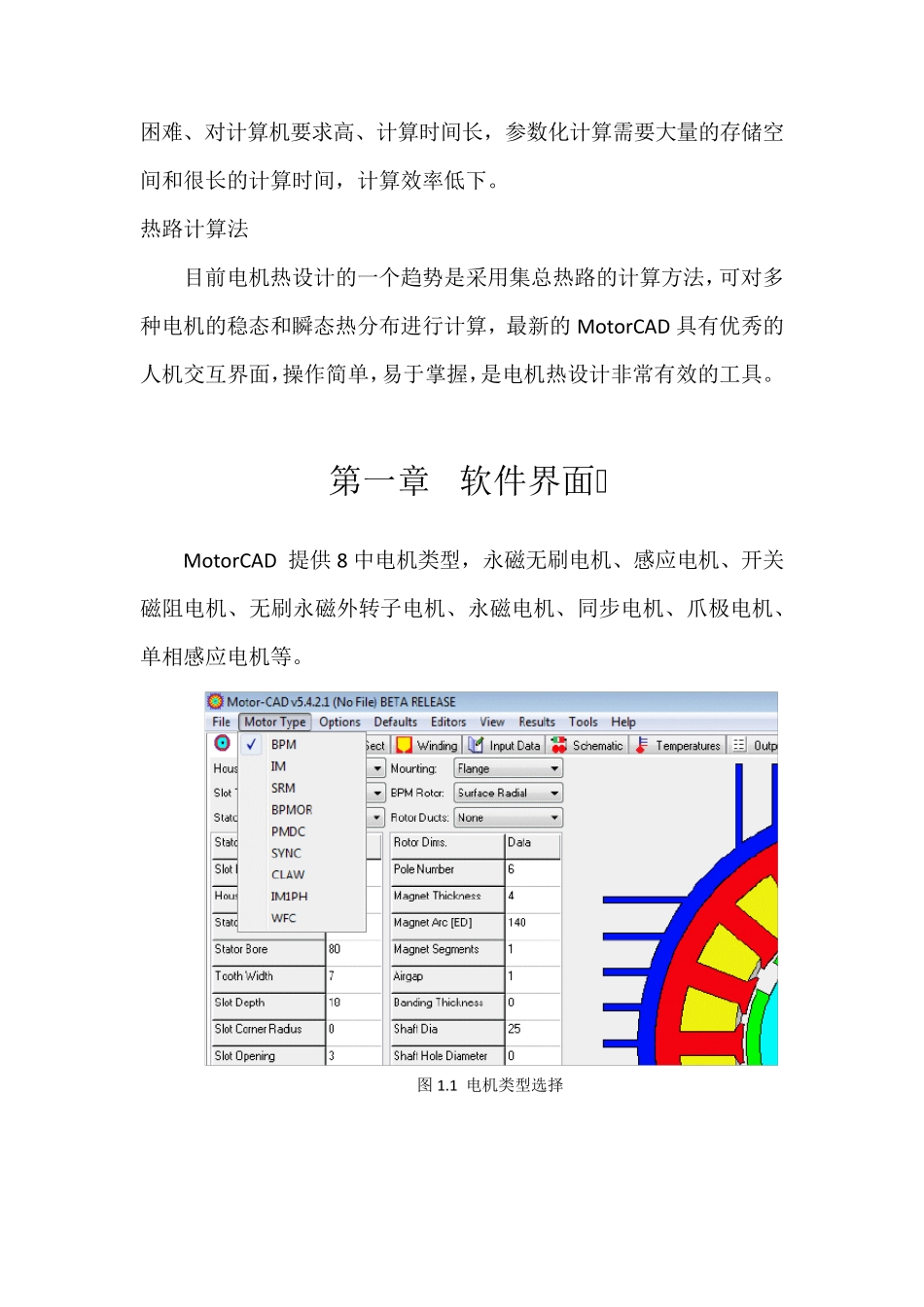

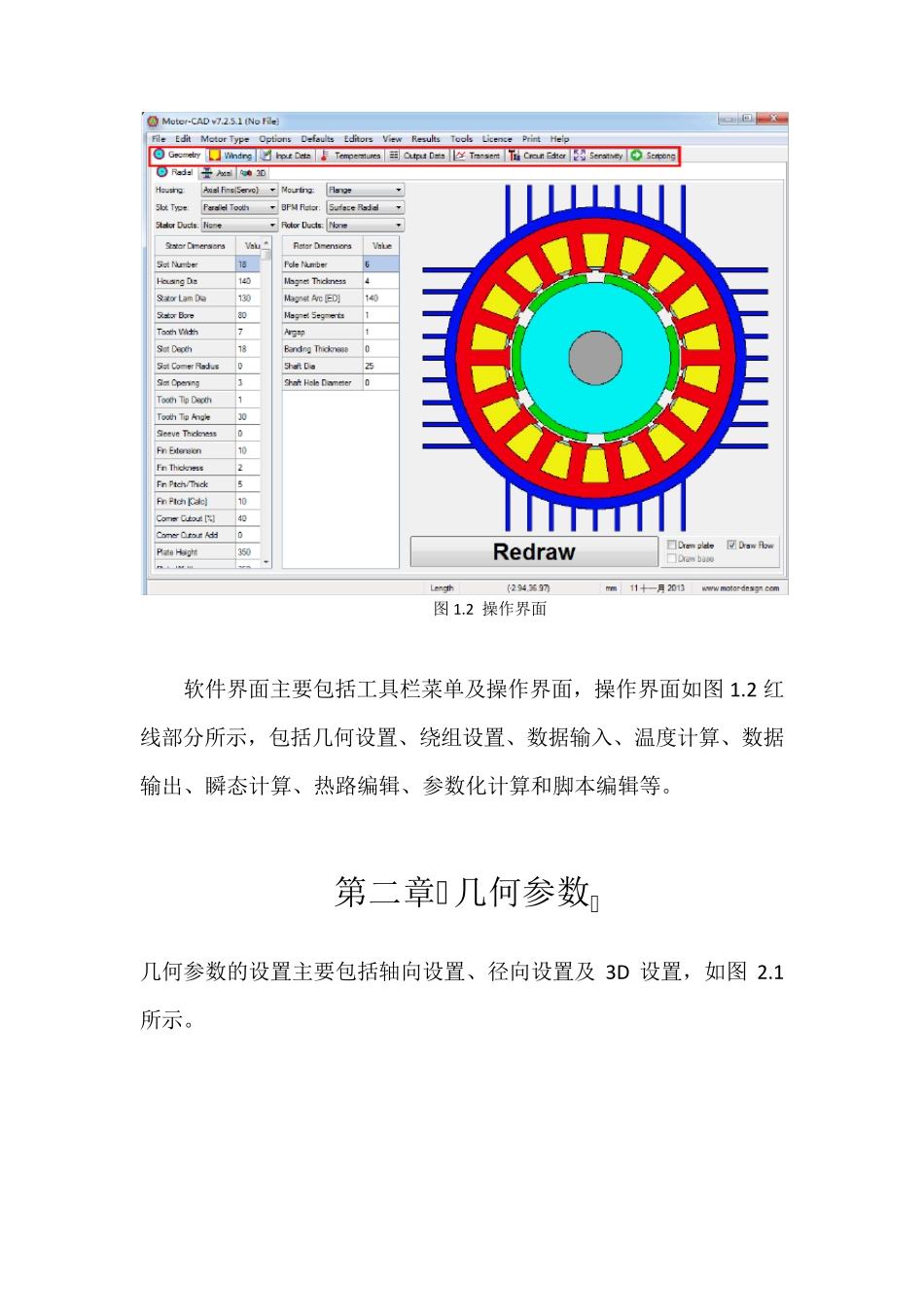

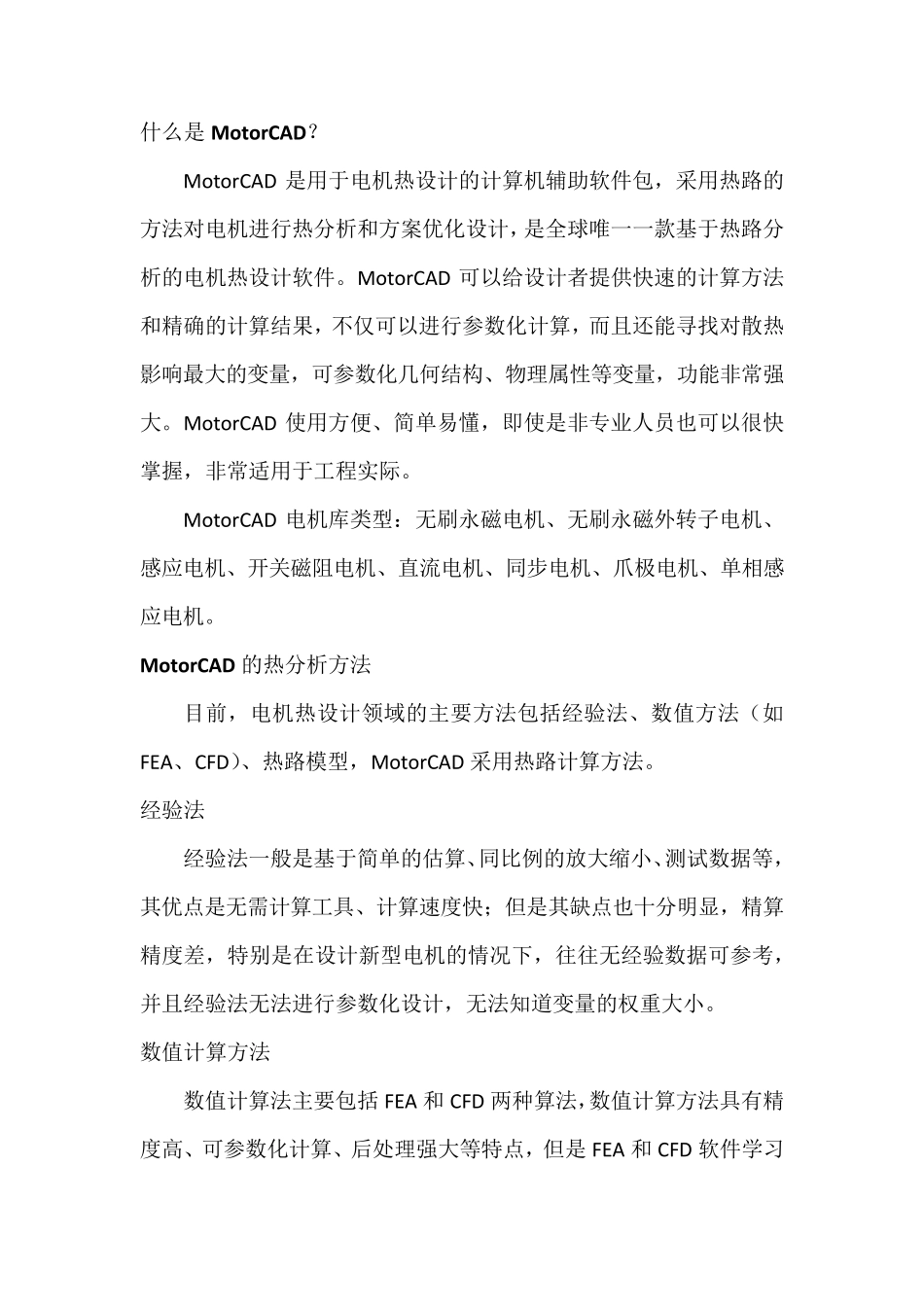

什么是MotorCAD？ MotorCAD 是用于电机热设计的计算机辅助软件包，采用热路的方法对电机进行热分析和方案优化设计，是全球唯一一款基于热路分析的电机热设计软件。MotorCAD 可以给设计者提供快速的计算方法和精确的计算结果，不仅可以进行参数化计算，而且还能寻找对散热影响最大的变量，可参数化几何结构、物理属性等变量，功能非常强大。MotorCAD 使用方便、简单易懂，即使是非专业人员也可以很快掌握，非常适用于工程实际。 MotorCAD 电机库类型：无刷永磁电机、无刷永磁外转子电机、感应电机、开关磁阻电机、直流电机、同步电机、爪极电机、单相感应电机。 MotorCAD 的热分析方法 目前，电机热设计领域的主要方法包括经验法、数值方法（如FEA、CFD）、热路模型，MotorCAD 采用热路计算方法。 经验法 经验法一般是基于简单的估算、同比例的放大缩小、测试数据等，其优点是无需计算工具、计算速度快；但是其缺点也十分明显，精算精度差，特别是在设计新型电机的情况下，往往无经验数据可参考，并且经验法无法进行参数化设计，无法知道变量的权重大小。 数值计算方法 数值计算法主要包括 FEA 和CFD 两种算法，数值计算方法具有精度高、可参数化计算、后处理强大等特点，但是FEA 和CFD 软件学习困难、对计算机要求高、计算时间长，参数化计算需要大量的存储空间和很长的计算时间，计算效率低下。 热路计算法 目前电机热设计的一个趋势是采用集总热路的计算方法，可对多种电机的稳态和瞬态热分布进行计算，最新的 MotorCAD 具有优秀的人机交互界面，操作简单，易于掌握，是电机热设计非常有效的工具。 第一章 软件界面 MotorCAD 提供 8 中电机类型，永磁无刷电机、感应电机、开关磁阻电机、无刷永磁外转子电机、永磁电机、同步电机、爪极电机、单相感应电机等。 图 1.1 电机类型选择 图1.2 操作界面 软件界面主要包括工具栏菜单及操作界面，操作界面如图1.2 红线部分所示，包括几何设置、绕组设置、数据输入、温度计算、数据输出、瞬态计算、热路编辑、参数化计算和脚本编辑等。 第二章 几何参数 几何参数的设置主要包括轴向设置、径向设置及3D 设置，如图2.1所示。 2.1 几何参数设置 2.1 径向编辑 2.1.1 电机径向参数编辑 区域1 中包括外壳类型（Housing）、底座及法兰盘参数（Mounting）、槽型选择（Slot Type）、定子通道（Stator Ducts ）、转子通道（Rotor Ducts）。 外壳选择（Housing...
