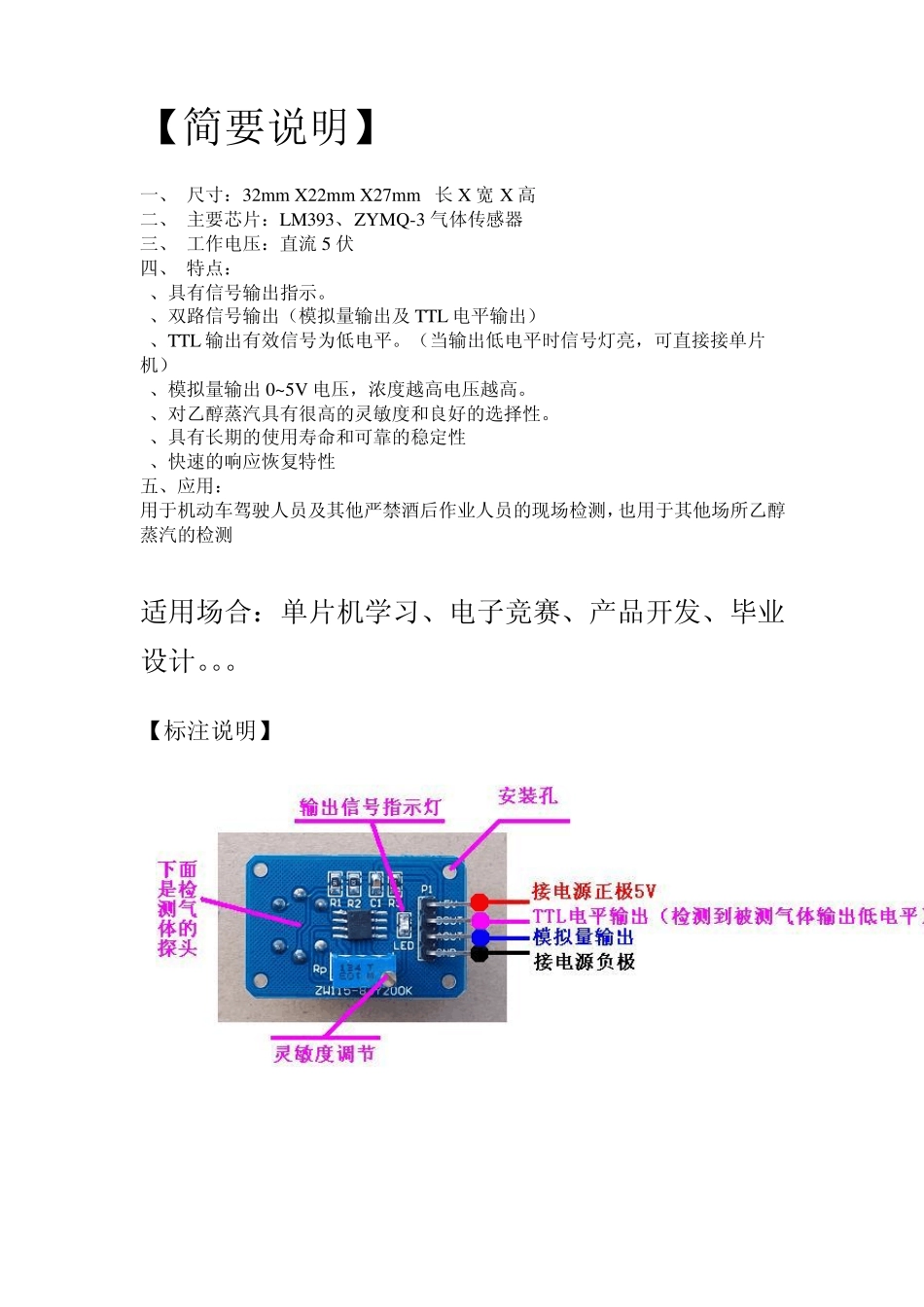

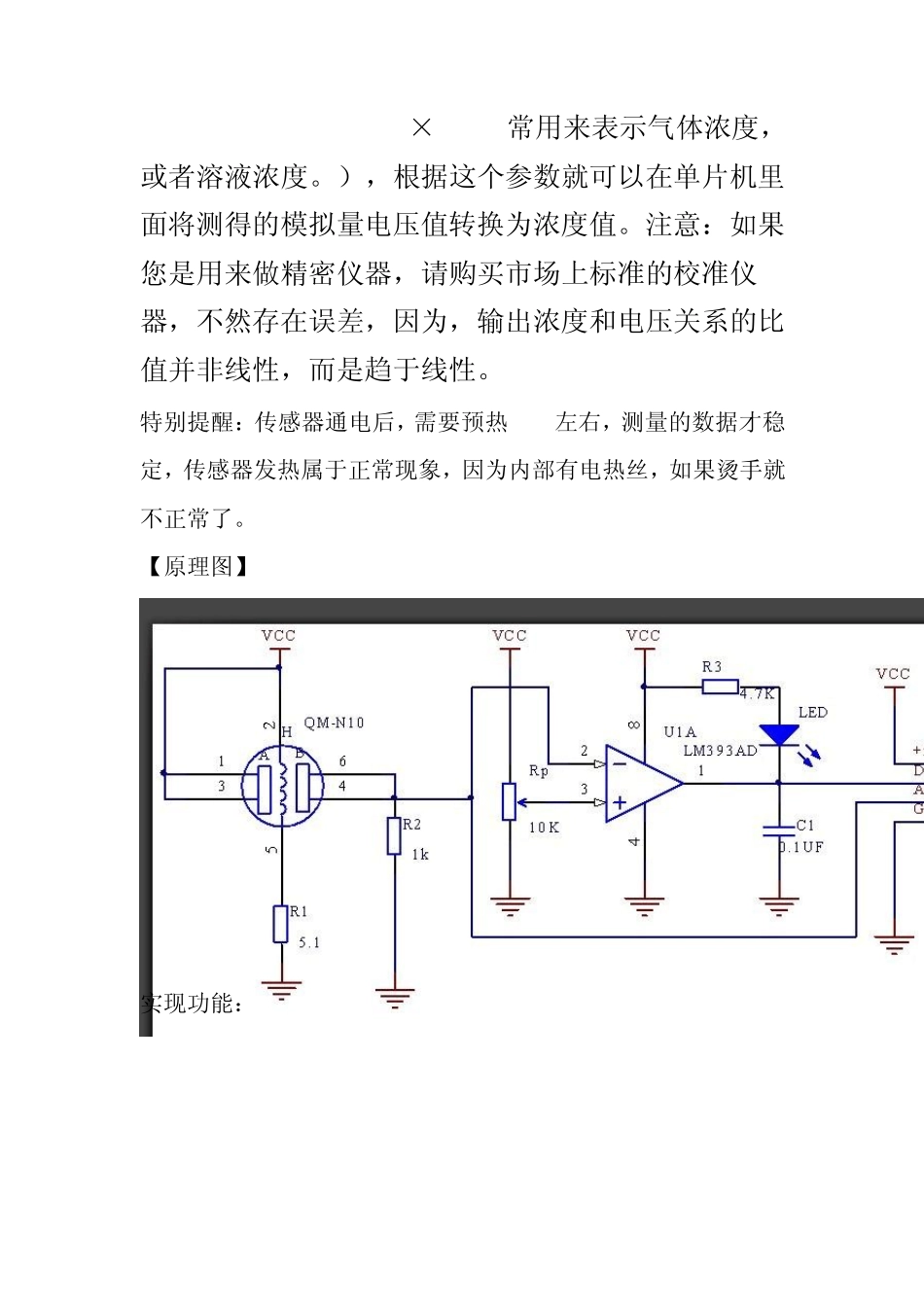

【简要说明】 一、 尺寸：32mm X22mm X27mm 长 X 宽 X 高 二、 主要芯片：LM393、ZYMQ-3 气体传感器 三、 工作电压：直流 5 伏 四、 特点： 1、具有信号输出指示。 2、双路信号输出（模拟量输出及 TTL 电平输出） 3、TTL 输出有效信号为低电平。（当输出低电平时信号灯亮，可直接接单片机） 4、模拟量输出 0~5V 电压，浓度越高电压越高。 5、对乙醇蒸汽具有很高的灵敏度和良好的选择性。 6、具有长期的使用寿命和可靠的稳定性 7、快速的响应恢复特性 五、应用： 用于机动车驾驶人员及其他严禁酒后作业人员的现场检测，也用于其他场所乙醇蒸汽的检测 适用场合：单片机学习、电子竞赛、产品开发、毕业设计。。。 【标注说明】 解释说明：此模块为MQ-3酒精传感器，使用前请预热20S左右： 第一步：给模块供5V直流电（注意正负极别接反，否则容易烧毁芯片）。 第二步：如果选择 DOUT,TTL高低电平端，输出信号可以直接接单片机 IO口或者接一个 NPN型三极管去驱动继电器，电位器RP在这里用于调节输出电平跳变的阀值，由下图原理图可以分析，当传感器检测到被测气体时，比较器LM393管脚 2点的电压值，跟传感器检测到气体的浓度成正比，当浓度值超过电位器RP设定的阀值时，比较器2脚的点位高于 3脚的点位，这个时候，比较器1脚输出低电平，LED灯亮，R3为LED灯限流电阻，C1为滤波电容。传感器输出低电平，反之，当没有信号的时候，传感器输出高电平，等于电源电压。 第三步：如果选择 AOUT，模拟量输出，那样就不用管电位器了，直接将 AOUT脚接AD转换的输入端或者，带有 AD功能的单片机，就可以了。根据我们的经验：在正常环境中，即：没有被测气体的环境，设定传感器输出电压值为参考电压，这时，AOUT端的电压在1V左右，当传感器检测到被测气体时，电压每升高0.1V，实际被测气体的浓度增加 20ppm（简单的说：1ppm=1mg/kg=1mg/L=1×10-6 常用来表示气体浓度，或者溶液浓度。），根据这个参数就可以在单片机里面将测得的模拟量电压值转换为浓度值。注意：如果您是用来做精密仪器，请购买市场上标准的校准仪器，不然存在误差，因为，输出浓度和电压关系的比值并非线性，而是趋于线性。 特别提醒：传感器通电后，需要预热 20S左右，测量的数据才稳定，传感器发热属于正常现象，因为内部有电热丝，如果烫手就不正常了。 【原理图】 实现功能： ZY1420B 秒高保真语音录放模块 ZY1420B是广州致远电子有限公...
