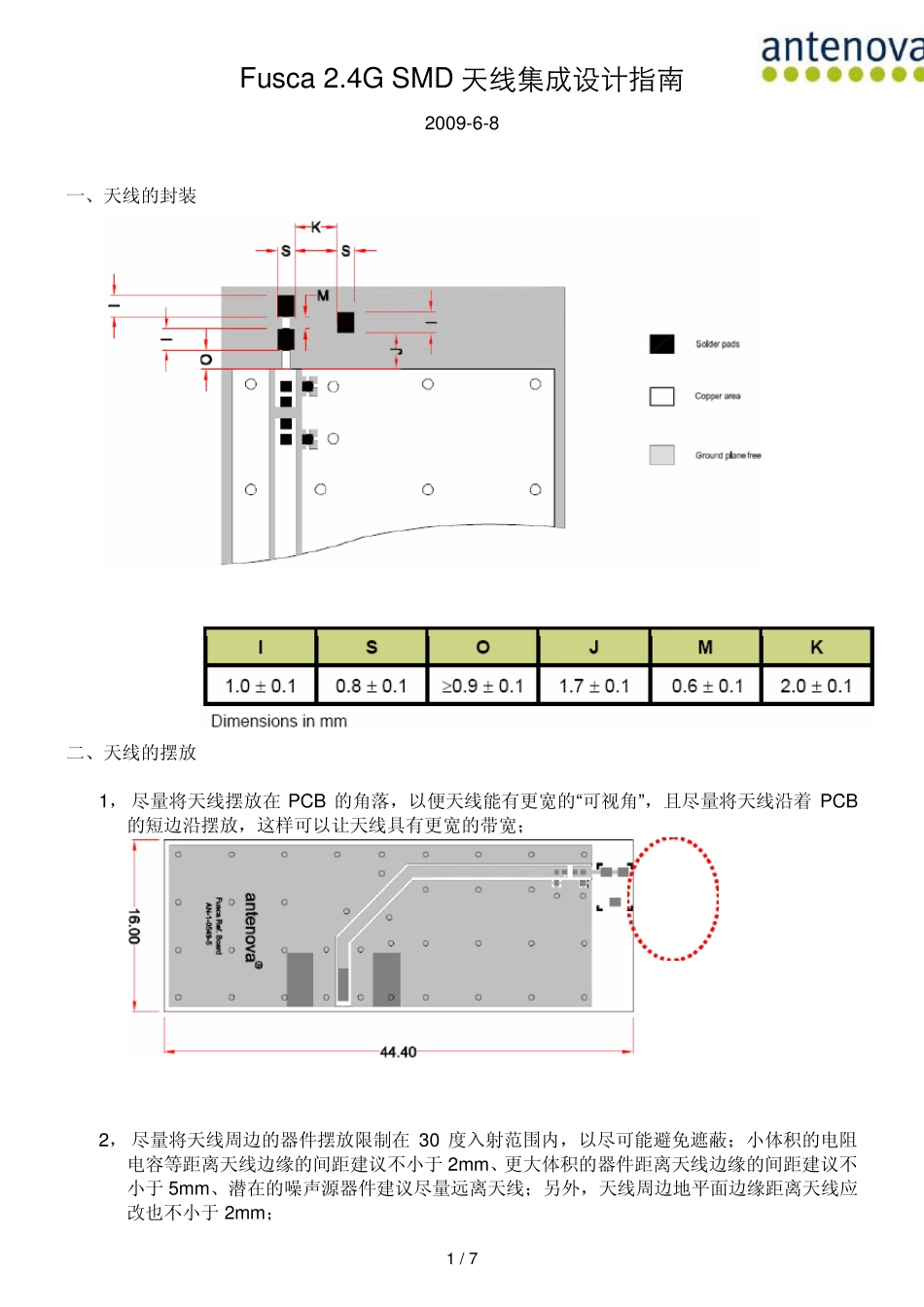

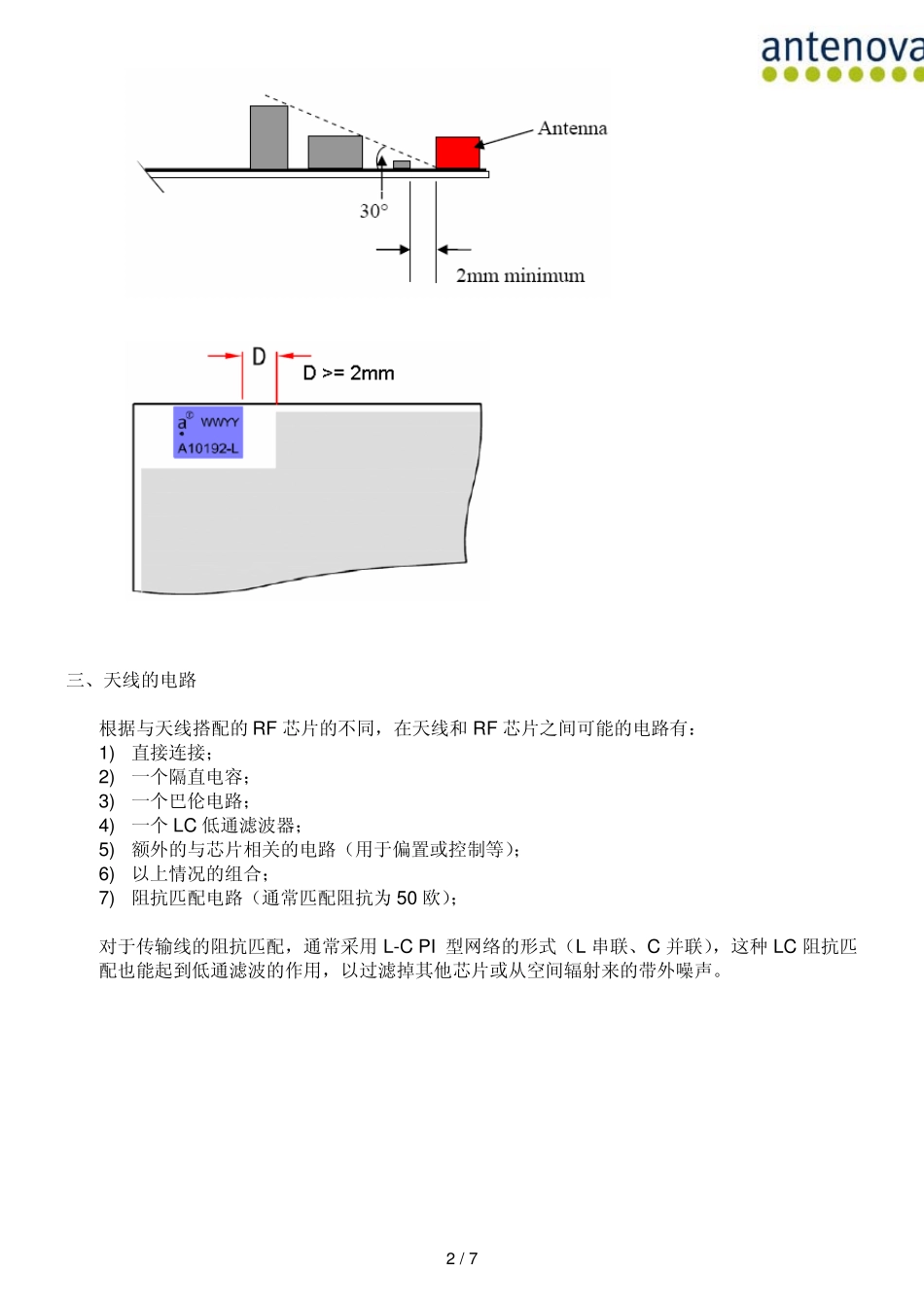

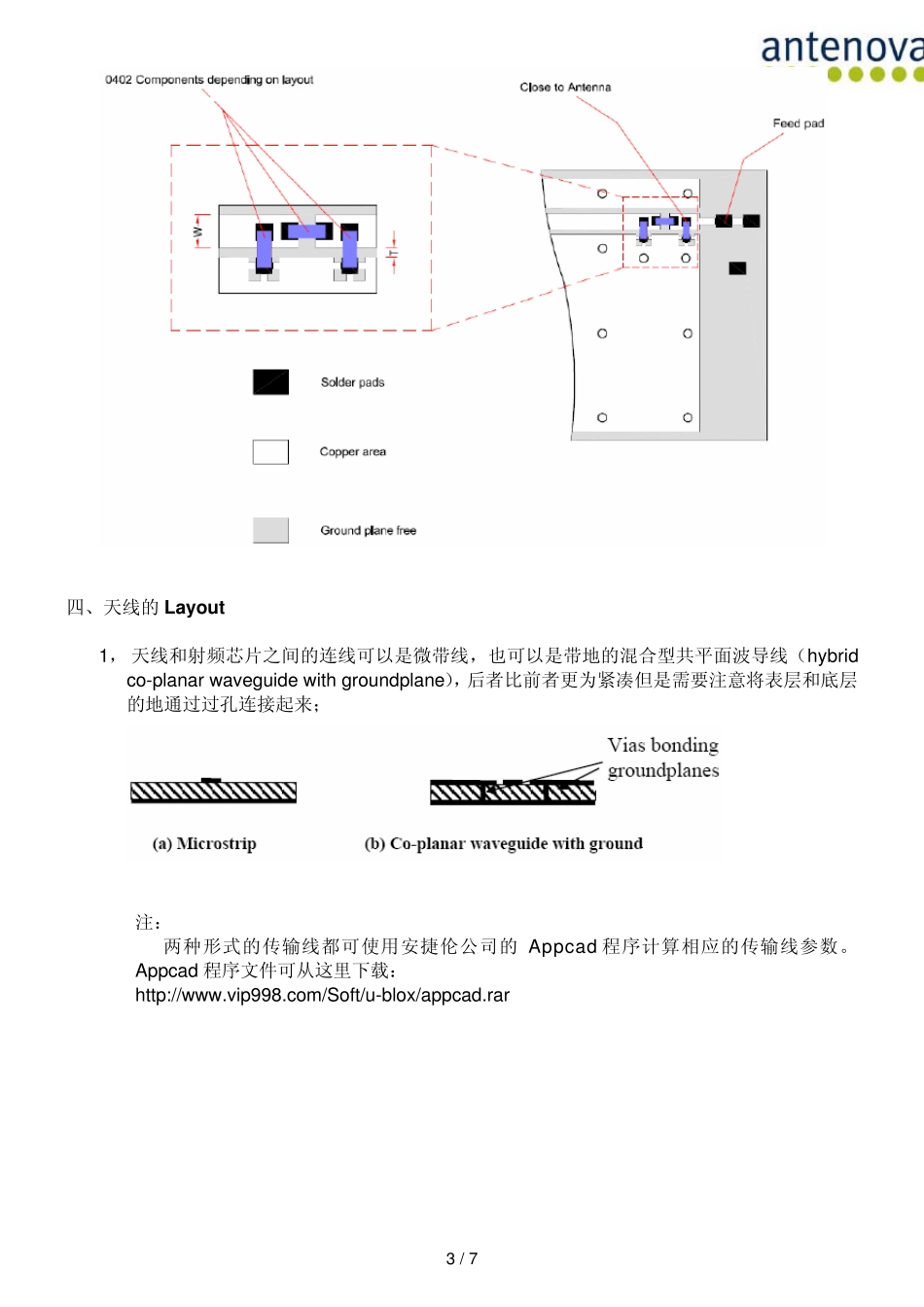

1 / 7 Fusca 2.4G SMD 天线集成设计指南 2009-6-8 一、天线的封装 二、天线的摆放 1， 尽量将天线摆放在 PCB 的角落，以便天线能有更宽的“可视角”，且尽量将天线沿着 PCB的短边沿摆放，这样可以让天线具有更宽的带宽； 2， 尽量将天线周边的器件摆放限制在 30 度入射范围内，以尽可能避免遮蔽；小体积的电阻电容等距离天线边缘的间距建议不小于 2mm、更大体积的器件距离天线边缘的间距建议不小于 5mm、潜在的噪声源器件建议尽量远离天线；另外，天线周边地平面边缘距离天线应改也不小于 2mm； 2 / 7 三、天线的电路 根据与天线搭配的 RF 芯片的不同，在天线和 RF 芯片之间可能的电路有： 1) 直接连接； 2) 一个隔直电容； 3) 一个巴伦电路； 4) 一个 LC 低通滤波器； 5) 额外的与芯片相关的电路（用于偏置或控制等）； 6) 以上情况的组合； 7) 阻抗匹配电路（通常匹配阻抗为 50 欧）； 对于传输线的阻抗匹配，通常采用 L-C PI 型网络的形式（L 串联、C 并联），这种 LC 阻抗匹配也能起到低通滤波的作用，以过滤掉其他芯片或从空间辐射来的带外噪声。 3 / 7 四、天线的 Layout 1， 天线和射频芯片之间的连线可以是微带线，也可以是带地的混合型共平面波导线（hybrid co-planar waveguide with groundplane），后者比前者更为紧凑但是需要注意将表层和底层的地通过过孔连接起来； 注： 两种形式的传输线都可使用安捷伦公司的 Appcad 程序计算相应的传输线参数。Appcad 程序文件可从这里下载： http://www.vip998.com/Soft/u-blox/appcad.rar 4 / 7 1) 微带（Microstrip）传输线的计算 〉〉选择左边Passiv e 菜单栏下的Microstrip 类型传输线： 〉〉根据待传输线号的中心频率、使用的PCB 板材、铺铜厚度、传输线到邻近接地层的垂直高度等参数，再结合可调整的传输线宽度，反复计算并调整，直至计算得到的Z0 阻抗数值接近 50 欧姆的理想阻抗： 5 / 7 2) 带地的共平面波导（Co-Planar Waveguide w ith Groundplane）传输线的计算 〉〉选择左边 Passive 菜单栏下的Coplanar Waveguide 类型传输线： 6 / 7 〉〉选择传输线下方是否带地并根据待传输线号的中心频率、使用的PCB 板材、铺铜厚度、传输线到邻近接地层的垂直高度等参数，再结合可调整的传输线宽度、传输线到表层邻近地的间隙，反复计算并调整，直至计算得到的Z0 阻抗数值接近 5...
