Workbench高级工程实例分析培训VIP免费

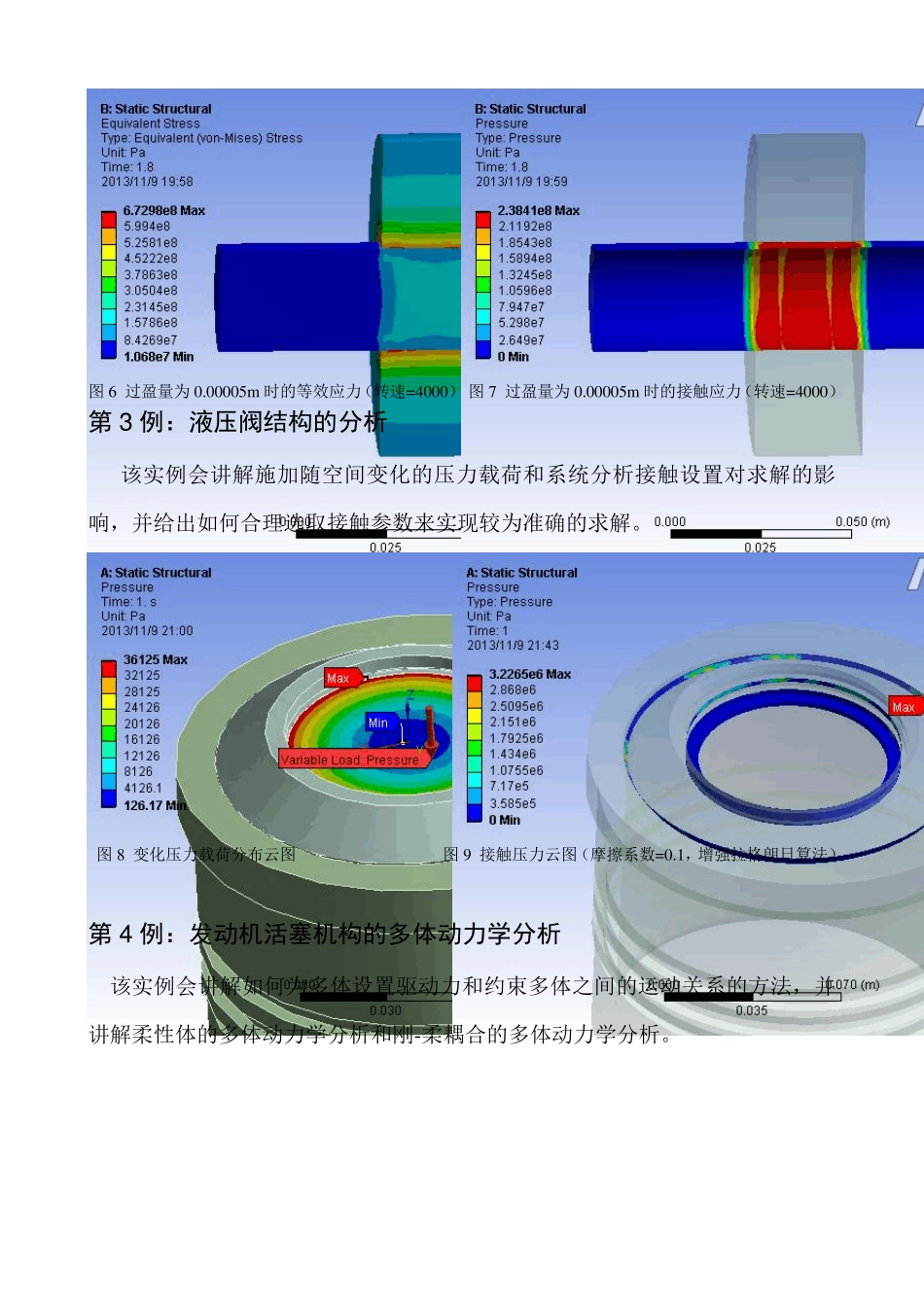

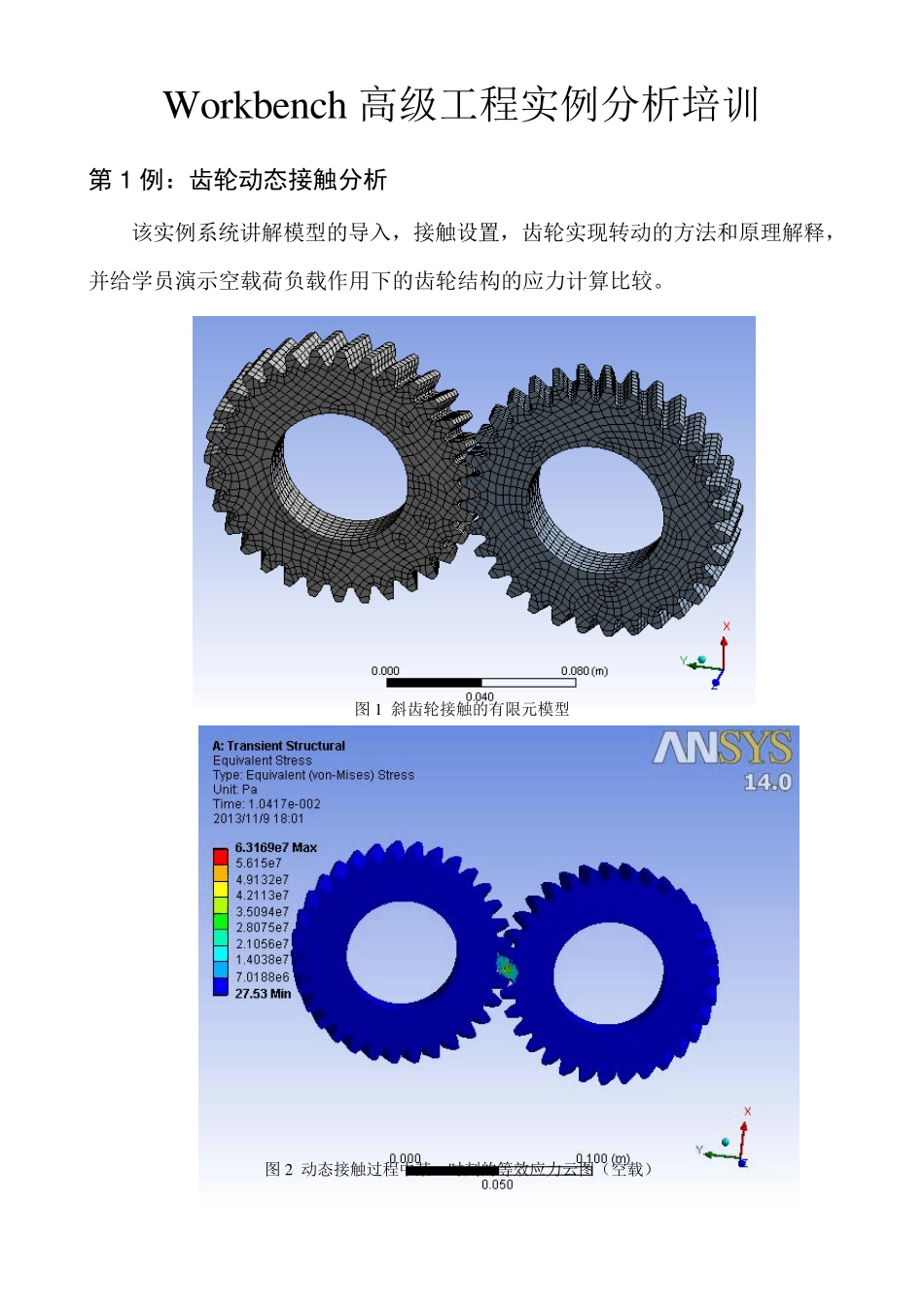

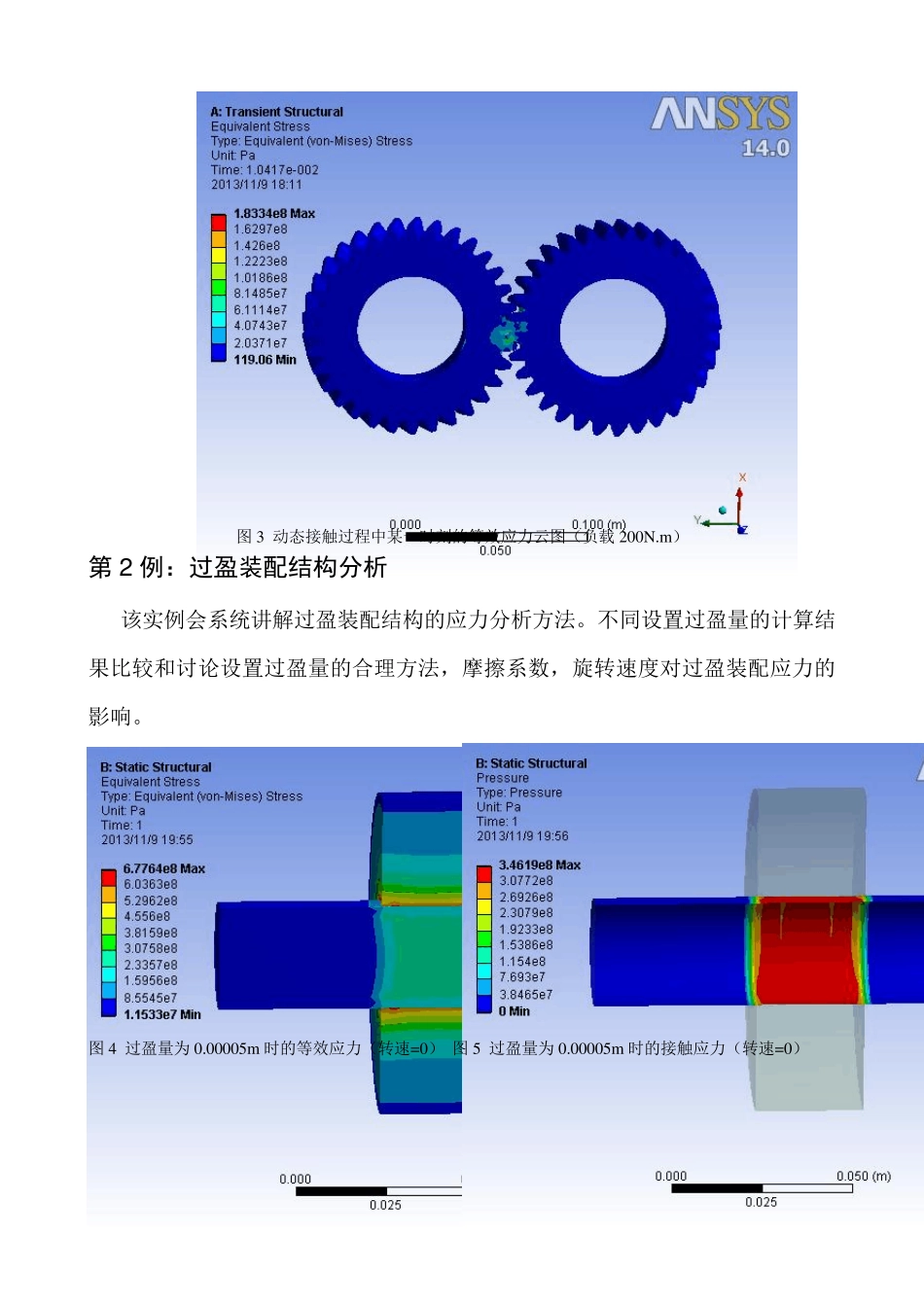

Workbench 高级工程实例分析培训 第1 例：齿轮动态接触分析 该实例系统讲解模型的导入，接触设置，齿轮实现转动的方法和原理解释，并给学员演示空载荷负载作用下的齿轮结构的应力计算比较。 图 1 斜齿轮接触的有限元模型 图 2 动态接触过程中某一时刻的等效应力云图（空载） 图3 动态接触过程中某一时刻的等效应力云图（负载200N.m） 第2 例：过盈装配结构分析 该实例会系统讲解过盈装配结构的应力分析方法。不同设置过盈量的计算结果比较和讨论设置过盈量的合理方法，摩擦系数，旋转速度对过盈装配应力的影响。 图4 过盈量为 0.00005m 时的等效应力（转速=0） 图5 过盈量为 0.00005m 时的接触应力（转速=0） 图6 过盈量为0.00005m 时的等效应力（转速=4000） 图7 过盈量为0.00005m 时的接触应力（转速=4000） 第3 例：液压阀结构的分析 该实例会讲解施加随空间变化的压力载荷和系统分析接触设置对求解的影响，并给出如何合理选取接触参数来实现较为准确的求解。 图8 变化压力载荷分布云图 图9 接触压力云图（摩擦系数=0.1，增强拉格朗日算法） 第4 例：发动机活塞机构的多体动力学分析 该实例会讲解如何为多体设置驱动力和约束多体之间的运动关系的方法，并讲解柔性体的多体动力学分析和刚-柔耦合的多体动力学分析。 图10 0.12s 时刻的等效应力云图（柔性体） 图11 1.17s 时刻的等效应力云图（柔性体） 图12 0.12s 时刻的等效应力云图（刚-柔耦合） 图13 1.17s 时刻的等效应力云图（刚-柔耦合） 第5 例：薄壁结构的非线性屈曲分析 该实例会讲解如何在Workbench 环境下完成薄壁结构的非线性屈曲分析并获得非线性屈曲载荷的方法，研究不同初始缺陷，弹塑性对非线性屈曲载荷的影响。 图14 线性屈曲1 阶屈曲模态云图 图15 加载23.14%线性屈曲载荷时的位移云图（弹塑性） 图16 加载33.35%线性屈曲载荷时的位移云图（弹塑性） 图17 非线性屈曲分析的位移与求解子步的关系 图17 加载94.299%线性屈曲载荷时的位移云图（线弹性） 图18 非线性屈曲分析的位移与求解子步的关系（线弹性） 第6 例：盘式制动器热-结构耦合分析 该实例为学员系统讲解如何利用Workbench加载方便的优点和ANSYS经典版易容设置求解控制参数的优点联合解决盘式制动器这一类问题，这一实例讲为学员讲解如何为瞬态动力学设置不为0 的初始速度，并分别讲解考虑热应力和不考虑热应力的操作方法。 图1 9 某一...
