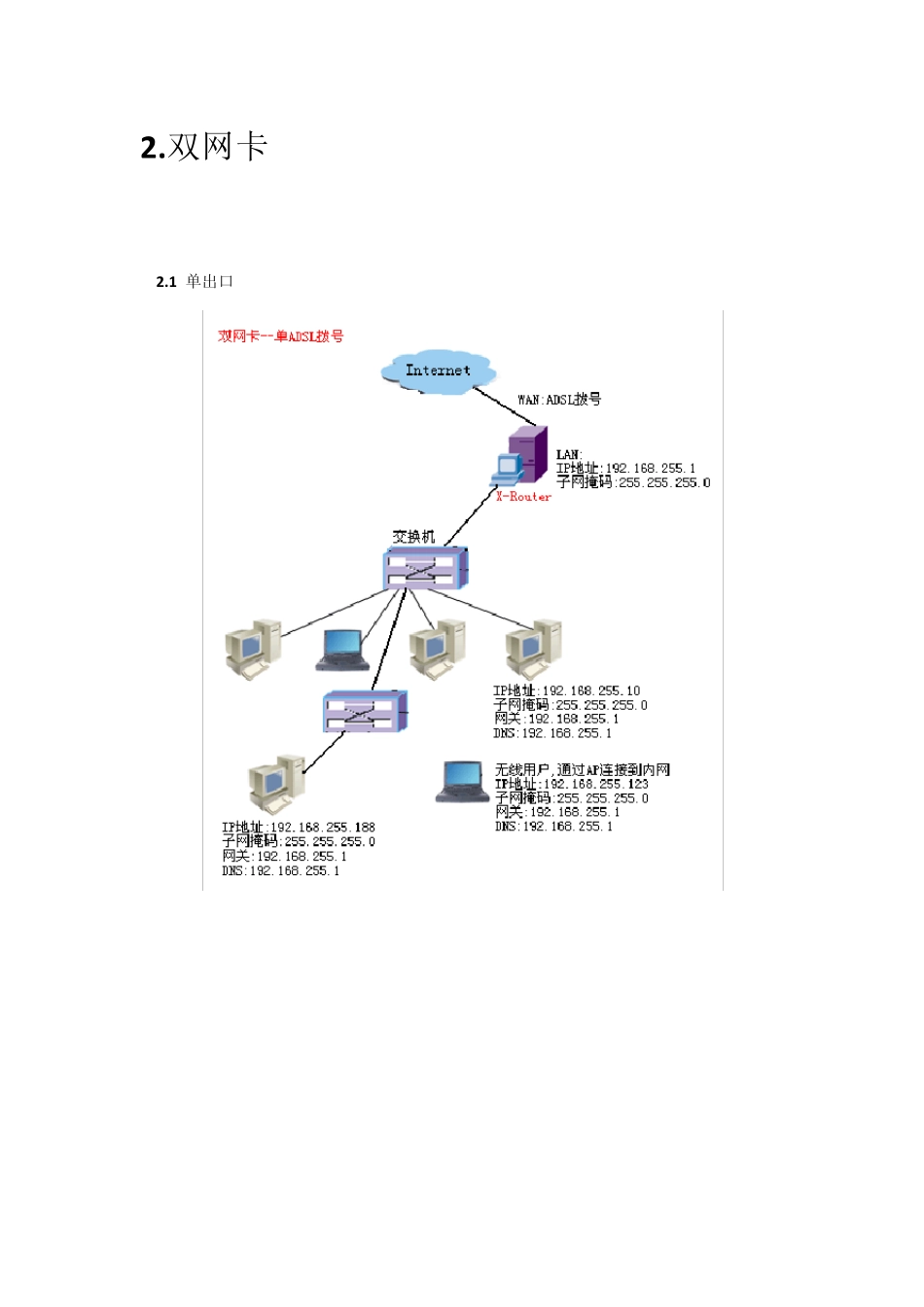

X-Rou ter 支持的网络结构 1.单网卡 1.1 单出口 该方式下，X-Router 可以安装在内网任何一台PC 机上。当客户机满足下列条件之一即可通过 X-Router 上网： a.客户机网关指向 X-Router 机器； b.客户机通过 X-Router 的DHCP 获取到 IP； c.X-Router开启 AnyIP 功能后。 1.2 多出口 该方式下的网络拓扑结构与单出口方式一样，唯一的差别是在X-Router 中绑定了多个出口，使得客户机可以通过多个出口访问互联网。 2.双网卡 2.1 单出口 该方式下，安装X-Rou ter 的机器放置在网络出口位置，充当路由器。该机器使用双网卡，一块网卡接外网线路(光纤或 ADSL)，一块网卡接内网核心交换机。内网机器的设置情况比较复杂，可能是一个普通的小型局域网，也可能是拥有上万台机器有 VLAN 的局域网。无论哪种情况都能使用该方式使内网机器上网，并且受到管理。 2 .2 多出口 该方式下，将多个出口接在一个交换机上(或者在核心交换机上划分一个VLAN，将所有出口放置在该VLAN 下)。这里的出口线路可以是光纤，也可以是 ADSL(当有多条 ADSL 线路时，为了避免各线路之间可能产生的干扰，可以将每一条 ADSL 划到一个单独的 VLAN 中，同时将X-Rou ter 连接外网的交换机端口设置成 Tru nk 方式，X-Rou ter 能够通过一块网卡拨若干条 ADSL 线路)，线路数量最多可以接127 条。当有2 条 ADSL 以上线路时，X-Rou ter 自动处在负载均衡模式，这样既可以使用所有线路的带宽，同时也能避免多线路下网络游戏掉线的情况发生。 3.多网卡 3.1 多出口 该方式下，安装X-Rou ter 的机器装有多块网卡，所有外网线路直接接在机器上，就不需要再使用一个交换机将多条线路接上。因为机器可装网卡的数量有限，因此，该方式适合4 条线路以内的情况。
