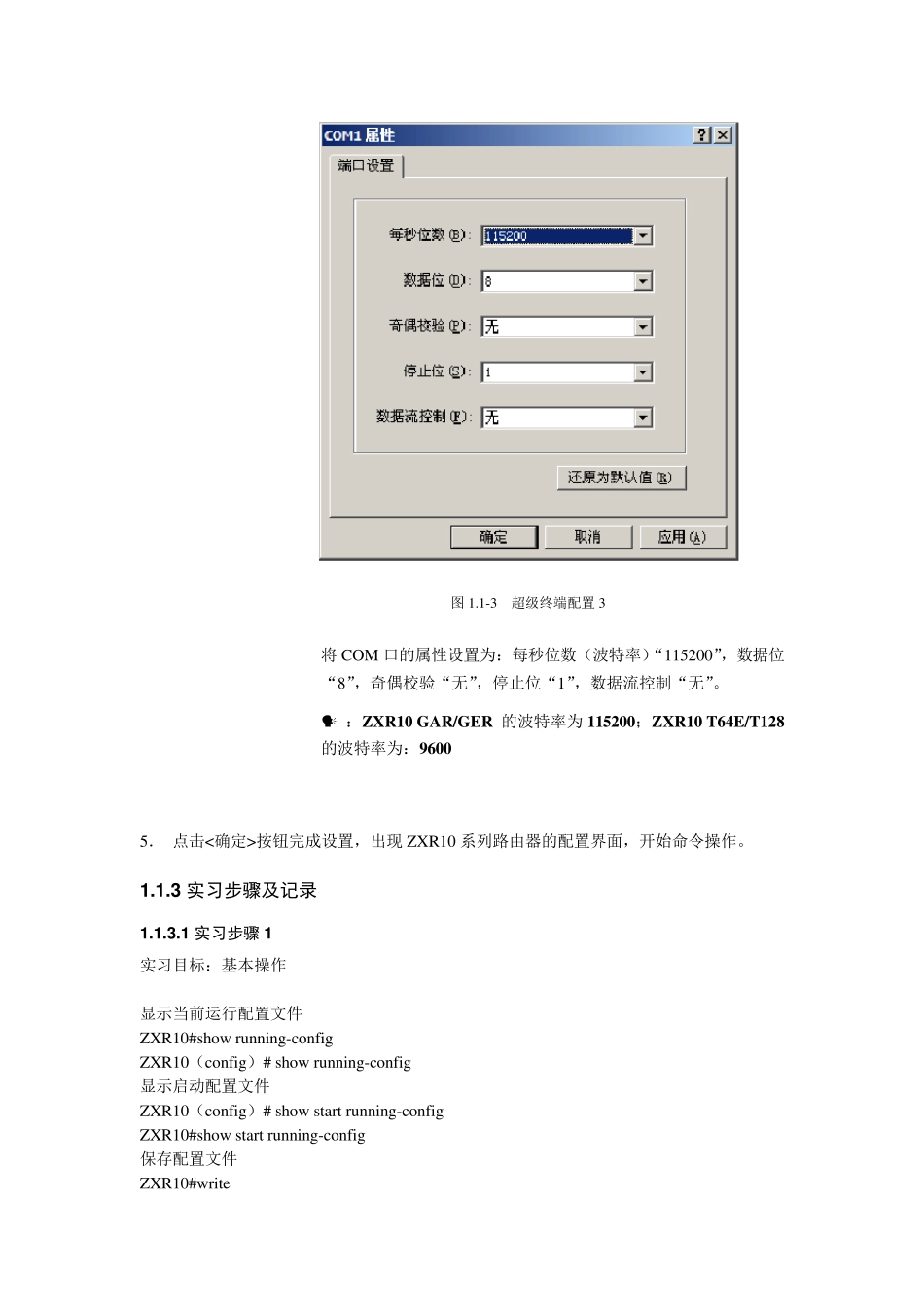

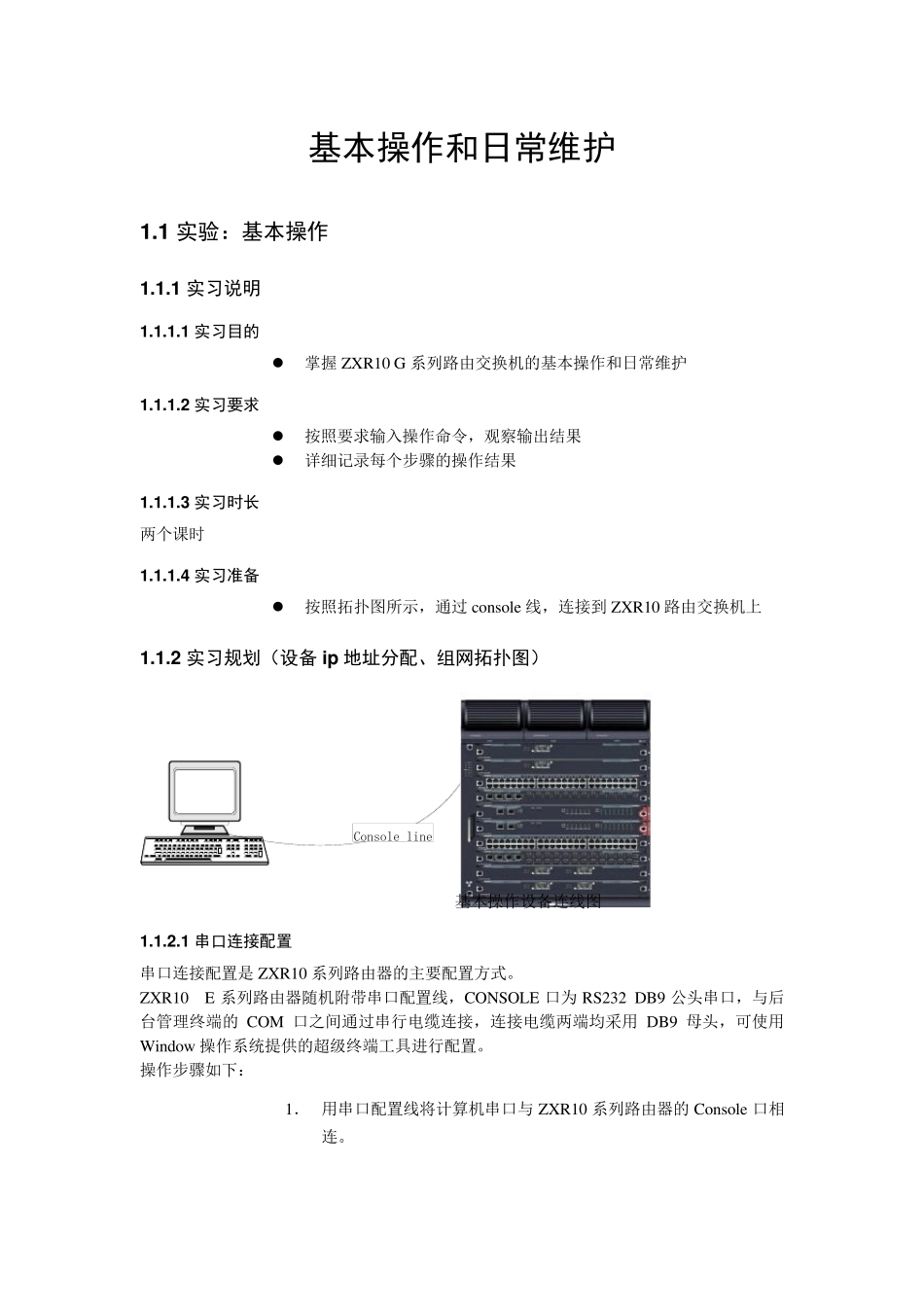

基本操作和日常维护 1.1 实验：基本操作 1.1.1 实习说明 1.1.1.1 实习目的 掌握ZXR10 G 系列路由交换机的基本操作和日常维护 1.1.1.2 实习要求 按照要求输入操作命令，观察输出结果 详细记录每个步骤的操作结果 1.1.1.3 实习时长 两个课时 1.1.1.4 实习准备 按照拓扑图所示，通过console 线，连接到ZXR10 路由交换机上 1.1.2 实习规划（设备ip 地址分配、组网拓扑图） Console line 基本操作设备连线图 1.1.2.1 串口连接配置 串口连接配置是ZXR10 系列路由器的主要配置方式。 ZXR10 E 系列路由器随机附带串口配置线，CONSOLE 口为 RS232 DB9 公头串口，与后台管理终端的COM 口之间通过串行电缆连接，连接电缆两端均采用 DB9 母头，可使用Window 操作系统提供的超级终端工具进行配置。 操作步骤如下： 1． 用串口配置线将计算机串口与 ZXR10 系列路由器的Console 口相连。 2． 打开超级终端，如图1.1-1 所示。输入连接的名称，如ZXR10，并选择一个图标。 图1.1-1 超级终端配置 1 3． 点击<确定>按钮，出现如图1.1-2 所示的界面。选择连接时使用COM 口，如COM1。 图1.1-2 超级终端配置 2 4． 点击<确定>按钮，出现 COM 口属性设置界面，如图1.1-3 所示。 图1.1-3 超级终端配置3 将COM 口的属性设置为：每秒位数（波特率）“115200”，数据位“8”，奇偶校验“无”，停止位“1”，数据流控制“无”。 ：ZXR10 GAR/GER 的波特率为115200；ZXR10 T64E/T128的波特率为：9600 5． 点击<确定>按钮完成设置，出现 ZXR10 系列路由器的配置界面，开始命令操作。 1 .1 .3 实习步骤及记录 1 .1 .3 .1 实习步骤 1 实习目标：基本操作 显示当前运行配置文件 ZXR10#show running-config ZXR10（config）# show running-config 显示启动配置文件 ZXR10（config）# show start running-config ZXR10#show start running-config 保存配置文件 ZXR10#w rite 设置系统名称 ZXR10(config)#hostname zte 设置系统日期和时间 ZXR10#clock set 15:52:35 apr 18 2005 设置管理端口 ZXR10(config)#nvram mng-ip-address 10.0.0.1 255.0.0.0 设置设备特权模式密码 ZXR10(config)#enable secret zte 设置登录标志 ZXR10(config)#banner incoming c Enter TEXT message. End with the character 'c'. hello,zte...
