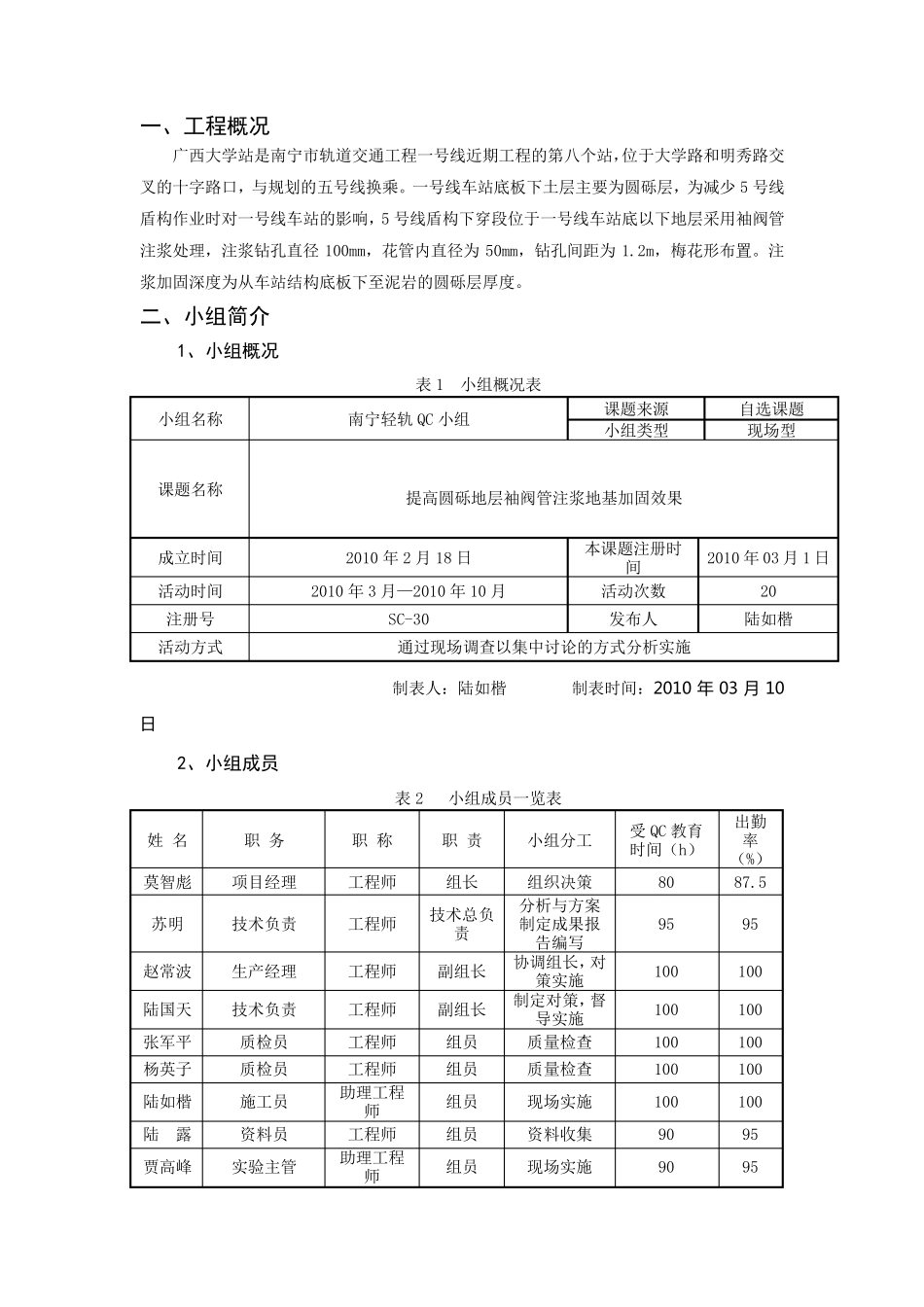

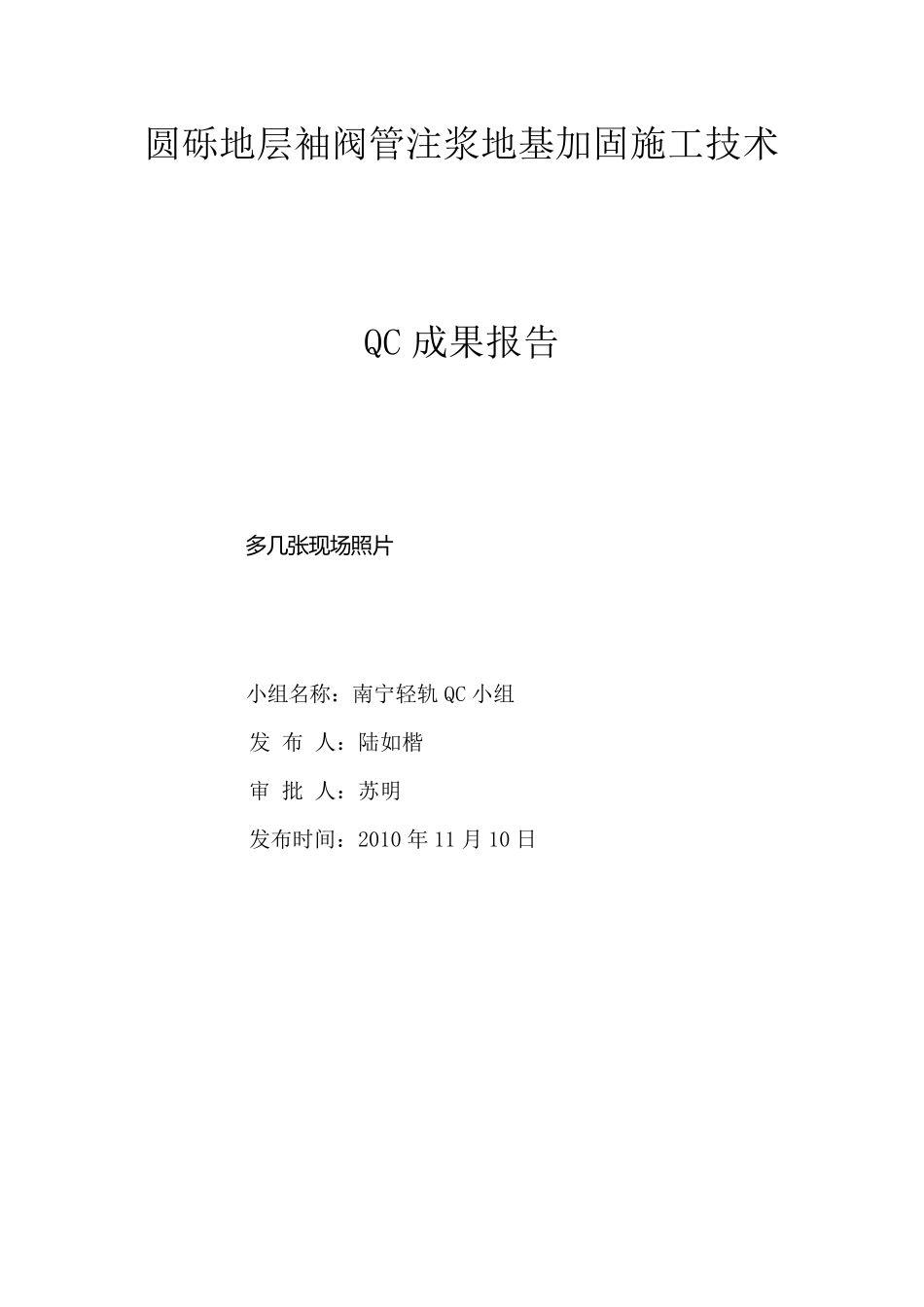

圆砾地层袖阀管注浆地基加固施工技术 QC 成果报告 多 几张现场照片 小组名称:南宁轻轨QC 小组 发 布 人:陆如楷 审 批 人:苏明 发布时间:2010 年 11 月 10 日 目录 一、工程概况 ..................................... 3 二、小组简介 ..................................... 3 三、选题理由 ..................................... 4 四、现状调查 ..................................... 4 五、目标设定 ..................................... 6 六、原因分析 ..................................... 6 七、要因确认 ..................................... 7 八、制订对策 .................................... 13 九、对策实施 .................................... 15 十、效果检查 .................................... 20 十一、效果巩固 .................................. 21 十二、总结和下一步打算 .......................... 22 一、工程概况 广 西 大 学 站 是 南 宁 市 轨 道 交 通 工 程 一 号 线 近 期 工 程 的 第 八 个 站 ,位 于 大 学 路 和 明 秀 路 交叉 的 十 字 路 口 , 与 规 划 的 五 号 线 换 乘 。 一 号 线 车 站 底 板 下 土 层 主 要 为 圆 砾 层 , 为 减 少 5 号 线盾 构 作 业 时 对 一 号 线 车 站 的 影 响 , 5 号 线 盾 构 下 穿 段 位 于 一 号 线 车 站 底 以 下 地 层 采 用 袖 阀 管注 浆 处 理 , 注 浆 钻 孔 直 径100mm, 花 管 内 直 径 为50mm, 钻 孔 间 距 为1.2m, 梅 花 形 布 置 。 注浆 加 固 深 度 为 从 车 站 结 构 底 板 下 至 泥 岩 的 圆 砾 层 厚 度 。 二、小组简介 1、小组概况 表 1 小 组 概 况 表 小 组 名 称 南 宁 轻 轨 QC 小 组 课 题 来 源 自 选 课 题 小 组 类 型 现 场 型 课 题 名 称 提 高 圆 砾 地 层 袖 阀 管 注 浆 地 基 加 固 效 果 成 立 时 间 2010 年 2 月 18 日 本 课 题 注 册 时间 2010 年 03 月 1 日 活动时 间 2010 年 3 月 —2010 年 10 月 活动次数 20 注 册 号 SC-30 发布 人 陆如楷 活动方式 ...
