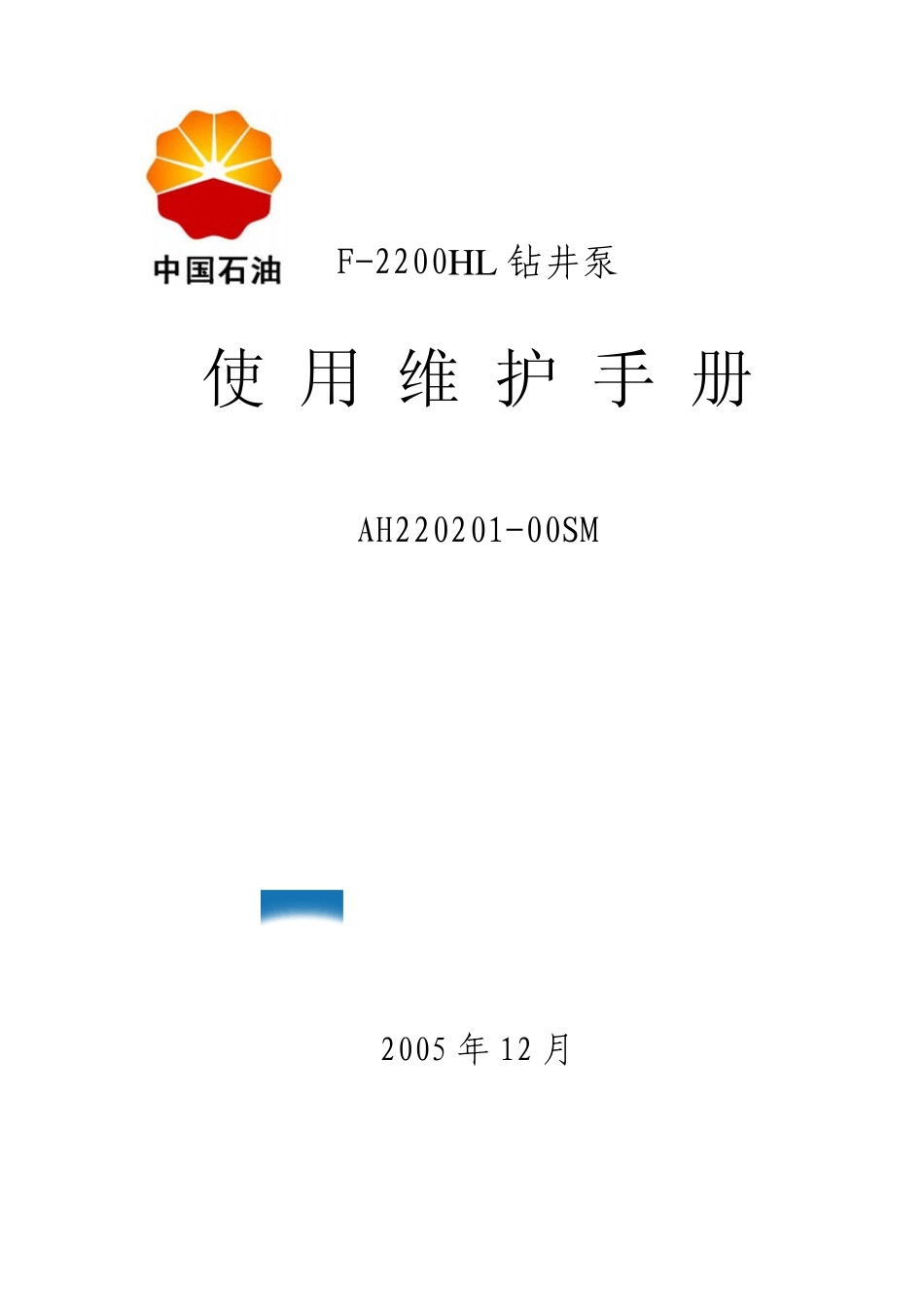

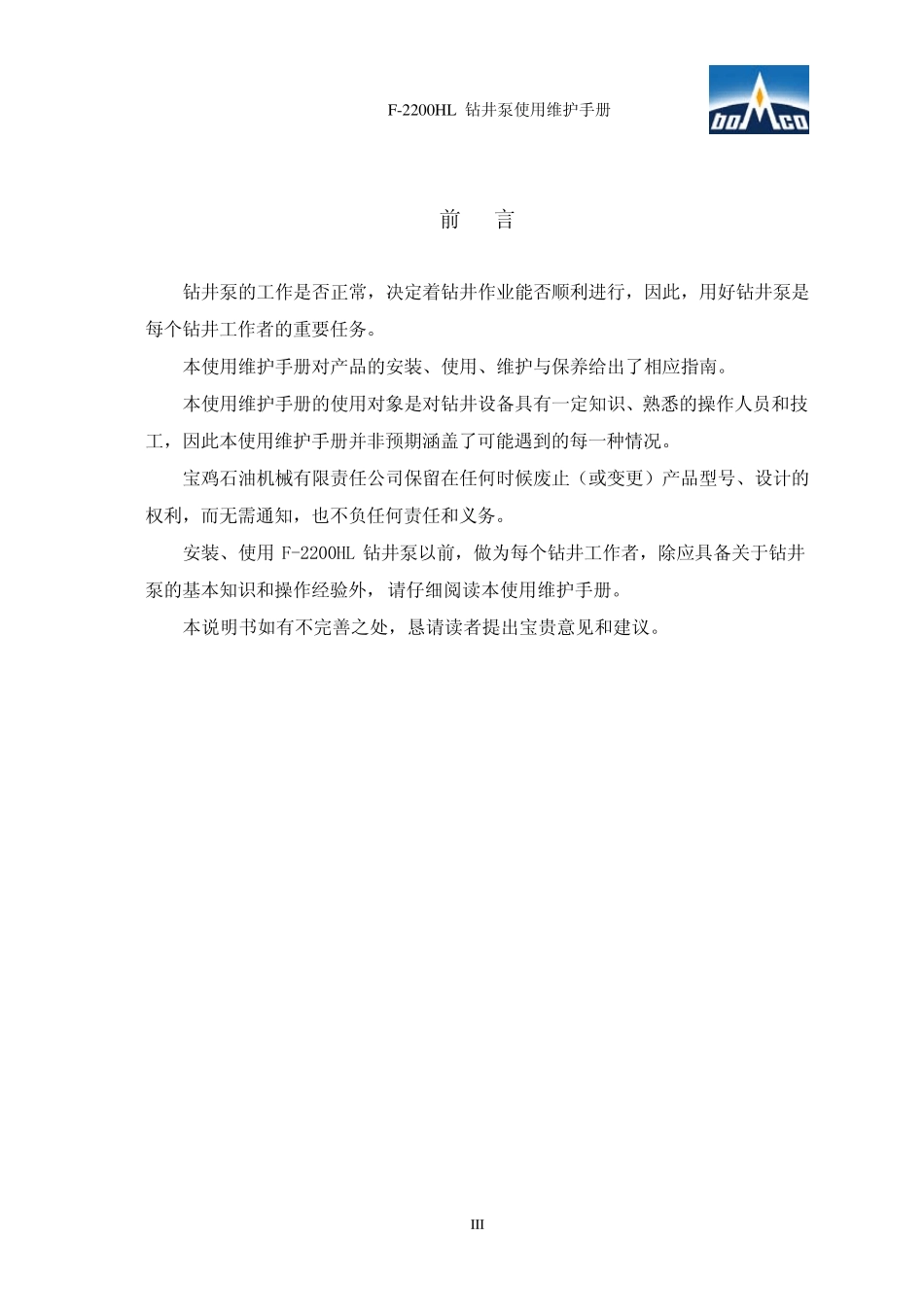

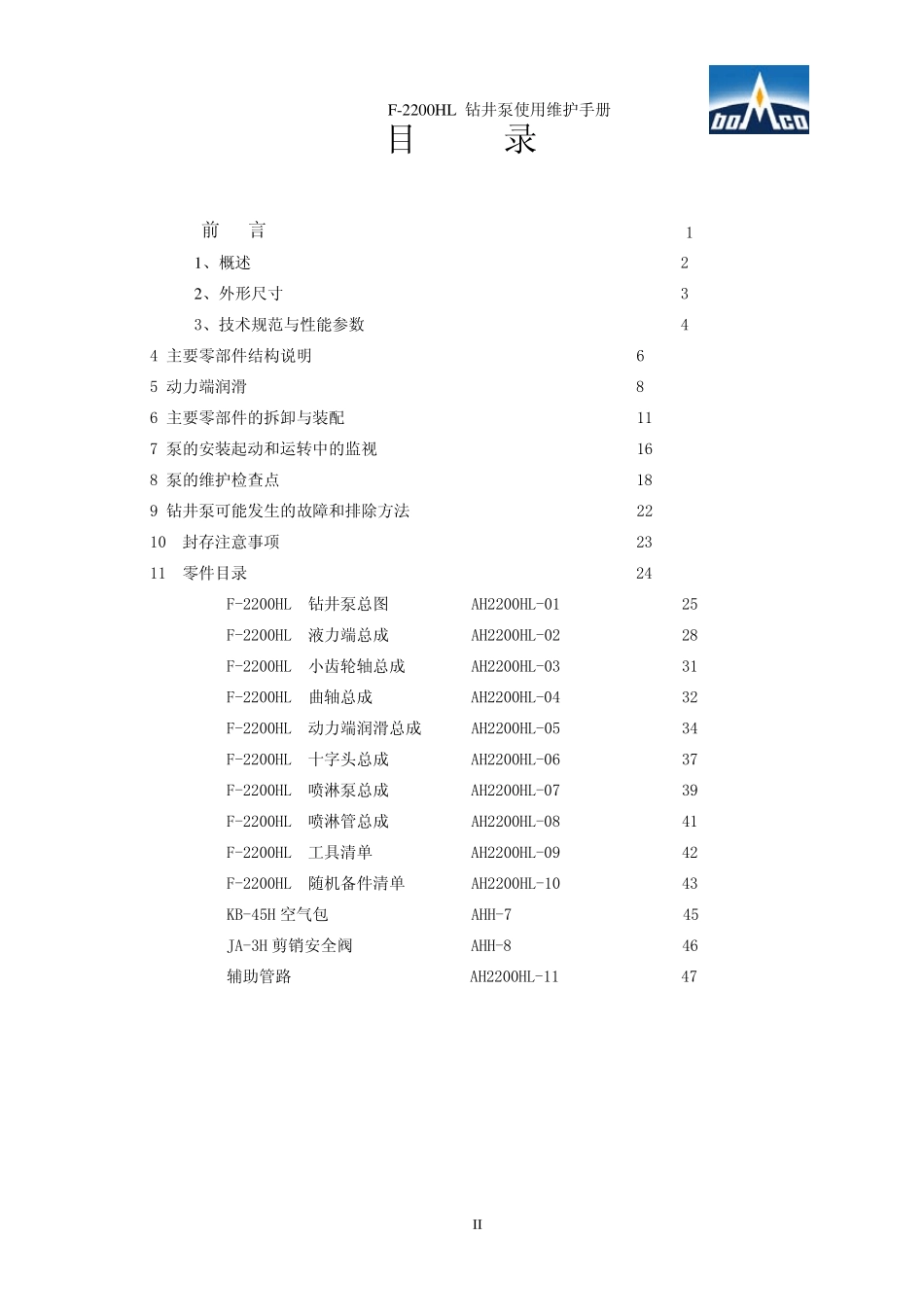

F-2200HL钻井泵 使 用 维 护 手 册 AH220201-00SM 2005 年 12 月 F-2200HL 钻井泵使用维护手册 II 目 录 前 言 1 1、概述 2 2、外形尺寸 3 3、技术规范与性能参数 4 4 主要零部件结构说明 6 5 动力端润滑 8 6 主要零部件的拆卸与装配 11 7 泵的安装起动和运转中的监视 16 8 泵的维护检查点 18 9 钻井泵可能发生的故障和排除方法 22 10 封存注意事项 23 11 零件目录 24 F-2200HL 钻井泵总图 AH2200HL-01 25 F-2200HL 液力端总成 AH2200HL-02 28 F-2200HL 小齿轮轴总成 AH2200HL-03 31 F-2200HL 曲轴总成 AH2200HL-04 32 F-2200HL 动力端润滑总成 AH2200HL-05 34 F-2200HL 十字头总成 AH2200HL-06 37 F-2200HL 喷淋泵总成 AH2200HL-07 39 F-2200HL 喷淋管总成 AH2200HL-08 41 F-2200HL 工具清单 AH2200HL-09 42 F-2200HL 随机备件清单 AH2200HL-10 43 KB-45H 空气包 AHH-7 45 JA-3H 剪销安全阀 AHH-8 46 辅助管路 AH2200HL-11 47 F-2200HL 钻井泵使用维护手册 III 前 言 钻井泵的工作是否正常，决定着钻井作业能否顺利进行，因此，用好钻井泵是每个钻井工作者的重要任务。 本使用维护手册对产品的安装、使用、维护与保养给出了相应指南。 本使用维护手册的使用对象是对钻井设备具有一定知识、熟悉的操作人员和技工，因此本使用维护手册并非预期涵盖了可能遇到的每一种情况。 宝鸡石油机械有限责任公司保留在任何时候废止（或变更）产品型号、设计的权利，而无需通知，也不负任何责任和义务。 安装、使用F-2200HL 钻井泵以前，做为每个钻井工作者，除应具备关于钻井泵的基本知识和操作经验外，请仔细阅读本使用维护手册。 本说明书如有不完善之处，恳请读者提出宝贵意见和建议。 F-2200HL 钻井泵使用维护手册 1 1、概述 F-2200HL 钻井泵的设计符合 API SPEC 7K 《钻井和修井设备规范》。 F-2200HL 钻井泵是卧式三缸单作用柱塞/活塞泵，具有结构先进、使用可靠、互换性好、易于维护保养等优点。 该泵主要由动力端和液力端两大部分组成。动力端包括：机架、小齿轮轴、曲轴、十字头、中间拉杆等；液力端包括：液缸、阀总成、缸套、活塞、柱塞、吸入管及排出管等。 为了防止水击现象和减少出口压力波动，在泵的进水管和排出口一侧，分别装有吸入空气包和排出空气包。 为了保证泵不超过规定的工作压力，在泵的排出管上装...
