建筑施工碗扣式钢管脚手架安全技术规范VIP免费

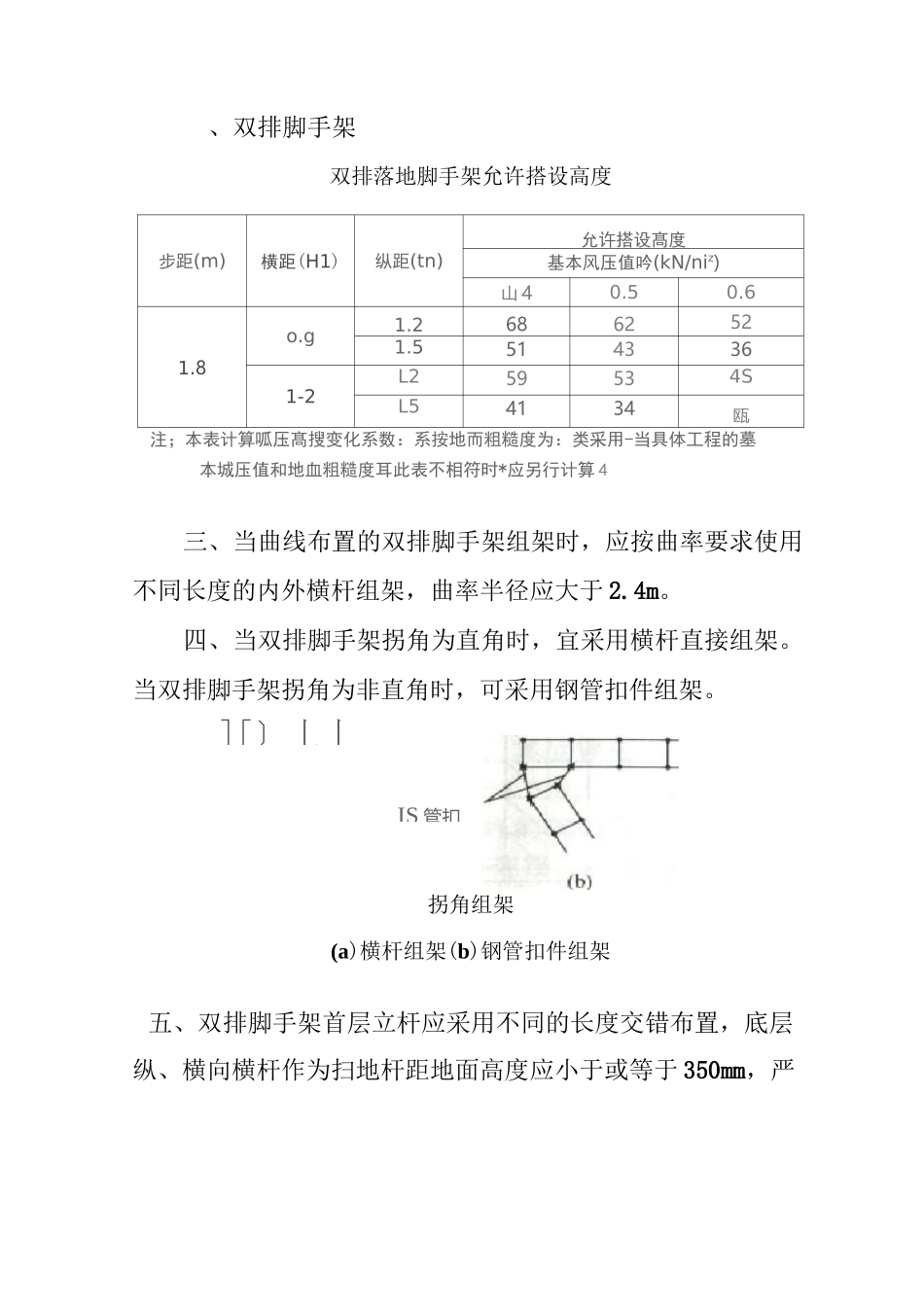

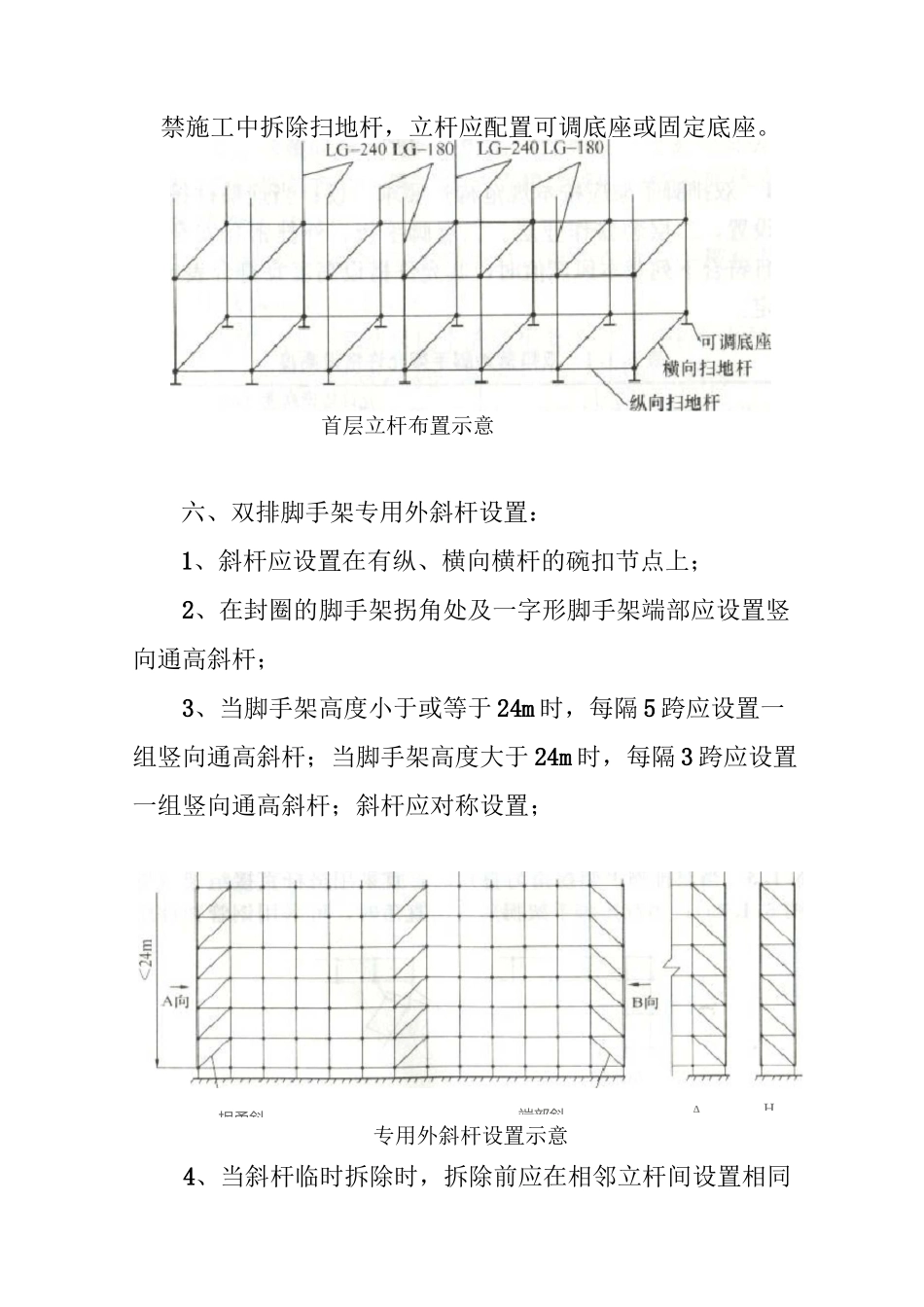

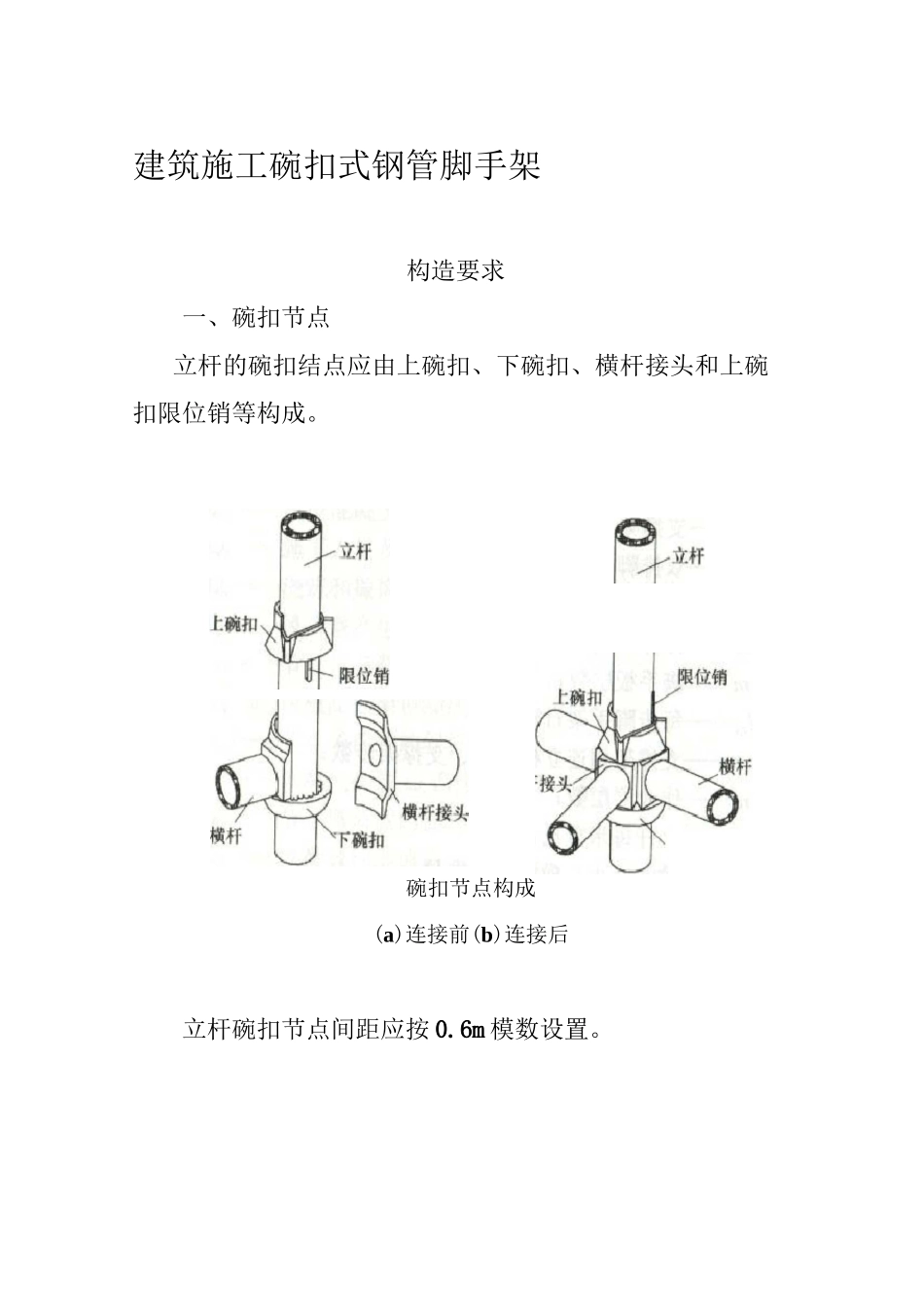

建筑施工碗扣式钢管脚手架构造要求一、碗扣节点立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。碗扣节点构成(a)连接前(b)连接后立杆碗扣节点间距应按 0.6m 模数设置。][ 〕 丄丨 、双排脚手架双排落地脚手架允许搭设高度步距(m)横距(H1)纵距(tn)允许搭设髙度基本风压值吟(kN/niz)山 40.50.61.8o.g1.26862521.55143361-2L259534SL54134瓯注；本表计算呱压髙搜变化系数：系按地而粗糙度为：类采用-当具体工程的墓本城压值和地血粗糙度耳此表不相符时*应另行计算 4三、当曲线布置的双排脚手架组架时，应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于 2.4m。四、当双排脚手架拐角为直角时，宜采用横杆直接组架。当双排脚手架拐角为非直角时，可采用钢管扣件组架。拐角组架(a)横杆组架(b)钢管扣件组架五、双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于 350mm，严IS 管扣拐甬斜端部斜AH禁施工中拆除扫地杆，立杆应配置可调底座或固定底座。首层立杆布置示意六、双排脚手架专用外斜杆设置：1、斜杆应设置在有纵、横向横杆的碗扣节点上；2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3、当脚手架高度小于或等于 24m 时，每隔 5 跨应设置一组竖向通高斜杆；当脚手架高度大于 24m 时，每隔 3 跨应设置一组竖向通高斜杆；斜杆应对称设置；专用外斜杆设置示意4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。七、当采用钢管扣件作斜杆时的作法：1、斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于 150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为 40〜65N・m：2、纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于 2 跨。钢管扣件作斜杆设置八、连墙件的设置：1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接：2、每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于 4.5m：3、连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于 150mm；4、连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。Y九、当脚手架高度大于 24m 时，顶部 24m 以下所有的连墙件层必须设置水平斜杆，水平斜杆应设置在纵向横杆之下。十、脚手板设置：1、工具式钢脚...
