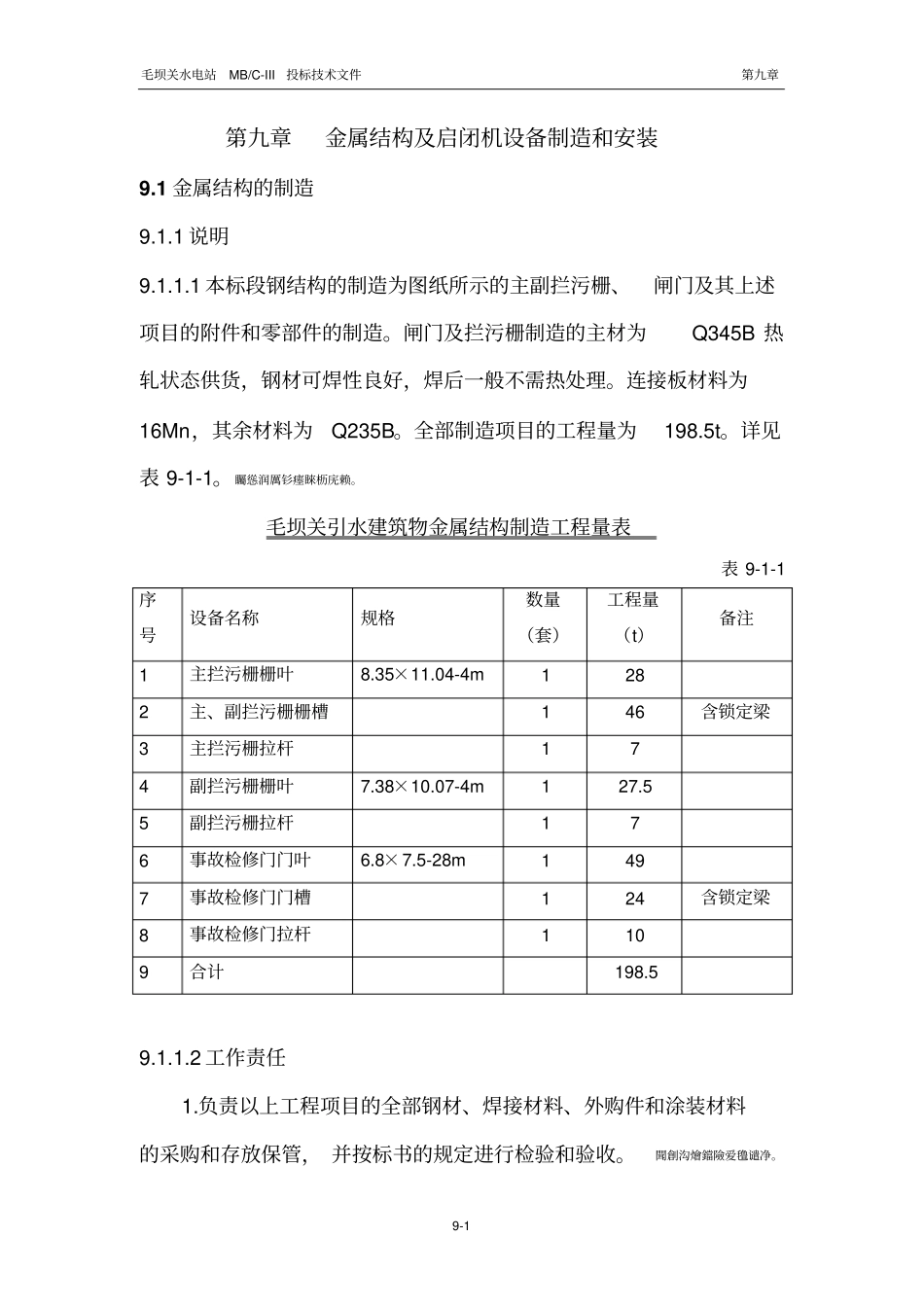

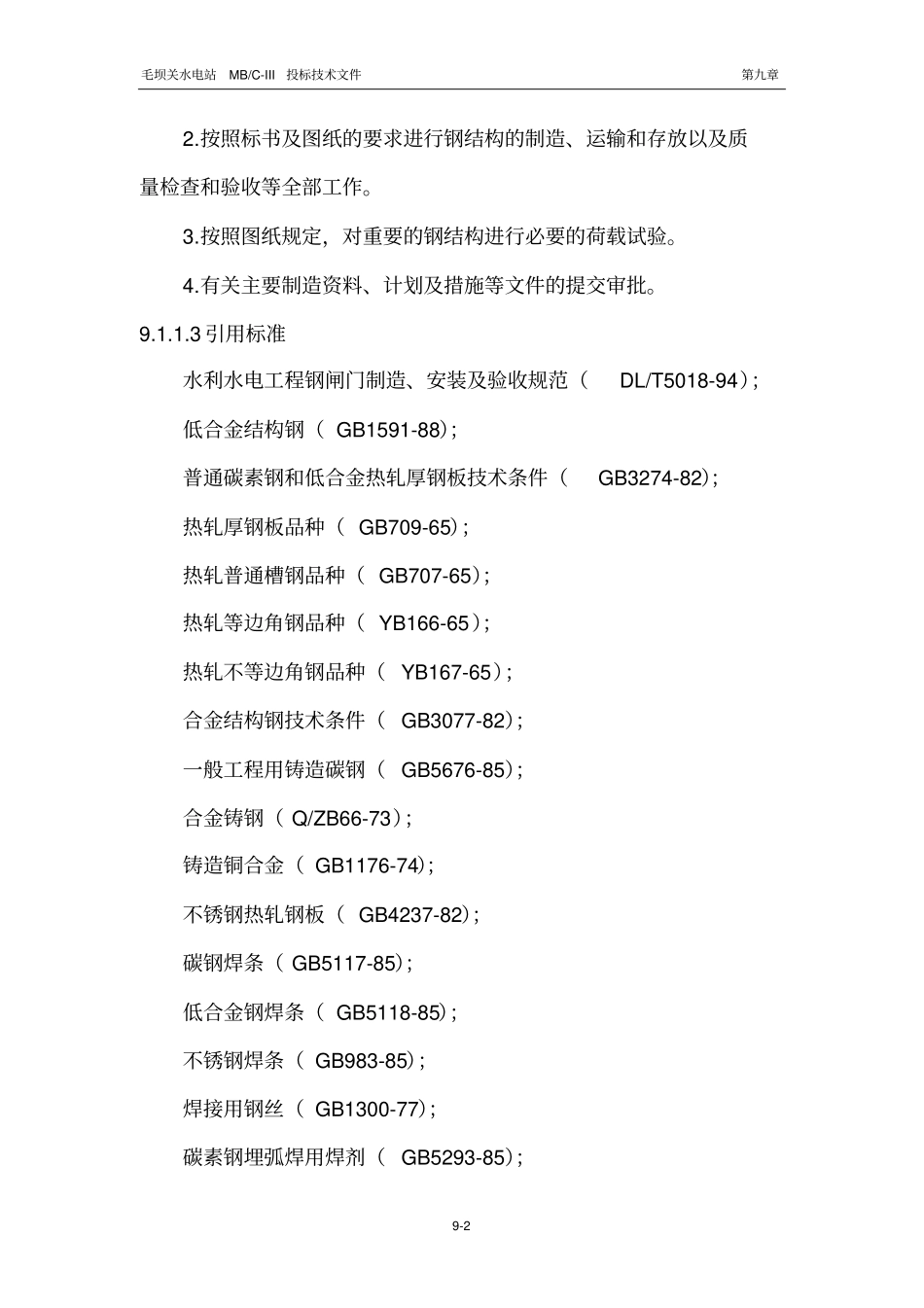

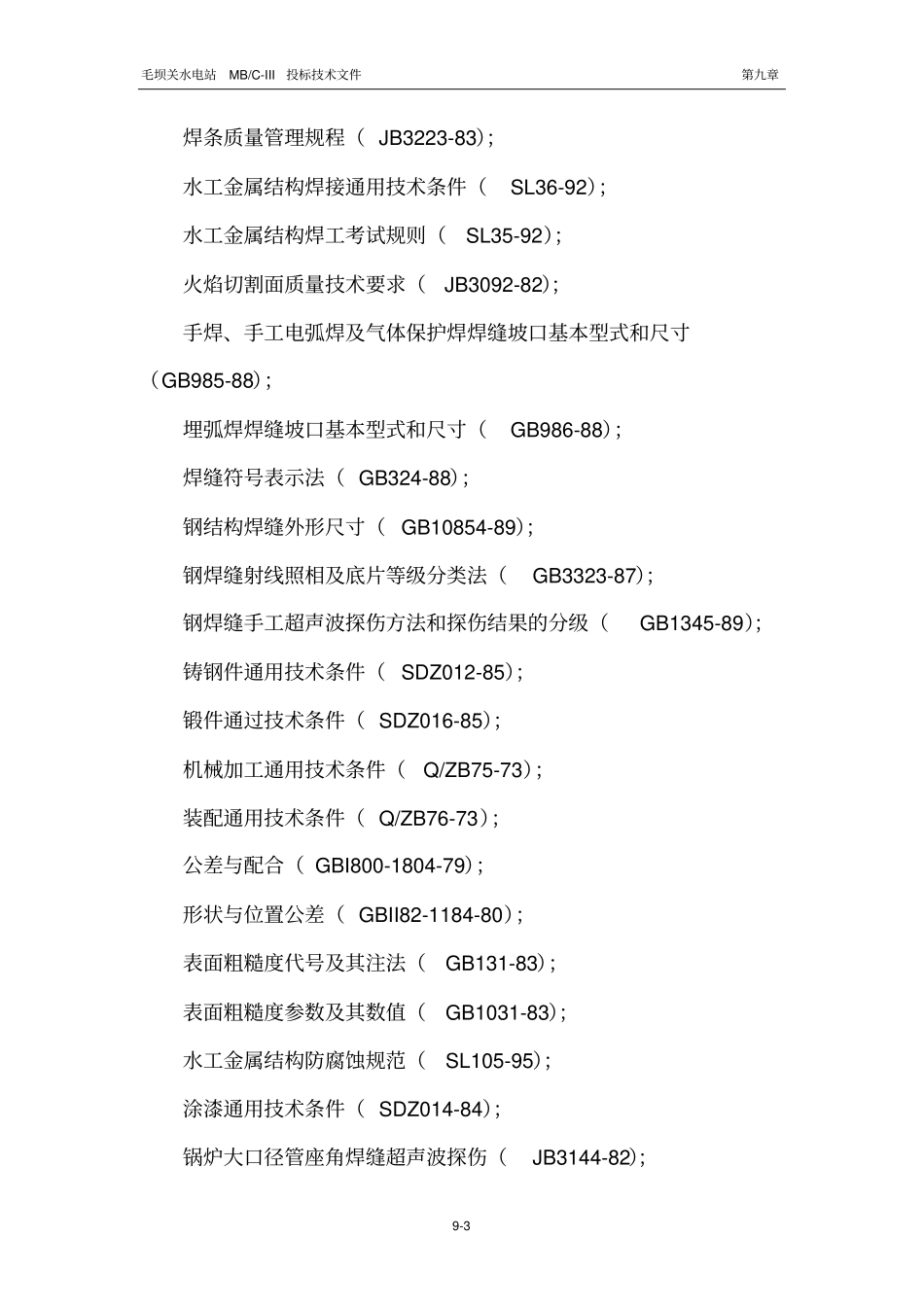

毛坝关水电站MB/C-III投标技术文件第九章9-1 第九章金属结构及启闭机设备制造和安装9.1 金属结构的制造9.1.1 说明9.1.1.1 本标段钢结构的制造为图纸所示的主副拦污栅、闸门及其上述项目的附件和零部件的制造。闸门及拦污栅制造的主材为Q345B 热轧状态供货，钢材可焊性良好，焊后一般不需热处理。连接板材料为16Mn，其余材料为Q235B。全部制造项目的工程量为198.5t。详见表 9-1-1。 矚慫润厲钐瘗睞枥庑赖。毛坝关引水建筑物金属结构制造工程量表表 9-1-1 序号设备名称规格数量（套）工程量（t）备注1 主拦污栅栅叶8.35×11.04-4m 1 28 2 主、副拦污栅栅槽1 46 含锁定梁3 主拦污栅拉杆1 7 4 副拦污栅栅叶7.38×10.07-4m 1 27.5 5 副拦污栅拉杆1 7 6 事故检修门门叶6.8×7.5-28m 1 49 7 事故检修门门槽1 24 含锁定梁8 事故检修门拉杆1 10 9 合计198.5 9.1.1.2 工作责任1.负责以上工程项目的全部钢材、焊接材料、外购件和涂装材料的采购和存放保管， 并按标书的规定进行检验和验收。聞創沟燴鐺險爱氇谴净。毛坝关水电站MB/C-III投标技术文件第九章9-2 2.按照标书及图纸的要求进行钢结构的制造、运输和存放以及质量检查和验收等全部工作。3.按照图纸规定，对重要的钢结构进行必要的荷载试验。4.有关主要制造资料、计划及措施等文件的提交审批。9.1.1.3 引用标准水利水电工程钢闸门制造、安装及验收规范（DL/T5018-94）；低合金结构钢（ GB1591-88）；普通碳素钢和低合金热轧厚钢板技术条件（GB3274-82）；热轧厚钢板品种（ GB709-65）；热轧普通槽钢品种（ GB707-65）；热轧等边角钢品种（ YB166-65）；热轧不等边角钢品种（ YB167-65）；合金结构钢技术条件（ GB3077-82）；一般工程用铸造碳钢（ GB5676-85）；合金铸钢（ Q/ZB66-73）；铸造铜合金（ GB1176-74）；不锈钢热轧钢板（ GB4237-82）；碳钢焊条（ GB5117-85）；低合金钢焊条（ GB5118-85）；不锈钢焊条（ GB983-85）；焊接用钢丝（ GB1300-77）；碳素钢埋弧焊用焊剂（ GB5293-85）；毛坝关水电站MB/C-III投标技术文件第九章9-3 焊条质量管理规程（ JB3223-83）；水工金属结构焊接通用技术条件（SL36-92）；水工金属结构焊工考试规则（SL35-92）；火焰切割面质量技术要求（JB3092-82）；手焊、手工电弧焊及气体保护焊焊缝坡口基本型式和尺寸（GB985-88）；埋弧焊焊缝坡口基本型式和尺寸（GB986-88）；焊缝符号表示法（ GB324-88...
