气动定扭系统工具操作规程VIP免费

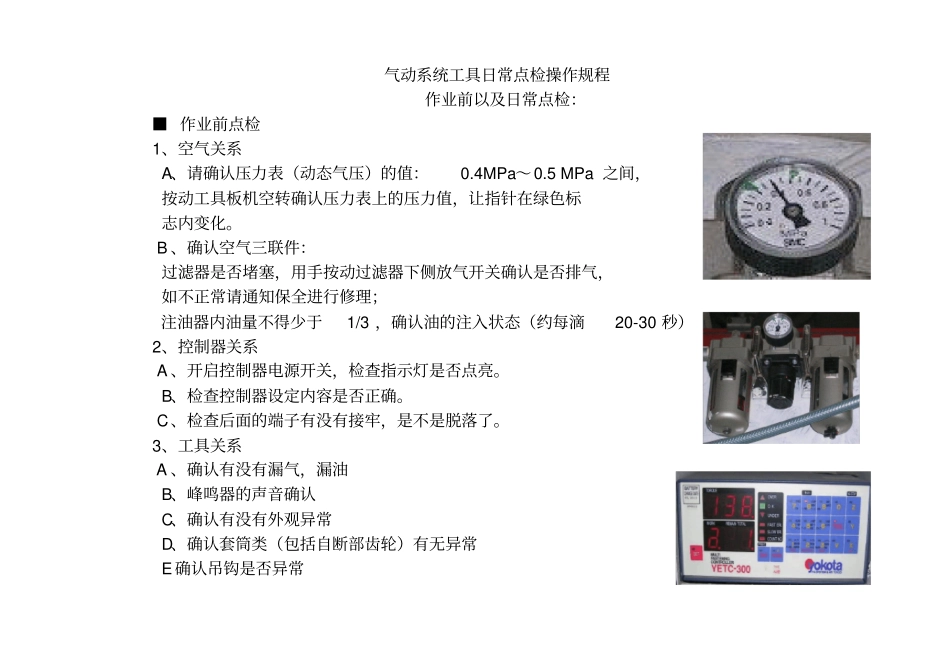

气动定扭系统工具操作规程_第1页
1/19

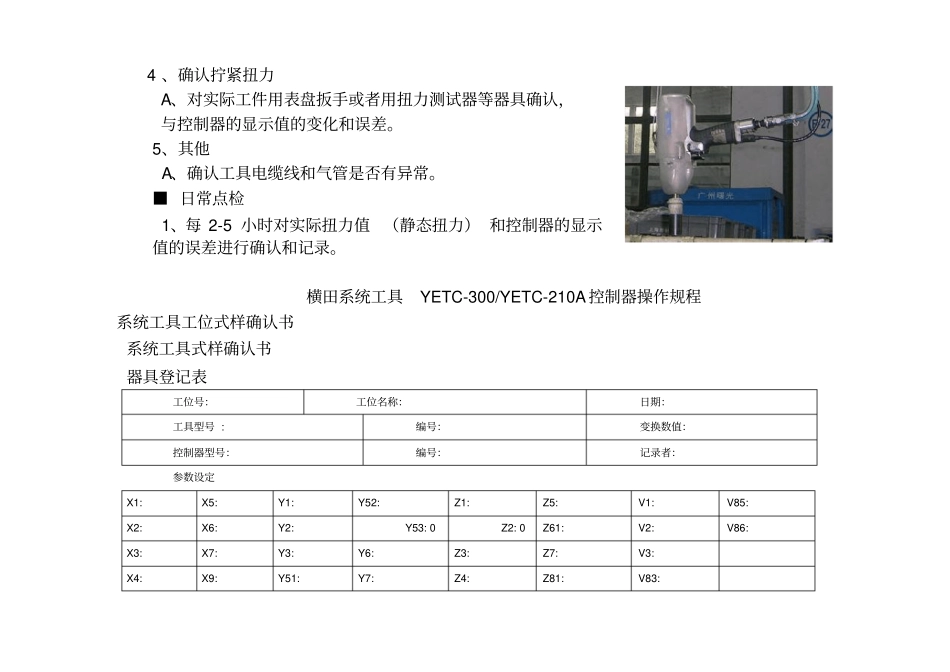

气动定扭系统工具操作规程_第2页
2/19

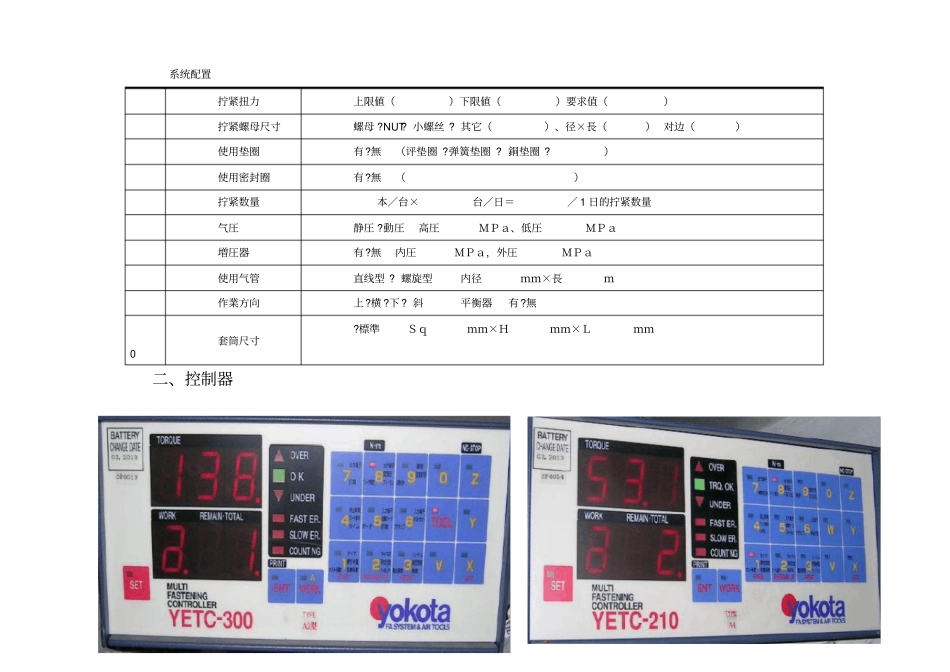

气动定扭系统工具操作规程_第3页
3/19
气动系统工具日常点检操作规程作业前以及日常点检:■ 作业前点检1、空气关系A、请确认压力表(动态气压)的值:0.4MPa~0.5 MPa 之间,按动工具板机空转确认压力表上的压力值,让指针在绿色标志内变化。 B 、确认空气三联件:过滤器是否堵塞,用手按动过滤器下侧放气开关确认是否排气,如不正常请通知保全进行修理;注油器内油量不得少于1/3 ,确认油的注入状态(约每滴20-30 秒)2、控制器关系 A 、开启控制器电源开关,检查指示灯是否点亮。B、检查控制器设定内容是否正确。 C、检查后面的端子有没有接牢,是不是脱落了。3、工具关系 A 、确认有没有漏气,漏油B、峰鸣器的声音确认C、确认有没有外观异常D、确认套筒类(包括自断部齿轮)有无异常E 确认吊钩是否异常 4 、确认拧紧扭力A、对实际工件用表盘扳手或者用扭力测试器等器具确认,与控制器的显示值的变化和误差。5、其他A、确认工具电缆线和气管是否有异常。■ 日常点检1、每 2-5 小时对实际扭力值(静态扭力) 和控制器的显示值的误差进行确认和记录。横田系统工具YETC-300/YETC-210A 控制器操作规程系统工具工位式样确认书系统工具式样确认书器具登记表工位号:工位名称:日期:工具型号 : 编号:变换数值:控制器型号:编号:记录者:参数设定X1: X5: Y1: Y52: Z1: Z5: V1: V85: X2: X6: Y2: Y53: 0 Z2: 0 Z61: V2: V86: X3: X7: Y3: Y6: Z3: Z7: V3: X4: X9: Y51: Y7: Z4: Z81: V83: 系统配置拧紧扭力上限値()下限値()要求值()拧紧螺母尺寸螺母 ?NUT? 小螺丝 ? 其它()、径×長() 对边()使用垫圈有?無(评垫圈 ?弹簧垫圈 ? 銅垫圈 ?)使用密封圈有?無()拧紧数量本/台×台/日=/ 1 日的拧紧数量气圧静圧 ?動圧高圧MPa、低圧MPa増圧器有?無内圧MPa,外圧MPa使用气管直线型 ? 螺旋型内径mm×長m作業方向上?横 ?下? 斜平衡器有?無0 套筒尺寸?標準Sqmm×Hmm×Lmm二、控制器控制器正面示图控制器反面示图三、控制器功能说明控制器各功能介绍:扭力数据显示区,工具管理显示区,组别、棵数、打击数参数设定,按下1 秒LED点亮。数据管理判定区:ENT:设定确认 . WORK:组别选择数据值选择输入区. 功能选项输入OVER:扭力超出OK: 扭力值正常UNDER : 扭力不足FAST ER: 初期異常SLOW ERROR周 期 異 常X: 基本参数代码Y: 特征参数代码V : 系统参数代码Z: 管...
