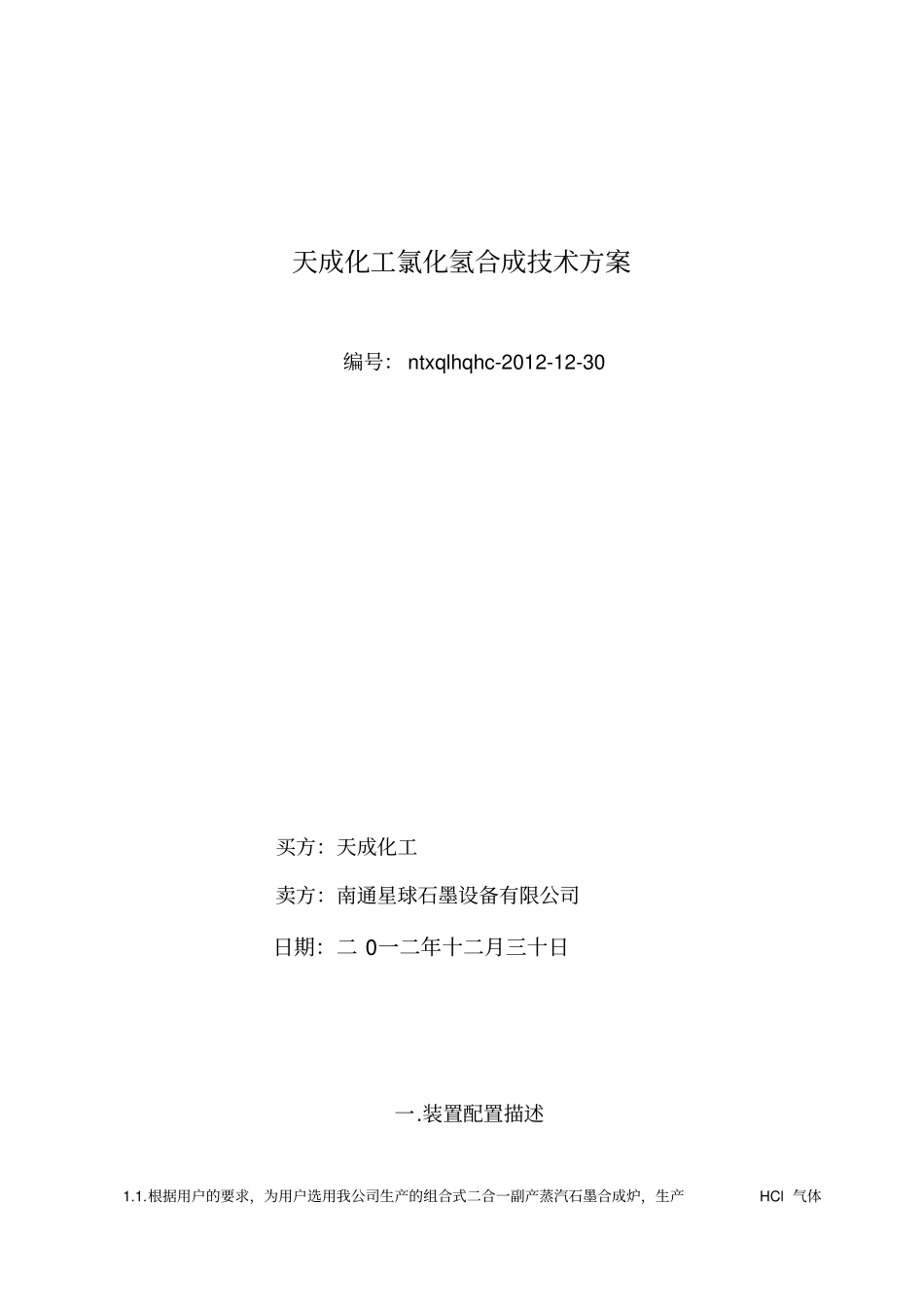

天成化工氯化氢合成技术方案编号： ntxqlhqhc-2012-12-30 买方：天成化工卖方：南通星球石墨设备有限公司日期：二 0一二年十二月三十日一.装置配置描述1.1.根据用户的要求，为用户选用我公司生产的组合式二合一副产蒸汽石墨合成炉，生产HCl 气体高纯盐酸及普通盐酸。1.2.按 SZL-1500 型组合式二合一副产蒸汽石墨氯化氢合成炉。配置，数量：4 台，开 3 备 1。1.3.设置配套盐酸吸收系统：5 套其中一套是专门用来生产高纯盐酸，4 套用来生产工业盐酸。采用二级降膜吸收 +尾气塔吸收，满足高纯盐酸和普通盐酸的生产。1.4 操作弹性范围：30％～ 110％。1.5 年操作时间：按8000 小时 /年设计。1.6 产能 : （1）、高纯盐酸 :35000 吨/年（2）、氯化氢： 120000 吨/年二.主产品及副产品技术规格2、1， 31%高纯盐酸规格：指标名称单位标准要求总酸度（ HCl ）≥ mg/L mg/L 31 钙质量浓度（以Ca计）≤mg/L mg/L 0.2 镁质量浓度（以Mg 计）≤mg/L mg/L 0.05 铁质量浓度（以Fe计）≤mg/L mg/L 0.3 游离氯≤ mg/L mg/L 20 蒸发残渣≤mg/L mg/L 15 外观为无色透明液体2.2.工业盐酸：指标名称单位标准要求总酸度（ HCl ）≥31 铁质量浓度（以Fe计）≤% 0.006 硫酸盐（以SO4 计）≤% 0.005 砷% 0.0001 灼烧残渣≤% 0.08 氯化物（以CL 计）≤% 0.005 2.3.氯化氢气体：纯度：≥ 96%(vol) H2≤3.5%(vol) 水≤0.5% 压力：0.15－0.2MPa 2.4.副产蒸汽：压力：0.5MPa 三.合成炉及吸收器的能力描述3.1.HCL 合成炉：单台合成炉正常生产氯化氢能力120t/d，对应 387td 普通盐酸能力。3.2.配套吸收系统， 普通盐酸共4 套，单套吸收装置吸收能力满足387t/d 的盐酸产量 ,高纯盐酸一套，每天吸收能力满足：105t/d,年产高纯盐酸35000 吨/年。3.3.所有尾气达标排放,达到 GB16297-1996标准的要求。四．工艺情况及控制方案建议4.1 工艺简述：干燥的尾氯（或原氯）经缓冲罐及稳压阀稳定压力在设定值，干燥的氢气经缓冲罐和稳压阀稳定在设定值，氯气、氢气以设定好的比例值进入合成炉进行燃烧反应，合成氯化氢。氢气与氯气流量分别自动检测并由比例调节器自动跟踪调节，确保氯氢配比，合成的氯化氢气体可以去界外也可以去降膜吸收器、尾气吸收塔吸收制普通盐酸，其中一部分氯化氢气体去高纯盐酸吸收系统制取高纯盐酸。当使用尾氯时，尾氯不足的情况下由原氯自动补充。制取高纯盐酸的吸收水为纯水，吸收...
